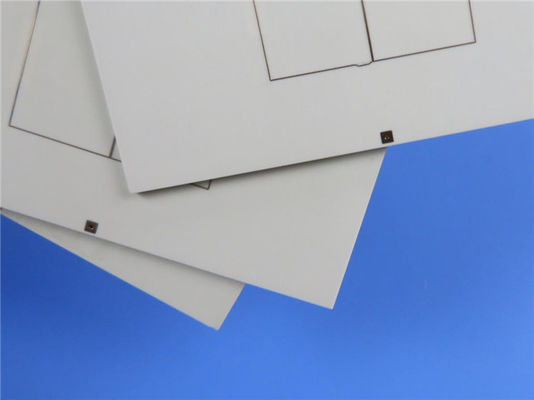

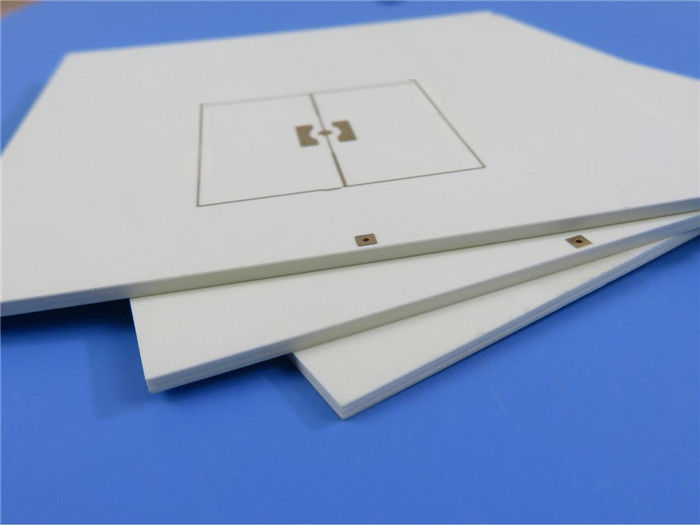

로저스 RO4003C와 첸기 S1000-2의 첨단 기능을 결합한 우리의 뛰어난 하이브리드 PCB를 소개합니다.낮은 손실, 그리고 비용 효율성, 그것은 시점-점 디지털 라디오 안테나, 셀룰러 기지 스테이션 안테나, 자동차 레이더 시스템,그리고 훨씬 더 많은.
RO4003C 특징:
로저스의 RO4003C 라미네이트는 예외적인 전기 성능과 제조성을 제공하기 위해 설계된 독점 직물 유리 강화 탄화수소 / 세라믹 재료입니다. 주요 특징은 다음과 같습니다.
- 다이 일렉트릭 상변에 대한 엄격한 제어: RO4003C는 3.38 +/- 0의 값으로 다이 일렉트릭 상변 (Dk) 의 정확한 제어를 보장합니다.05, 신뢰할 수 있는 신호 전송을 제공합니다.
- 저손실 타겐트: 10 GHz에서 0.0027의 분산 인자로, RO4003C는 신호 손실을 최소화하고 우수한 고주파 성능을 보여줍니다.
- 낮은 Z축 CTE: RO4003C는 Z축에서 46 ppm/°C의 낮은 열 팽창 계수 (CTE) 를 보여주며 탁월한 차원 안정성과 신뢰성을 보장합니다.
| 재산 | RO4003C | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.55 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +40 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 19650 ((2,850) 19450 ((2,821) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 139(20.2) 100 ((14.5) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.3 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 11 14 46 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | 제1호 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
S1000-2 특징:
Shengyi의 S1000-2 재료는 높은 열 저항, 낮은 CTE 및 뛰어난 구멍 신뢰성으로 알려진 납 없는 호환성 FR-4 라미네이트입니다. 주목할만한 특징은 다음과 같습니다:
- 높은 열 저항과 Tg: S1000-2는 170 °C (DSC) 의 높은 유리 전환 온도 (Tg) 를 자랑하며, 높은 작동 온도와 응용 프로그램에 적합합니다.또한 우수한 UV 차단 및 AOI 호환성을 보여줍니다..
- 낮은 Z축 CTE: Tg 전에 45 ppm/°C의 낮은 CTE로, S1000-2는 다양한 조건에서 신뢰할 수있는 성능을 보장하는 예외적인 차원 안정성을 제공합니다.
- 탁월한 기계 및 전기 특성: S1000-2는 CAF (전도성 애노드 필라멘트) 에 대한 우수한 성능, 0.1%의 낮은 물 흡수 및 신뢰할 수있는 구멍 신뢰성을 제공합니다.
하이브리드 PCB 건설:
이 하이브리드 PCB는 RO4003C와 S1000-2 재료의 장점을 결합하여 특정 요구 사항을 충족시킵니다.RF 전송 라인 및 민감한 신호 경로와 같은 중요한 영역에서 전략적으로 사용됩니다.S1000-2는 비용 효율적이고 다재다능한 FR-4 재료로, 높은 주파수 성능이 결정적이지 않은 PCB의 다른 영역에서 사용되고 있습니다.이 하이브리드 설계는 성능과 비용 효율성 사이의 균형을 이룬다.
PCB 구조와 사양:
이 하이브리드 PCB는 6층의 딱딱한 구조를 갖추고 있으며, 까다로운 요구사항을 충족시키기 위해 세심하게 설계되었습니다.
- 보드 크기: PCB 크기는 정확도로 유지됩니다. 82.5mm x 66mm (1PCS) +/- 0.15mm의 허용량과 함께.
- 추적/공간 및 구멍 크기: 최소 추적/공간은 4/6 밀리입니다. 미세한 라우팅을 허용합니다. 최소 구멍 크기는 0.35mm이며 다양한 구성 요소 요구 사항을 수용합니다.
- 스택업 구성: 스택업은 구리 층, RO4003C 및 S1000-2 코어 및 prepreg 층으로 구성되어 최적의 성능과 신뢰성을 제공합니다.
- 완성 된 보드 두께와 구리 무게: 완성 된 보드의 두께는 1.1mm이며 내구성을 보장합니다. 각 층은 1 온스 (1.4 밀리) 의 구리 무게가 있으며 효율적인 전도성을 가능하게합니다.
- 비아 플래팅 및 표면 완화: 비아 플래팅 두께는 20μm이며 신뢰할 수있는 상호 연결성을 보장합니다.우수한 용접성 및 부식 저항성을 제공합니다..
- 실크 스크린 및 솔더 마스크: 상단 실크 스크린은 흰색으로 구성 요소의 가시성을 향상시킵니다. 하단 실크 스크린은 적용되지 않습니다. 상단 및 하단 솔더 마스크는 매트 녹색입니다.신뢰성 있는 보호.
- 전기 테스트 및 품질 표준: 각 PCB는 최적의 기능을 보장하기 위해 전체적인 100% 전기 테스트를 받습니다. 제품은 IPC-Class-2 품질 표준에 적합합니다.신뢰성 및 일관된 성능을 보장합니다..
그림, 사용 가능성, 응용 프로그램:
RO4003C와 S1000-2 소재의 이 하이브리드 PCB는 Gerber RS-274-X 아트워크와 호환되며 디자인 워크플로우에 원활한 통합을 보장합니다.최고 수준의 PCB 솔루션을 찾는 설계자와 제조업체에 쉽게 접근 할 수 있도록.
우리의 고급 하이브리드 PCB로 고주파 애플리케이션의 잠재력을 최대한 활용하세요우리의 하이브리드 솔루션을 선택함으로써여러분의 디자인을 새로운 수준으로 끌어올리고 RO4003C와 S1000-2 재료의 혜택을 누립니다.
|
|
