| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
새로 선보인 RO3206 고주파 PCB를 소개합니다. 경쟁력 있는 가격에 뛰어난 전기 성능과 기계적 안정성을 제공하기 위해 설계되었습니다.이 2층 딱딱한 PCB는 로저스의 RO3206 고주파 회로 재료를 사용하여 만들어졌습니다., 그들의 우수한 특성과 신뢰성으로 알려져 있습니다.이 PCB는 고 주파수 성능과 차원 안정성을 요구하는 다양한 애플리케이션에 적합합니다..
RO3206 고주파 회로 재료:
RO3206 재료는 섬유 유리로 강화 된 세라믹으로 채워진 라미네이트이며, 우수한 전기 성능과 향상된 기계적 안정성을 제공하기 위해 설계되었습니다. 주요 특징은 다음과 같습니다.
- 다이 일렉트릭 상수 및 용도: RO3206는 10 GHz와 23°C에서 0.15의 좁은 용도와 함께 6.15의 다이 일렉트릭 상수를 제공하여 정확한 신호 전송을 보장합니다.
- 분산 요인: 10GHz에서 0.0027의 분산 요인으로, RO3206는 신호 손실을 최소화하고 고주파 성능을 가능하게합니다.
- 높은 열전도: RO3206는 0.67 W/MK의 높은 열전도를 나타내며, 까다로운 응용 프로그램에서 효율적인 열 방출을 촉진합니다.
- 낮은 수분 흡수: 0.1% 이하의 수분 흡수와 함께 RO3206는 습한 환경에서도 우수한 성능을 유지합니다.
- 매칭 구리 CTE: 재료는 X축 (13 ppm/°C), Y축 (13 ppm/°C), Z축 (34 ppm/°C) 에서 구리의 열 팽창 계수 (CTE) 에 매칭됩니다.차원의 안정성과 신뢰성을 보장합니다..
- 강한 구리 껍질 강도: RO3206는 10.7 lbs / in의 견고한 구리 껍질 강도를 입증하여 신뢰할 수있는 상호 연결을 보장합니다.
| 재산 | RO3206 | 방향 | 단위 | 상태 | 시험 방법 |
| 다이렉트릭 상수, εr 프로세스 | 60.15±015 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 |
| 다이렉트릭 상수, εr 설계 | 6.6 | Z | - | 8 GHz - 40 GHz | 차분 단계 길이의 방법 |
| 분산 요인, tan δ | 0.0027 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 |
| εr의 열 계수 | -212 | Z | ppm/°C | 10GHz 0-100°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.8 | X,Y | mm/m | COND A | ASTM D257 |
| 부피 저항성 | 103 | MΩ•cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 103 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 462 462 |
MD CMD |
kpsi | 23°C | ASTM D638 |
| 물 흡수 | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| 특정 열 | 0.85 | J/g/K | 계산 | ||
| 열전도성 | 0.67 | - | W/m/K | 80°C | ASTM C518 |
| 열 확장 계수 (-55 ~ 288 °C) | 13 34 |
X,Y, Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| 색상 | 갈색 | ||||
| 밀도 | 2.7 | gm/cm3 | |||
| 구리 껍질 강도 | 10.7 | pli | 1 온스. EDC 용조 float 후 | IPC-TM-24.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 과정 호환성 |
네 |
RO3206 고주파 PCB의 장점:
1● 엮은 유리 강화: 엮은 유리 강화는 경직성을 향상시켜 PCB를 조립 및 설치 중에 더 쉽게 처리 할 수 있습니다.
2. 일률적인 전기 및 기계적 성능: PCB는 일관된 전기 및 기계적 성능을 제공하여 복잡한 다층 고주파 구조에 이상적입니다.
3낮은 다이 일렉트릭 손실: RO3206의 낮은 다이 일렉트릭 손실은 높은 주파수 성능에 기여하여 신뢰할 수있는 신호 전송을 가능하게합니다.
4낮은 평면 내 팽창 계수: PCB의 낮은 평면 내 팽창 계수는 구리와 일치합니다.에포시 다층 보드 하이브리드 설계에 사용하기에 적합하고 신뢰할 수있는 표면 장착 조립체를 보장합니다..
5우수한 차원 안정성: RO3206는 우수한 차원 안정성을 제공하여 다양한 운영 조건에서 높은 생산 생산량과 신뢰할 수있는 성능을 제공합니다.
6비용 효율: PCB는 경제적인 가격으로 대량 제조에 비용 효율적인 선택이됩니다.
7표면 부드러움: PCB의 표면 부드러움은 정밀한 회로 디자인을 가능하게 더 미세한 라인 에칭 허용.
| PCB 재료: | 섬유 유리 섬유로 강화 된 세라믹으로 채워진 라미네이트 |
| 명칭: | RO3206 |
| 다이렉트릭 상수: | 6.15 |
| 분산 요인 | 0.0027 |
| 계층 수: | 단면, 이면, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 | 25mil (0.635mm), 50mil (1.27mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, ENEPIG, OSP, Bare 구리, 순수한 금 접착 등 |
PCB 사양 및 제조:
- 보드 크기: PCB 크기는 정확도로 51.91mm x 110mm (1PCS) 로 유지되며 허용 범위는 +/- 0.15mm입니다.
- 추적/공간 및 구멍 크기: 최소 추적/공간은 4/6 밀리입니다. 미세한 라우팅을 허용합니다. 다양한 구성 요소 요구 사항을 수용하기 위해 최소 구멍 크기는 0.35mm입니다.

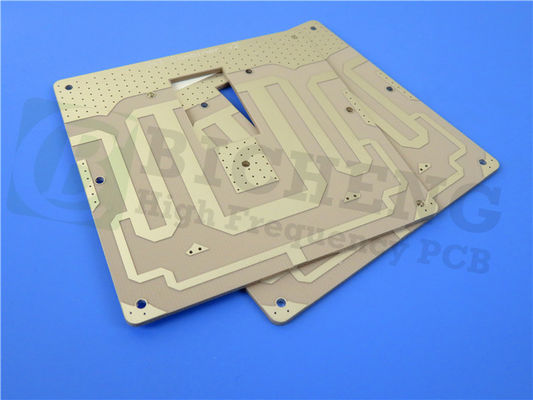

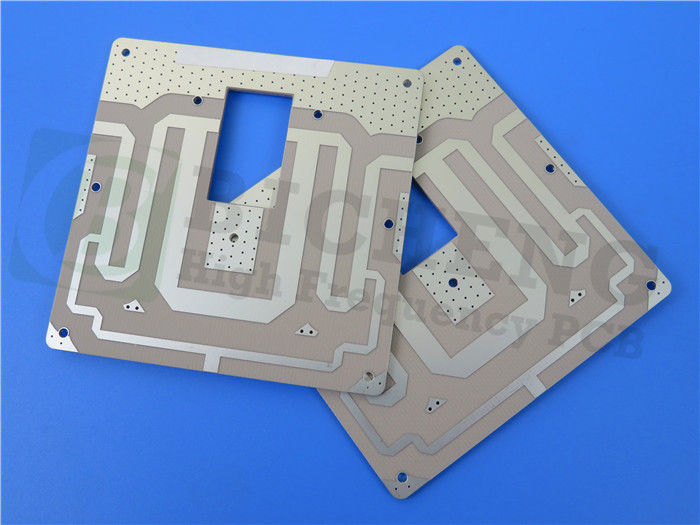

- PCB 스택업: PCB는 구리_층_1 (35 μm), RO3206 코어 (0.635 mm 또는 25mil) 및 구리_층_2 (35 μm) 와 함께 2층 딱딱한 구조를 갖추고 있습니다.
- 완성된 보드 두께와 구리 무게: 완성 된 보드 두께는 0.8mm이며, 컴팩트하고 신뢰할 수있는 솔루션을 제공합니다. 각 외부 층은 구리 무게가 1oz (1.4 밀리),효율적인 전도성을 보장합니다..
- 비아 플래팅 및 표면 완화: 비아 플래팅 두께는 20μm이며 신뢰할 수있는 상호 연결성을 보장합니다. 표면 완화는 ENEPIG (전기 없는 니켈 전기 없는 팔라디움 몰입 금),우수한 용접성 및 부식 저항성을 제공합니다..
- 실크 스크린 및 솔더 마스크: 상단 실크 스크린은 검은색으로 구성 요소의 가시성을 향상시킵니다. 하단 실크 스크린이 없습니다. 상단 및 하단 솔더 마스크는 적용되지 않습니다.
- 전기 테스트 및 품질 표준: 각 PCB는 최적의 기능을 보장하기 위해 전체적인 100% 전기 테스트를 받습니다. 제품은 IPC-Class-2 품질 표준에 적합합니다.신뢰성 및 일관된 성능을 보장합니다..
그림, 사용 가능성, 응용 프로그램:
게르버 RS-274-X 아트워크와 호환되며 디자인 워크플로에 원활하게 통합할 수 있습니다.고성능 PCB 솔루션을 찾는 설계자와 제조업체에 쉽게 접근 할 수 있도록.
이 PCB는 자동차 충돌 방지 시스템, GPS 안테나, 무선 통신 시스템, 마이크로 스트립 패치 안테나,직방송 위성, 원격 계측기 리더, 전력 백플라인, LMDS 및 무선 광대역, 그리고 기지국 인프라.
|
|
