20mil RO4003C PCB 2층 몰입 금 고주파 회로

20mil RO4003C PCB 2층 몰입 금 고주파 회로

모크: 1pcs
가격: USD9.99-99.99/PCS
표준 포장: 진공 bags+Cartons
배달 기간: 8~9 일
지불 방법: T/T
공급 능력: 5000PCS / 월
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
소재:
RO4003C
PCB 사이즈:
43.88mm x 33.2mm = 1개, +/- 0.15mm
구리 중량:
1 온스 (1.4 밀리) 외층
표면 마감:
침지 금
레이어 총수:
2 층
PCB 두께:
20mil
강조하다:

20 밀리 RO4003C PCB

,

고주파 회로 PCB

,

몰입 금 PCB 2 층

제품 설명

RO4003C 물질을 기반으로 새로 선보인 PCB를 소개합니다.PTFE/조직 유리의 전기적 성능과 에포시스/유리의 제조성을 결합합니다.이 획기적인 PCB는 예외적인 성능과 비용 효율성을 제공하여 광범위한 응용 분야에 이상적인 선택입니다.



주요 특징:

비교할 수 없는 전기 성능: RO4003C PCB는 10GHz에서 3.38 +/- 0.05의 인상적 인 변압 전압 상수 (DK) 를 자랑하며 정확한 신호 전송 및 수신을 보장합니다.소분해 인수 010GHz에서 0.0027로 신호 손실을 최소화하여 고주파 애플리케이션에서 우수한 성능을 제공합니다.



향상 된 열 관리: 0.71 W / m / ° K의 열 전도성으로 설계 된 RO4003C PCB는 효율적으로 열을 분산하는 데 탁월합니다.열 팽창의 낮은 계수 (CTE) 는 구리 (11ppm / °C X 축에서) 에 맞추어, Y축에서 14ppm/°C) 는 극한 온도 조건에서도 (-50°C에서 150°C까지) 열 안정성을 보장합니다.



비용 효율적인 솔루션: RO4003C PCB는 표준 에포크시 / 유리와 동일한 처리 방법을 제공하여 특별한 구멍 처리 또는 처리 절차의 필요성을 제거합니다.이는 기존의 마이크로 웨이브 라미네이트에 비해 제조비용이 낮아집니다., 고성능 애플리케이션에 경제적인 선택이 됩니다.



다재다능성 및 신뢰성: 다층 보드 (MLB) 구조를 위해 설계 된 RO4003C PCB는 성능에 민감하고 대용량 애플리케이션에 이상적입니다.특이한 전기적 특성을 가진, 안정적이고 비용 효율적인 솔루션을 보장합니다.



재산 RO4003C 방향 단위 조건 시험 방법
다이렉트릭 상수,ε 프로세스 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 클램프된 스트라이프라인
다이렉트릭 상수,ε 설계 3.55 Z   8~40 GHz 차분 단계 길이의 방법
분산 요인,δ 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
열 계수 ε +40 Z ppm/°C -50°C150까지°C IPC-TM-650 2.5.5.5
부피 저항성 1.7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
표면 저항성 4.2 x 109   COND A IPC-TM-650 2.5.17.1
전기력 31.2 ((780) Z Kv/mm ((v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
튼튼성 모듈 19650 ((2,850)
19450 ((2,821)
X
Y
MPa (ksi) NT1 국가 ASTM D 638
팽창 강도 139(20.2)
100 ((14.5)
X
Y
MPa (ksi) NT1 국가 ASTM D 638
굽기 힘 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
차원 안정성 <0.3 X,Y mm/m
(밀리 / 인치)
etch+E2/150 다음°C IPC-TM-650 2.4.39A
열 팽창 계수 11
14
46
X
Y
Z
ppm/°C -55°C288°C IPC-TM-650 2.4.41
Tg >280   °CTMA A IPC-TM-650 2.4.24.3
Td 425   °CTGA   ASTM D 3850
열전도성 0.71   W/M/oK 80°C ASTM C518
수분 흡수 0.06   % 48시간 침수 0.060"
샘플 온도 50
°C
ASTM D 570
밀도 1.79   gm/cm3 23°C ASTM D 792
구리 껍질 강도 1.05
(6.0)
  N/mm
(PLI)
용접 후 1 온스
EDC 포일
IPC-TM-650 2.4.8
발화성 제1호       UL 94
납 없는 공정 호환성

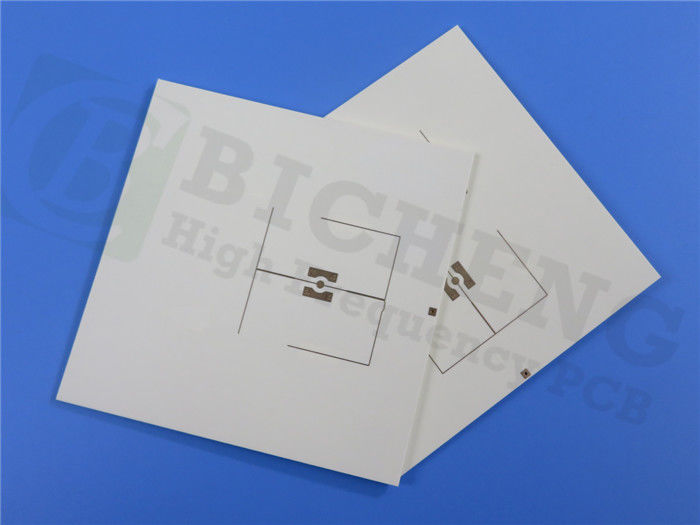

20mil RO4003C PCB 2층 몰입 금 고주파 회로 0



2층 단단한 PCB 스택업으로 구성되어 있으며 구리층 두께 35μm (외부층) 과 로저스 4003C 코어 두께 0.508mm (20mil) 의 구리층을 갖추고 있습니다.이 PCB는 당신의 프로젝트에 대한 단단한 기초를 제공합니다43.88mm x 33.2mm의 보드 크기를 가지고 있으며, 컴팩트하고 효율적인 레이아웃을 허용합니다.



최소 흔적 / 공간 5/5 밀리, 최소 구멍 크기가 0.3mm로, RO4003C PCB는 복잡하고 정확한 회로 디자인을 지원합니다.6mm 및 1oz의 완공 구리 무게 (1.4 밀리미터) 로 표면 층에 붙여져 내구성과 신뢰성을 보장합니다.

각 PCB는 엄격한 테스트를 거쳐 배송 전에 100% 전기 테스트를 수행하여 품질과 IPC-Class-2 표준을 준수합니다.전 세계 배송 가 가능 함 으로 인해 이 고성능 PCB 는 쉽게 접근 할 수 있습니다.



RO4003C PCB의 몇 가지 일반적인 응용 분야는 셀룰러 베이스 스테이션 안테나와 전력 증폭기, RF 식별 태그, 자동차 레이더 및 센서,그리고 LNB는 직접 방송 위성을 위한 것입니다.RO4003C PCB를 선택하여 고급 애플리케이션에서 고주파 성능의 힘을 발휘하십시오. 우수한 결과를 위해 최첨단 PCB 재료에 대한 로저스 코퍼레이션의 전문성을 신뢰하십시오.

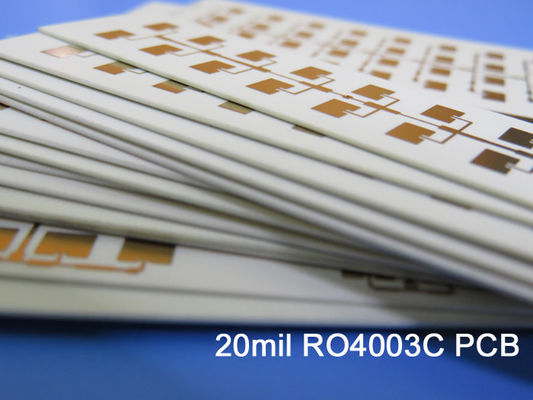

20mil RO4003C PCB 2층 몰입 금 고주파 회로 1
