제품 상세 정보:
|
| 소재: | RT / 듀로이드 6035HTC | PCB 사이즈: | 42.91mm x 108.31mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 침지 금 |
| 레이어 총수: | 2 층 | PCB 두께: | 0.3 밀리미터 |
| 강조하다: | 10 밀리리트 RT 디로이드 6035HTC PCB,이중층 RT duroid 6035HTC PCB,몰입 금 RT duroid 6035HTC PCB |
||
고전력 RF 및 마이크로파 애플리케이션을 위해 고성능 솔루션인 RT/더로이드 6035HTC PCB를 소개합니다.로저스 코퍼레이션의 첨단 고주파 회로 재료를 사용하여 제조, 이 PCB는 뛰어난 신뢰성과 전력 처리 능력을 제공합니다.
특징:
DK: 10 GHz/23°C에서 3.5 +/- 0.05
분산 요인: 10 GHz/23°C에서 0.0013
다이렉트릭 상수의 열 계수: -66ppm/°C
수분 흡수: 0.06%
열전도: 80°C에서 1.44 W/m/K
CTE (열광 확장 계수): X축: 19ppm/°C, Y축: 19ppm/°C, Z축: 39ppm/°C
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.6 | Z | 8 GHz - 40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인 | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -66 | Z | ppm/°C | -50°C~150°C | mod IPC-TM-650, 2.5.5.5 |
| 부피 저항성 | 108 | MΩ.cm | A | IPC-TM-650, 25.17.1 | |
| 표면 저항성 | 108 | MΩ | A | IPC-TM-650, 25.17.1 | |
| 차원 안정성 | -0.11 -008 | CMD MD | mm/m (밀리/인치) | 0.030" 1온스 EDC 엽지 진열 후 두께 '+E4/105 | IPC-TM-650 2.4.39A |
| 튼튼성 모듈 | 329 244 | MD CMD | kpsi | 40 h @23°C/50RH | ASTM D638 |
| 수분 흡수 | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| 열 확장 계수 (-50 °C~288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
| 열전도성 | 1.44 | W/m/k | 80°C | ASTM C518 | |
| 밀도 | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| 구리 껍질 강도 | 7.9 | pli | 20초 @ 288 °C | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
이점:
높은 열 전도성: 효율적인 열 분산과 높은 전력 애플리케이션에 낮은 운영 온도를 가능하게합니다.
우수한 고 주파수 성능: 낮은 삽입 손실 및 흔적의 신뢰할 수있는 열 안정성은 최적의 신호 무결성을 보장합니다.
우수한 전력 처리: 뛰어난 신뢰성으로 높은 전력 RF 및 마이크로 웨브 애플리케이션을 처리하도록 설계되었습니다.

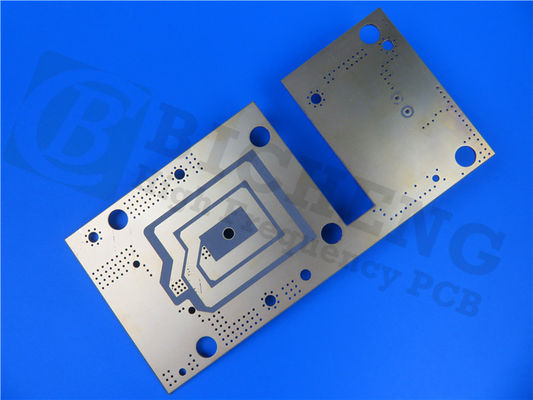

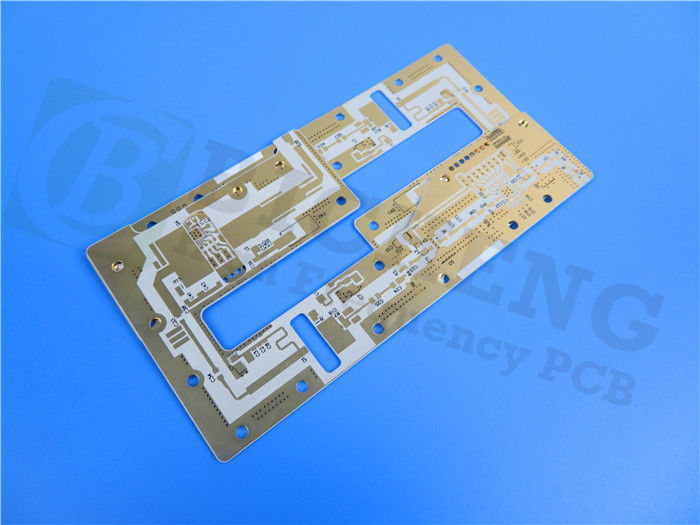

RT/두로이드 6035HTC PCB는 각 쪽에 35μm의 구리층 두께와 0.254mm (10mls) 의 RT/두로이드 6035HTC 코어 두께를 가진 2층 딱딱한 PCB입니다. 보드 크기는 42.91mm x 108.31mm, 그것은 당신의 디자인을 위한 충분한 공간을 제공하면서 콤팩트한 형태 요소를 유지합니다.
이 PCB는 복잡하고 정확한 회로 디자인을 지원하며 최소 4/5 밀리 미터의 흔적 / 공간을 제공하고 최소 구멍 크기는 0.3mm입니다. 완성된 보드 두께는 0.3mm 및 1oz의 완공 구리 무게 (1.4 밀리) 를 외부 층에 배치하여 내구성과 신뢰성을 보장합니다.
| PCB 재료: | 세라믹으로 채워진 PTFE 복합재 |
| 명칭: | NT1기생물 |
| 다이렉트릭 상수: | 30.50±0.05 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 라미네이트 두께: | 10밀리 (0.254mm), 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 비친 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP 등 |
RT/Duroid 6035HTC PCB는 배송 전에 100% 전기 테스트를 통해 엄격한 테스트를 거쳐 IPC-Class-2 품질 표준을 충족합니다.이 고성능 솔루션에 쉽게 접근 할 수 있도록.
35개의 구성요소, 112개의 총 패드, 74개의 투홀 패드, 38개의 톱 SMT 패드, 그리고 64개의 비아와 함께, RT/듀로이드 6035HTC PCB는 여러분의 디자인에 대한 다양성과 유연성을 제공합니다.고전력 RF 및 마이크로파 증폭기에서 응용을 찾습니다., 전력 증폭기, 결합기, 필터, 결합기, 전력 분할기
