제품 상세 정보:
|
| 소재: | TSM-DS3 | PCB 사이즈: | 82mm x 82mm = 1개, +/- 0.15mm |
|---|---|---|---|
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 침수 실버 |
| 레이어 총수: | 2 층 | PCB 두께: | 5 밀리리터 |
| 강조하다: | 5밀리 PCB 쌍면판,몰입 은 PCB 쌍면 보드,TSM-DS3 PCB 쌍면판 |
||
새로 선보인 PCB를 소개합니다. 로저스 AD250C 상업용 마이크로파와 RF 라미네이트 소재로 제작되었습니다.이 2층 딱딱한 PCB는 첨단 복합 화학과 건설 기술을 결합하여 오늘날의 통신 인프라를 위해 비교할 수 없는 가격 성능을 제공합니다..
주요 특징:
로저스 AD250C 직물 유리 강화 PTFE 안테나 등급 라미네이트: AD250 PCB는 뛰어난 기계적 강도와 탄력을 제공하는 고품질 라미네이트를 사용합니다.
제어형 다이렉트릭 상수: 낮고 엄격하게 제어된 다이렉트릭 상수가 2입니다.50, AD250 PCB는 광범위한 주파수에서 최적의 신호 무결성과 효율적인 전송을 보장합니다.
저손실 탕젠트: AD250 PCB는 인상적 인 낮은 손실 탕젠트를 자랑합니다 (10 GHz에서 <0.002), 모든 전형적인 무선 주파수 대역에서 뛰어난 회로 성능을 제공합니다.
탁월한 차원 안정성: AD250 PCB는 탁월한 차원 안정성을 제공하여 반복 가능한 회로 성능과 향상된 제조 생산량을 제공합니다.또한 전형적인 PTFE 기반 라미네이트에 비해 가루 된 구멍 (PTH) 의 신뢰성을 향상시킵니다..
매우 낮은 PIM: 30mL 및 1900MHz에서 탁월한 PIM 등급인 -159dBc로 AD250 PCB는 뛰어난 안테나 성능을 보장하고 PIM 관련 문제와 관련된 출력 손실을 최소화합니다.
제어형 다이렉트릭 상수 (±0.05): AD250 PCB는 제어형 다이렉트릭 상수를 제공합니다.반복 가능한 회로 성능을 보장하고 온도 변화에 더 높은 안정성을 보장합니다..
| 재산 | 시험 방법 | 단위 | TSM-DS3 | 단위 | TSM-DS3 |
| Dk | IPC-650 25.5.3 | 3.00 | 3.00 | ||
| TcK (-30 ~ 120 °C) | IPC-650 25.5.5.1 (변경) | ppm | 5.4 | ppm | 5.4 |
| Df | IPC-650 25.5.5.1 (변경) | 0.0011 | 0.0011 | ||
| 다이 일렉트릭 분해 | IPC-650 25.6 (ASTM D 149) | kV | 47.5 | kV | 47.5 |
| 다이 일렉트릭 강도 | ASTM D 149 (평면으로) | V/mil | 548 | V/mm | 21,575 |
| 활 저항 | IPC-650 25.1 | 2초 | 226 | 2초 | 226 |
| 수분 흡수 | IPC-650 26.2.1 | % | 0.07 | % | 0.07 |
| 융통력 (MD) | ASTM D 790/ IPC-650 2.4.4 | PSI | 11,811 | N/mm2 | 81 |
| 굽기 강도 (CD) | ASTM D 790/ IPC-650 2.4.4 | PSI | 7,512 | N/mm2 | 51 |
| 팽창 강도 (MD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 7,030 | N/mm2 | 48 |
| 팽창 강도 (CD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 3,830 | N/mm2 | 26 |
| 틈의 길쭉함 (MD) | ASTM D 3039/IPC-650 2.4.19 | % | 1.6 | % | 1.6 |
| 파기 때 긴장 (CD) | ASTM D 3039/IPC-650 2.4.19 | % | 1.5 | % | 1.5 |
| 유영모듈 (MD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 973,000 | N/mm2 | 6,708 |
| 유영스 모듈 (CD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 984,000 | N/mm2 | 6,784 |
| 포이슨의 비율 (MD) | ASTM D 3039/IPC-650 2.4.19 | 0.24 | 0.24 | ||
| 포이슨의 비율 (CD) | ASTM D 3039/IPC-650 2.4.19 | 0.20 | 0.20 | ||
| 압축 모듈 | ASTM D 695 (23.C) | PSI | 310,000 | N/mm2 | 2,137 |
| 플렉서럴 모듈 (MD) | ASTM D 790/IPC-650 2.4.4 | kpsi | 1,860 | N/mm2 | 12,824 |
| 플렉서럴 모듈 (CD) | ASTM D 790/IPC-650 2.4.4 | kpsi | 1,740 | N/mm2 | 11,996 |
| 껍질 강도 (CV1) | IPC-650 24.8 세컨드 52.2 (TS) | 파운드/인 | 8 | N/mm | 1.46 |
| 열전도성 (무장) | ASTM F 433/ASTM 1530-06 | W/M*K | 0.65 | W/M*K | 0.65 |
| 차원 안정성 (MD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 0.21 | mm/M | 0.21 |
| 차원 안정성 (CD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 0.20 | mm/M | 0.20 |
| 차원 안정성 (MD) | IPC-650 24.39 제5.5조 (TS) | 밀스/인 | 0.15 | mm/M | 0.15 |
| 차원 안정성 (CD) | IPC-650 24.39 제5.5조 (TS) | 밀스/인 | 0.10 | mm/M | 0.10 |
| 표면 저항성 | IPC-650 25.17.1 세컨트 52.1 (ET) | 모프스 | 2.3 x 10^6 | 모프스 | 2.3 x 10^6 |
| 표면 저항성 | IPC-650 25.17.1 세컨트 52.1 (HC) | 모프스 | 2.1 x 10^7 | 모프스 | 2.1 x 10^7 |
| 부피 저항성 | IPC-650 25.17.1 세컨트 52.1 (ET) | MOHMS/cm | 1.1 x 10^7 | MOHMS/cm | 1.1 x 10^7 |
| 부피 저항성 | IPC-650 25.17.1 세컨트 52.1 (HC) | MOHMS/cm | 1.8 x 10^8 | MOHMS/cm | 1.8 x 10^8 |
| CTE (x축) (RT 125oC까지) | IPC-650 24.41/TMA | ppm/oC | 10 | ppm/oC | 10 |
| CTE (y축) (RT 125oC까지) | IPC-650 24.41/TMA | ppm/oC | 16 | ppm/oC | 16 |
| CTE (z축) (RT ~ 125oC) | IPC-650 24.41/TMA | ppm/oC | 23 | ppm/oC | 23 |
| 밀도 (특수 중력) | ASTM D 792 | g/cm3 | 2.11 | g/cm3 | 2.11 |
| 단단함 | ASTM D 2240 (해안 D) | 79 | 79 | ||
| Td (2% 체중 감량) | IPC-650 24.24.6 (TGA) | oC | 526 | oC | 526 |
| Td (5% 체중 감소) | IPC-650 24.24.6 (TGA) | oC | 551 | oC | 551 |
이점:
비교할 수 없는 회로 성능: AD250 PCB는 모든 전형적인 무선 주파수 대역에서 우수한 회로 성능을 보장하며 원활한 통신과 최적의 신호 전송을 보장합니다.
향상된 안테나 효율성: 낮은 손실 톱렌트와 제어 된 다이 일렉트릭 상수로 AD250 PCB는 안테나 효율성을 극대화합니다.신호 수신 및 전송 능력을 향상시킵니다..
신뢰성 높은 Dk 안정성: AD250 PCB의 세라믹 구조는 온도 변화 중에 더 높은 수준의 다이 일렉트릭 일정한 안정성을 제공합니다.다양한 환경 조건에서 일관된 회로 성능을 보장합니다..
| PCB 재료: | 세라믹으로 채워진 직물 유리섬유 PTFE 라미네이트 |
| 명칭: | TSM-DS3 |
| 다이렉트릭 상수: | 3 +/- 0.05 |
| 분산 요인 | 0.0011 |
| 계층 수: | 단면, 이면, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 | 5mil (0.127mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm), 90mil (2.286mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, ENEPIG, OSP, Bare 구리, 순수한 금 등 |

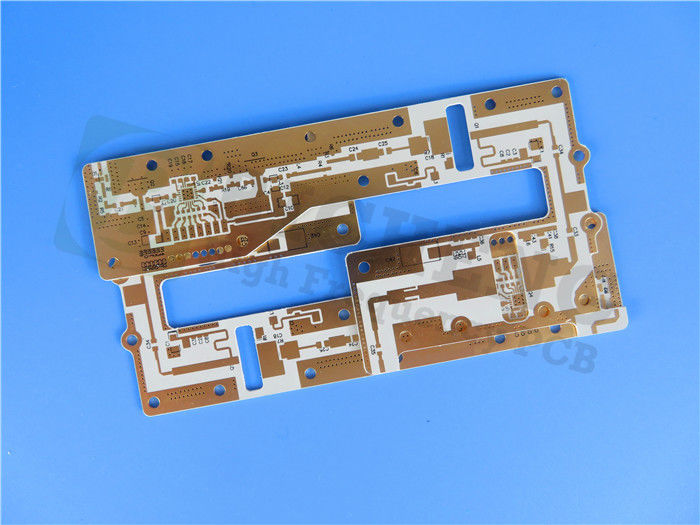

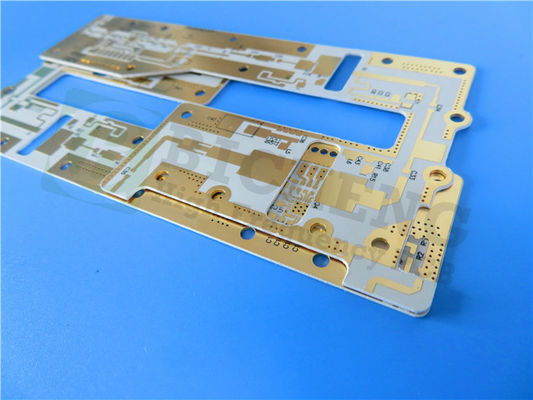

이 PCB는 뛰어난 성능을 위해 잘 최적화된 스택업으로 2층의 딱딱한 인쇄 회로 보드입니다. 스택업은 위쪽에 35μm의 두께의 구리 층으로 구성됩니다.그 다음으로 TSM-DS3 코어 레이어이 스택업은 신뢰할 수 있는 신호 전송과 효율적인 열 관리를 보장합니다.
구조 세부 사항에 관해서는, 이 PCB는 귀하의 요구 사항을 충족하기 위해 정확한 사양을 제공합니다.밀접한 허용량 +/- 0.15mm. 최소 흔적/공간은 4/7mls로 설정되어 복잡하게 구성된 회로 디자인을 가능하게 한다. 최소 구멍 크기는 0.4mm이며, 부품 장착에 유연성을 제공한다.
이 PCB는 0.2mm의 완성된 보드 두께를 가지고 있으며, 컴팩트한 형태 요소에 기여합니다.강력한 전도성과 내구성을 보장합니다.. 접착 두께는 20μm이며, 층 간의 신뢰할 수있는 상호 연결을 촉진합니다. 표면 완화는 몰입 은으로 달성되며, 이는 용접성 및 부식 저항성을 향상시킵니다.
미적 측면에서는, 이 PCB는 위쪽이나 아래쪽의 실크스크린을 가지고 있지 않아 깨끗하고 미니멀한 외관을 갖게 됩니다.구리 흔적을 직접 시각적으로 검사할 수 있도록출하 전에 각 PCB는 필요한 사양과 품질 표준을 충족하는지 확인하기 위해 철저한 100% 전기 테스트를 거칩니다.
이 PCB는 총 36 개의 구성 요소를 지원하며, 163 개의 패드가 원활한 구성 요소 통합에 사용할 수 있습니다. 이 PCB에는 132 개의 통 구멍 패드와 31 개의 상위 표면 장착 기술 (SMT) 패드가 포함되어 있습니다.아래쪽 SMT 패드가 없습니다.151개의 경로와 2개의 네트워크로 PCB는 효율적인 신호 라우팅과 연결을 촉진합니다.
제공된 그림의 종류:게르버 RS-274-X
허용된 표준:IPC-클래스-2
사용 가능:전 세계
몇 가지 전형적 인 응용 방법:
접착기
단계적 배열 안테나
레이더 매니폴드
mmWave 안테나/자동차
석유 뚫기
반도체/ATE 테스트
