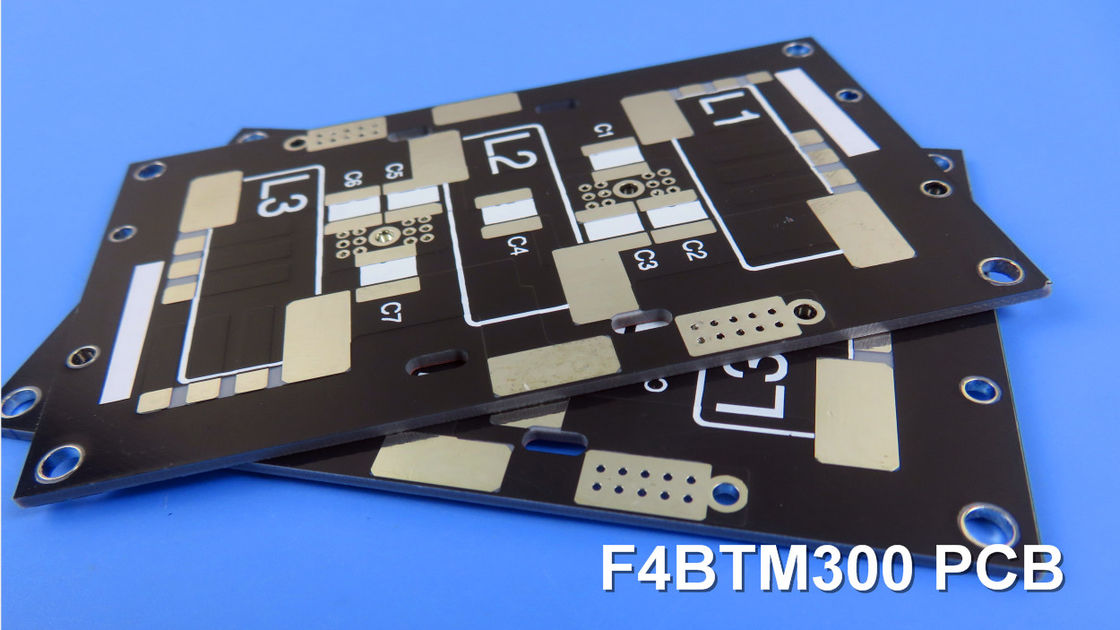

급속도로 발전하는 고주파 전자 시스템의 세계에서 신뢰성 있고 고성능 인쇄 회로 보드 (PCB) 의 수요는 결코 더 중요하지 않았습니다.첨단 재료 분야에서 선도적인 혁신가, F4BTM300의 도입으로 이 요청에 응답했습니다. 마이크로파, RF, 레이더 기술의 경계를 밀어 넣기 위해 설계된 획기적인 2층 딱딱한 PCB입니다.
F4BTM300의 핵심은 ਵਾਂ글링의 독자적인 변압제 제조법이며, 유리섬유 천, 나노 세라믹 필러, 폴리테트라플루오레틸렌 (PTFE) 합액을 원활하게 혼합합니다.이 과학적 인 재료 공학 접근 방식 은 전기적 인 특성 과 열적 인 특성 이 인상적 인 라미네이트 를 만들어 냈습니다, 그것은 높은 주파수 응용 프로그램의 광범위한 이상적인 선택입니다.
비교할 수 없는 전기 성능
F4BTM300 시리즈는 ਵਾਂ글링의 유명한 F4BM 다이렉트릭 계층의 기초 위에 세워졌습니다.하지만 그것은 높은 변압력과 낮은 손실의 나노 세라믹의 전략적 통합을 통해 새로운 높이 성능을 가져옵니다이 혁신적인 접근법은 10GHz에서 3.0의 다이 일렉트릭 상수 (Dk) 를 얻었습니다.설계자들이 더 좁은 회로 크기로 작동하고 신호 무결성을 희생하지 않고 더 높은 포장 밀도를 달성 할 수있는 놀라운 업적입니다..
예외적인 Dk를 보완하는 것은 10GHz에서 0.0018에 불과한 똑같이 인상적인 분산 요인 (Df) 이다.이 예외적으로 낮은 손실 특성은 F4BTM300 PCB를 통해 신호 전송이 효율적이고 잘 보존되도록합니다., 전력 소모와 열 관리 과제를 최소화합니다.
| 제품 기술 매개 변수 | 제품 모델 및 데이터 시트 | ||||||
| 제품 특성 | 시험 조건 | 단위 | F4BTM298 | F4BTM300 | F4BTM320 | F4BTM350 | |
| 다이 일렉트릭 상수 (기반) | 10GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
| 다이렉트릭 일정한 허용량 | / | / | ±0.06 | ±0.06 | ±0.06 | ±0.07 | |
| 손실 타전트 (유례적) | 10GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
| 20GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
| 다이렉트릭 일정한 온도 계수 | -55o~150oC | PPM/°C | -78 | -75 | -75 | -60 | |
| 껍질 강도 | 1 OZ F4BTM | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | |
| 1 OZ F4BTME | N/mm | >1.4 | >1.4 | >1.4 | >1.4 | ||
| 부피 저항성 | 표준 상태 | MΩ.cm | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | |
| 표면 저항성 | 표준 상태 | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
| 전기 강도 (Z 방향) | 5KW,500V/s | KV/mm | >26 | >30 | >32 | >32 | |
| 정전 전압 (XY 방향) | 5KW,500V/s | KV | >34 | >35 | >40 | >40 | |
| 열 확장 계수 | XY 방향 | -55o~288oC | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
| Z 방향 | -55o~288oC | ppm/oC | 78 | 72 | 58 | 51 | |
| 열 스트레스 | 260°C, 10초, 3번 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | ||
| 물 흡수 | 20±2°C, 24시간 | % | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | |
| 밀도 | 방 온도 | g/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
| 장기 작동 온도 | 고저온화실 | °C | -55+260 | -55+260 | -55+260 | -55+260 | |
| 열전도성 | Z 방향 | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
| PIM | F4BTME에만 적용됩니다. | dBc | ≤-160 | ≤-160 | ≤-160 | ≤-160 | |
| 발화성 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
| 재료 구성 | / | / | PTFE, 유리섬유 천, 나노 세라믹 F4BTM는 ED 구리 필름과 결합되어 있고, F4BTME는 역처리 (RTF) 구리 필름과 결합되어 있습니다. |
||||
열 저항성 및 차원 안정성
고주파 전자 시스템은 종종 열 안정성과 차원 정확성이 중요한 요소인 까다로운 환경에서 작동합니다.F4BTM300 PCB는 이러한 분야에서 우수하도록 설계되었습니다., 다이 일렉트릭 상수의 낮은 열 계수 (-78 ppm/°C) 와 x, y, z 축을 가로 질러 조심스럽게 균형 잡힌 열 팽창 계수 (CTE) 를 자랑합니다.
x축 CTE 15 ppm/°C, y축 CTE 16 ppm/°C, z축 CTE 78 ppm/°C는 PCB의 차원 안정성을 유지하고 변형 또는 변형의 위험을 최소화합니다.-55°C에서 288°C까지의 극한 온도에도이 수준의 열 저항성은 디자이너들에게 큰 변화입니다.신뢰성이나 성능을 손상시키지 않고 가장 까다로운 애플리케이션에 F4BTM300을 안정적으로 통합 할 수 있도록합니다..
고주파 애플리케이션에 맞춘
F4BTM300 PCB의 능력은 뛰어난 전기 및 열 특성을 훨씬 뛰어넘습니다. Wangling은 또한 F4BTM300과 F4BTME300,각기 다른 고주파 애플리케이션의 특수한 요구를 충족시키기 위해.
F4BTM300은 전극에 저장된 (ED) 구리 필름과 결합되어 엄격한 수동적 융통 (PIM) 성능을 요구하지 않는 애플리케이션에 이상적인 선택입니다.이 변형은 뛰어난 신호 무결성을 제공합니다., 정밀한 라인 제어, 그리고 낮은 전도자 손실, 그것은 마이크로 웨브, RF, 그리고 레이더 시스템의 넓은 범위에 대한 갈-대 솔루션입니다.
한편, F4BTME300은 역처리 (RTF) 구리 포일과 결합되어 우수한 PIM 성능, 더 정확한 라인 제어 및 더 낮은 전도도 손실을 제공합니다.이 변형은 PIM 완화가 중요한 요구 사항인 애플리케이션에 특히 적합합니다., 예를 들어 단계 전환기, 전력 분할기, 결합기 및 단계 배열 안테나 및 위성 통신에 사용되는 조합기.
| PCB 재료: | PTFE / 유리 섬유 천 / 나노 세라믹 필러 | ||
| 지정 (F4BTM) | F4BTM | DK (10GHz) | DF (10 GHz) |
| F4BTM298 | 20.98±0.06 | 0.0018 | |
| F4BTM300 | 30.0±0.06 | 0.0018 | |
| F4BTM320 | 30.2±0.06 | 0.0020 | |
| F4BTM350 | 30.5±0.07 | 0.0025 | |
| 계층 수: | 일면 PCB, 이면 PCB, 다층 PCB, 하이브리드 PCB | ||
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) | ||
| 다이렉트릭 두께 (또는 전체 두께) | 025mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| PCB 크기: | ≤400mm × 500mm | ||
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 | ||
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금, ENEPIG 등 | ||
신뢰성 있고 다재다능하다
가장 높은 수준의 신뢰성을 보장하기 위해, F4BTM300 PCB는 IPC-클래스-2 품질의 엄격한 표준에 따라 설계 및 제조되었습니다. 이 인증,수분 흡수율이 0보다 낮은 결합.05%의 염화성 등급과 UL-94 V0의 염화성 등급은
F4BTM300 PCB의 다재다능성은 전체적인 구조 세부 사항으로 더욱 강화됩니다.그리고 최소 4/6mL의 흔적/공간, 이 라미네이트는 마이크로 웨브와 레이더에서 단계 민감 안테나와 위성 통신에 이르기까지 다양한 고주파 전자 시스템에 원활하게 통합 될 수 있습니다.
마이크로 웨이브 기술 의 미래
더 높은 성능, 더 높은 신뢰성, 그리고 높은 주파수 전자 시스템의 소형화 증가에 대한 요구가 계속 증가함에 따라,ਵਾਂ글링의 F4BTM300 PCB는 혁신의 본보기가 되었습니다., 마이크로파 시대의 도전에 접근하는 디자이너의 방식을 변화시킬 준비가 되어 있습니다.이 획기적인 라미네이트는 마이크로파 기술에서 새로운 경계를 열기로 설정되어 있습니다, 전례 없는 성능과 신뢰성을 위한 미래를 위한 길을 열어줍니다.
|
|
