| 소재: | TLX-9 | PCB 사이즈: | 33.5mm x 63.2mm = 1개, +/- 0.15mm |
|---|---|---|---|
| 구리 중량: | 1온스(1.4밀) | 표면 마감: | 침지 금 |
| 레이어 총수: | 2 층 | PCB 두께: | 0.3 밀리미터 |
| 하이 라이트: | 쌍면 TLX-9 PCB,10밀리 TLX-9 PCB 쌍면 PCB,1OZ 회로판 TLX-9 PCB |
||

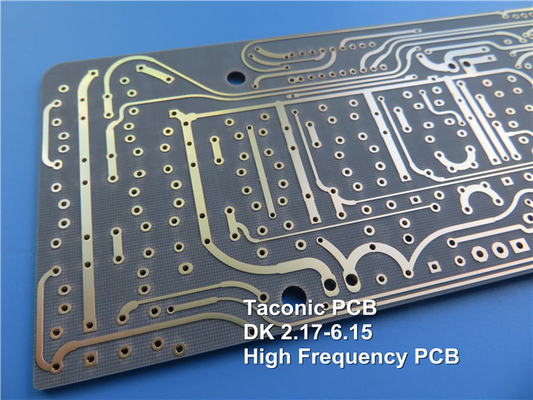

TLX-9는 특수 PTFE / 직물 유리 라미네이트 재료로 구성된 고성능 인쇄 회로 보드 (PCB) 이다.이 복합 구조는 TLX-9을 요구되는 RF 및 마이크로 웨브 응용 프로그램에 잘 적합하게 만드는 우수한 전기 및 기계적 특성을 제공합니다..
주요 사양:
10 GHz에서 2.5 ± 0.04의 다이렉트릭 상수 (Dk)
10GHz에서 분산 요인 (Df) 0.0019
수분 흡수율 0.02% 이하
60kV 이상의 다이렉트릭 분해 전압
10^7 MΩ-cm의 부피 저항과 10^7 MΩ의 표면 저항
180초 이상의 활 저항
23,000파운드/인치 이상의 구부러지기 강도와 19,000파운드/인치 이상의 가로 강도
껍질 강도 12 파운드 / 선형 인치 1 온스 구리
열전도 0.19 W/m/K
CTE는 X-Y 평면에서 9-12 ppm/°C, Z축에서 130-145 ppm/°C
| TLX-9 전형적 값 | |||||
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| 다이렉트릭 상수 @ 10 GHz | IPC-TM 650 2.5.5.5 | 2.5 | 2.5 | ||
| 분산 요인 @ 10 GHz | IPC-TM 650 2.5.5.5 | 0.0019 | 0.0019 | ||
| 수분 흡수 | IPC-TM 650 2.6.2.1 | % | <0.02 | % | <0.02 |
| 다이 일렉트릭 분해 | IPC-TM 650 2.5.6 | kV | >60 | kV | >60 |
| 부피 저항성 | IPC-TM 650 2.5.17.1 | MOHm/cm | 10^7 | MOHm/cm | 10^7 |
| 표면 저항성 | IPC-TM 650 2.5.17.1 | 모흐 | 10^7 | MOHm/cm | 10^7 |
| 활 저항 | IPC-TM 650 2.5.1 | 초 | >180 | 초 | >180 |
| 길게 굽는 힘 | IPC-TM 650 2.4.4 | 파운드/인 | >23000 | N/mm2 | >159 |
| 횡단 굽기 힘 | IPC-TM 650 2.4.4 | 파운드/인 | >19세000 | N/mm2 | >131 |
| 껍질 강도 (1온스 구리) | IPC-TM 650 2.4.8 | 파운드 / 선형으로 들어갑니다. | 12 | N/mm | 2.1 |
| 열전도성 | ASTM F 433 | W/m/K | 0.19 | W/m/K | 0.19 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 9-12 | ppm/°C | 9-12 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 130~145 | ppm/°C | 130~145 |
| UL-94 발화성 등급 | UL-94 | V-0 | V-0 | ||
PCB 스택업은 0.254 mm (10 mil) TLX-9 코어로 구성되어 있으며 양쪽에 35 μm (1 oz) 구리 층이 있습니다. 최소 흔적 / 공간 5/6 밀리,최소 구멍 크기는 00.3mm, 그리고 0.3mm의 완성된 두께. 100% 전기 테스트는 운송 전에 수행됩니다.
TLX-9 PCB의 전형적인 응용 분야는 다음과 같습니다.
저음향 증폭기 (LNA), 저음향 블록 (LNB) 및 저음향 변환기 (LNC)
개인 통신 서비스 (PCS) 및 개인 통신 네트워크 (PCN) 안테나
고전력 증폭기
수동 부품
뛰어난 전기 및 기계적 특성으로 TLX-9는 높은 성능과 신뢰성을 요구하는 RF 및 마이크로 웨브 설계에 도전하는 이상적인 선택입니다.
