| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
RO3035 PCB는 로저스의 RO3000 시리즈의 일부인 고주파 세라믹으로 채워진 PTFE 라미네이트를 갖추고 있습니다.RO3035 라미네이트는 다양한 온도에서 안정적인 다이렉트릭 상수를 제공합니다., 5G, 밀리미터 파동 하위 6GHz, 그리고 대규모 MIMO 애플리케이션에 이상적입니다. 그들의 기계적 안정성은 신뢰성을 보장하고 변형을 최소화합니다.타협 없이 혁신적인 디자인을 허용.
주요 특징
재료 구성: 우수한 성능을 위해 세라믹으로 채워진 PTFE 복합재.
다이렉트릭 상수: 10GHz/23°C에서 3.5 ±0.05, 신호 무결성을 보장합니다.
분산 요인: 10 GHz/23°C에서 0.0015에서 낮고 에너지 손실을 줄입니다.
열분해 온도 (Td): 더 나은 열 안정성을 위해> 500°C
열전도: 0.5 W/mK, 열분해에 효과적입니다.
수분 흡수: 0.04%만, 다양한 환경에서 신뢰성을 보장합니다.
열 확장 계수 (CTE):
X축: 17ppm/°C
Y축: 17ppm/°C
Z축: 24ppm/°C
이점
RO3035 PCB는 몇 가지 장점을 제공합니다.
높은 주파수 용량: 최대 30-40 GHz의 응용 프로그램에서 사용할 수 있습니다.
신뢰성 향상: 낮은 작동 온도는 전력 증폭기의 성능을 향상시킵니다.
균일 기계적 특성: 복합층 보드 설계에 적합하며, 이록시 유리 하이브리드 설계도 포함됩니다.
낮은 평면 확장 계수: 구리와 밀접하게 일치하여 신뢰할 수있는 표면 장착 조립 및 우수한 차원 안정성을 보장합니다.
비용 효율성: 경제적인 라미네이트 가격으로 대량 생산에 이상적입니다.
| 재산 | RO3035 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.6 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0015 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -45 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.11 0.11 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 107 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 107 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1025 1006 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | j/g/k | 계산 | |||
| 열전도성 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 10.2 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |

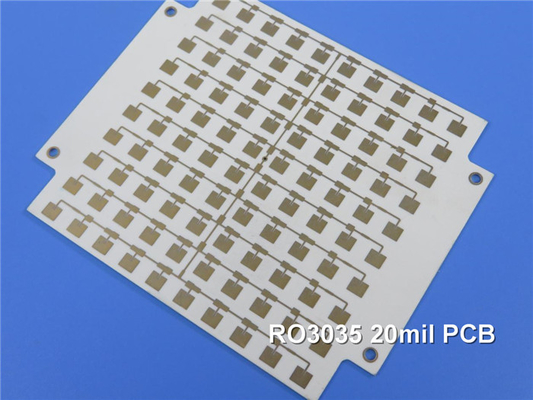

PCB 스택업 구성
RO3035 PCB는 2층 단단한 스택업이 있습니다.
구리층 1: 35μm
RO3035 기판: 20 mil (0.508 mm)
구리층 2: 35μm
이 구성은 0.6mm의 완성 된 보드 두께를 생산하며, 외부 층은 총 구리 무게 1 온스 (1.4 밀리) 를 특징으로합니다.
건설 세부 사항
판 크기: 548mm x 238mm (1개)
최소 추적/공간: 4/4 밀리
최소 구멍 크기: 0.35mm
설계에 포함된 블라인드 비아는 없습니다.
횡단 접착 두께: 20μm
표면 가공: 탁월한 용접성을 위해 몰입 은.
실크 스크린 및 솔더 마스크: 흰색 상단 실크 스크린; 파란색 상단 솔더 마스크; 하단 실크 스크린 또는 솔더 마스크가 없습니다.
품질 보장: 각 PCB는 신뢰성을 보장하기 위해 배송 전에 100% 전기 테스트를 받는다.
품질 표준
이 PCB는 IPC-Class-2 품질 표준을 준수하여 다양한 응용 분야에 높은 신뢰성을 보장합니다.
전형적 사용법
RO3035 PCB는 다음과 같은 다양한 응용 분야에 적합합니다.
자동차 레이더 애플리케이션
세계 위치 위성 안테나
셀룰러 통신 시스템: 전력 증폭기 및 안테나를 포함한다.
무선 통신용 패치 안테나
직접 방송 위성
케이블 시스템 데이터 링크
원격 계측기
파워 백플레인
사용 가능성
RO3035 PCB는 전 세계 고객에게 제공되며 고급 RF 애플리케이션에 대한 고성능 솔루션을 찾는 엔지니어와 디자이너에게 훌륭한 선택입니다.
|
|
