| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

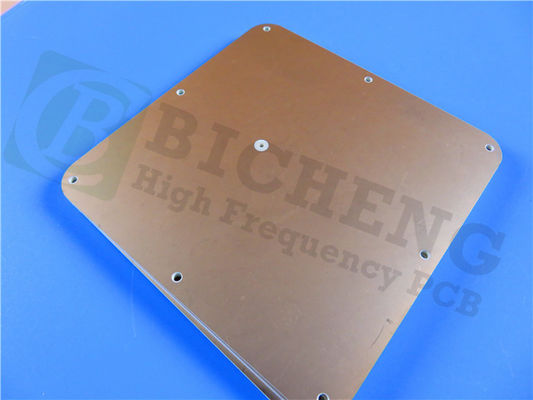

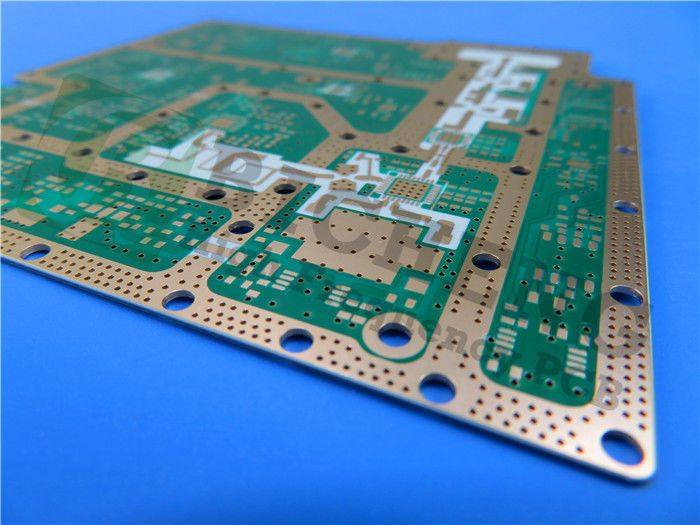

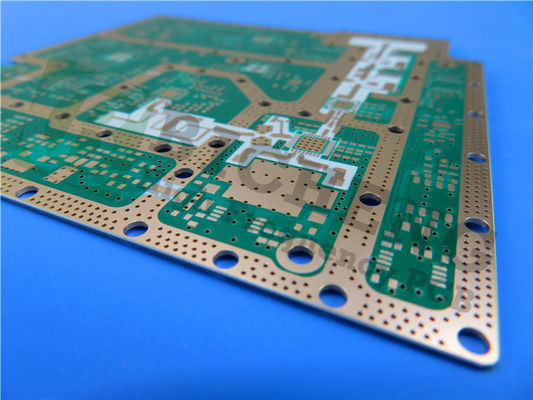

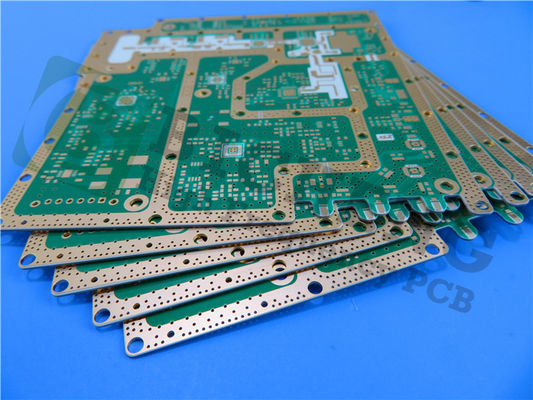

RO3203 PCB는 고주파 회로 재료로 제작되어 세라믹으로 채워진 라미네이트와 섬유 유리 강화가 결합됩니다.이 라미네이트는 특별한 전기 성능과 향상된 기계적 안정성을 위해 설계되었습니다., 40GHz 이상의 까다로운 애플리케이션에 적합합니다. 3.02의 다이 일렉트릭 상수와 0의 소모 인수를 가지고 있습니다.0016, RO3203 PCB는 고주파 회로 설계에 신뢰할 수있는 솔루션을 제공합니다.
특징
재료 종류: 세라믹으로 채워진 PTFE 복합재
다이렉트릭 상수: 10 GHz/23°C에서 3.02 ± 0.04
분산 요인: 10 GHz/23°C에서 0.0016
열분해 온도 (Td): > 500°C
열전도: 0.87 W/mK
열 확장 계수 (CTE):
X축: 13ppm/°C
Y축: 13ppm/°C
Z축: 58ppm/°C
연화성 등급: 94V-0, 납 없는 공정 호환성
이점
강화된 딱딱함: 엮은 유리 강화로 손쉽게 조작할 수 있다.
일관성 성능: 복잡한 다층 고주파 구조에 이상적입니다.
낮은 다이렉트릭 손실: 20 GHz 이상의 애플리케이션에 적합합니다.
확장 계수 일치: 안정적인 표면 장착 조립체에 대한 낮은 평면 내 확장 계수.
높은 차원 안정성: 우수한 생산 수확을 보장합니다.
비용 효율성: 대량 생산에 경제적인 가격.
표면 부드러움: 더 얇은 선 에치 tolerances를 촉진합니다.
| 재산 | RO3203 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.02±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 분산 요인,tanδ | 0.0016 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열전도성 | 0.47 (3.2) | W/mK | 100°C로 떠 | ASTM C518 | |
| 부피 저항성 | 107 | MΩ.cm | A | ASTM D257 | |
| 표면 저항성 | 107 | MΩ | A | ASTM D257 | |
| 차원 안정성 | 0.08 | X, Y | mm/m +E2/150 | 에치 후 | IPC-TM-650 2.4.3.9 |
| 튼튼성 모듈 | X Y | kpsi | NT1 국가 | ASTM D638 | |
| 플렉서럴 모듈 | 400 300 | X Y | kpsi | A | ASTM D790 |
| 팽창 강도 | 12.5 13 | X Y | kpsi | NT1 국가 | ASTM D638 |
| 굽기 힘 | 9 8 | X Y | kpsi | A | ASTM D790 |
| 수분 흡수 | <0.1 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
| 열 팽창 계수 | 58 13 | Z X,Y | ppm/°C | -50°C~288°C | ASTM D3386 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| 밀도 | 2.1 | gm/cm3 | 23°C | ASTM D792 | |
| 구리 껍질 강도 | 10 (1.74) | 파운드/인 (N/mm) | 용접 후 | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
기술 사양
스택업 구성: 2층 딱딱한 PCB
구리층 1: 35μm
RO3203 기판: 30 mil (0.762 mm)
구리층 2: 35μm
완성된 판 두께: 0.8mm
완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층
최소 추적/공간: 4/7 밀리
최소 구멍 크기: 0.55mm
비아스: 27 (블라인 비아스 없음)
표면 가공: 몰입 은
실크 스크린: 위쪽이나 아래쪽에는 없습니다.
솔더 마스크: 위쪽이나 아래쪽에는 없습니다.
전기 테스트: 100% 전기 테스트는 운송 전에 수행됩니다.
품질 표준
이 PCB는 IPC-Class-2 표준을 충족하여 다양한 응용 프로그램에 높은 신뢰성을 보장합니다.
전형적 사용법
자동차 충돌 방지 시스템
세계 위치 위성 안테나
무선 통신 시스템
무선 통신용 마이크로 스트립 패치 안테나
직방송 위성
케이블 시스템에서의 데이터 링크
원격 계측기
전력 배후 비행기
LMDS 및 무선 광대역
기지국 인프라
사용 가능성
RO3203 PCB는 전 세계적으로 사용 가능하며, 고성능 RF 및 마이크로파 솔루션이 필요한 엔지니어 및 디자이너에게 훌륭한 선택입니다.
| PCB 재료: | 섬유 유리 섬유로 강화 된 세라믹으로 채워진 라미네이트 |
| 명칭: | RO3203 |
| 다이렉트릭 상수: | 30.02±0.04 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 10밀리 (0.254mm), 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 구리, HASL, ENIG, OSP 등 |
|
|
