제품 상세 정보:
|
| 소재: | 로저스 4003C 코어 | PCB 사이즈: | 66.95mm x 38.29mm = 1개, +/- 0.15mm |
|---|---|---|---|
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | ENEPIG |
| 레이어 총수: | 2 층 | PCB 두께: | 0.4 밀리미터 |
| 강조하다: | 로저 RO4003C 2층 PCB,12밀리 2층 PCB,검은색 실크스크린 2층 PCB |
||
로저스 RO4003C 고주파 PCB는 우수한 전기 성능과 제조성을 요구하는 응용 프로그램에 대한 최고의 선택입니다. This innovative material is a proprietary woven glass reinforced hydrocarbon/ceramic laminate that combines the beneficial properties of PTFE/woven glass with the ease of processing associated with epoxy/glass materialsRO4003C는 경쟁력 있는 비용으로 우수한 다이 일렉트릭 제어와 낮은 손실을 제공함으로써 돋보이며, 대용량, 성능에 민감한 애플리케이션에 이상적입니다.
주요 특징
다이렉트릭 상수 (Dk): 10 GHz에서 3.38 ± 0.05
분산 요인: 10GHz에서 0.0027
열전도: 0.71W/m/°K
다이전트 상수의 열 계수: +40ppm/°C (운영 범위: -50°C ~ 150°C)
열 팽창 계수 (CTE): 구리와 일치 (X: 11 ppm/°C, Y: 14 ppm/°C)
낮은 Z축 CTE: 46ppm/°C
유리 전환 온도 (Tg): > 280 °C
낮은 수분 흡수: 0.06%
이점
다층 보드 (MLB) 건설에 이상적입니다: RO4003C는 복잡한 PCB 설계에 특별히 설계되어 다층 구성에서 우수한 성능을 제공합니다.
비용 효율적인 제조: FR-4와 유사한 프로세스, 전통적인 마이크로 웨브 라미네이트에 비해 제조 비용이 낮습니다.
고용량 애플리케이션: 성능에 민감한 애플리케이션을 위해 설계되었으며, 높은 요구 환경에 대한 완벽한 선택입니다.
경쟁력 있는 가격: 품질이나 성능에 타협하지 않고 뛰어난 가치를 제공합니다.
| 재산 | RO4003C | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.55 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +40 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 19650 ((2,850) 19450 ((2,821) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 139(20.2) 100 ((14.5) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.3 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 11 14 46 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | 제1호 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |

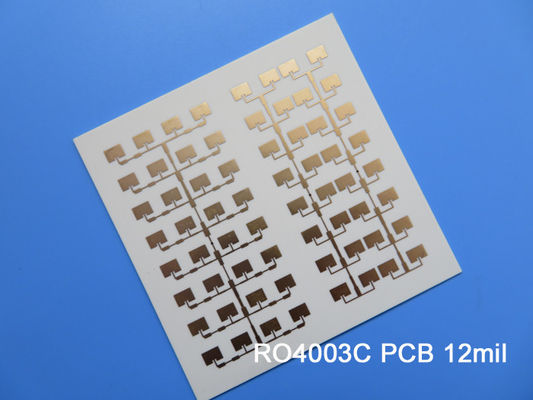

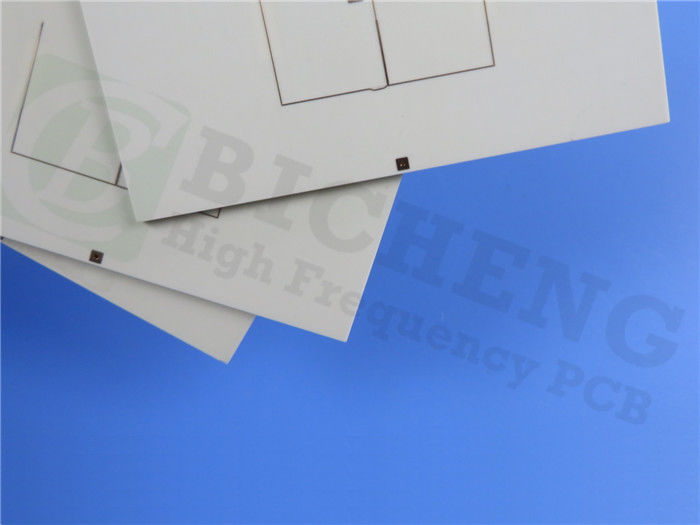

기술 사양의 측면에서 RO4003C는 양쪽 모두 35μm의 구리 층 두께와 0.305mm (12 mil) 의 핵 두께를 가진 2층 딱딱한 PCB 스택업을 갖추고 있습니다.보드의 크기는 66입니다..95 mm x 38.29 mm (± 0.15 mm), 0.4 mm의 완성된 보드 두께. 최소 4/4 밀리 미터의 흔적 / 공간을 지원하고 최소 구멍 크기가 0.4 mm입니다. 완성 된 구리 무게는 1 온스 (1.4 밀리) 외부 층에, 그리고 표면 마감은 ENEPIG입니다.
전형적 사용법
로저스 RO4003C PCB는 다재다능하며 다음과 같은 광범위한 응용 분야에 적합합니다.
셀룰러 기반 스테이션 안테나 및 전력 증폭기
RF 식별 태그
자동차용 레이더 및 센서
직방송 위성을 위한 LNB
사용 가능성
로저스 RO4003C PCB는 현대 고주파 애플리케이션의 요구를 충족하도록 설계되어 전 세계적으로 제공됩니다.그것은 PCB 기술에서 중요한 발전을 나타냅니다..
