| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

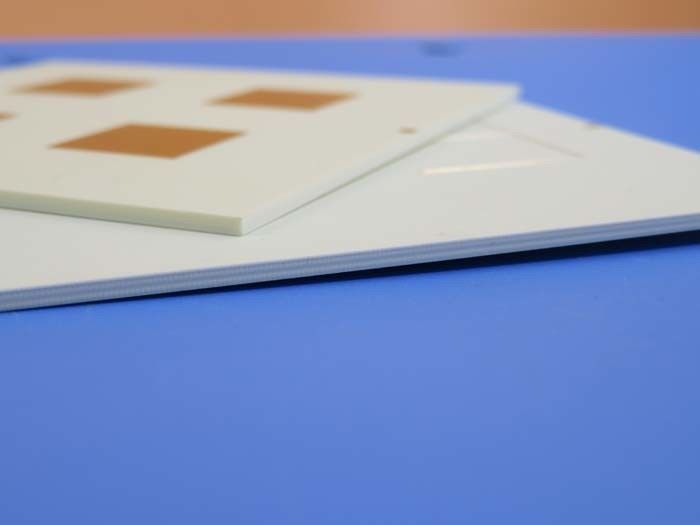

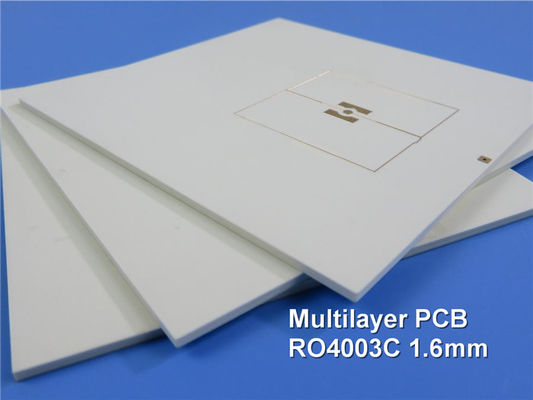

로저스 RO4003C 고주파 PCB는 예외적인 전기 성능과 제조 용이성을 요구하는 애플리케이션을 위해 설계되었습니다.이 첨단 재료는 가조 된 유리 강화 탄화수소 / 세라믹, PTFE / 직물 유리의 전기적 특성을 에포시 / 유리 복합재의 처리 장점과 함께 제공합니다. 여러 구성에서 제공됩니다.1080 및 1674의 유리조직 스타일을 포함하여, 모든 변형은 엄격한 라미네이트 전기 성능 사양을 유지합니다.
RO4450F 채권
RO4450F 접합판은 RO4000 시리즈 핵심 재료에 기반한 여러 종류로 구성되어 있으며, RO4000 라미네이트와 다층 구조에서 호환됩니다.높은 후처리 Tg는 완전히 완화 된 RO4450F 결합이 여러 라미네이션 주기를 처리 할 수 있기 때문에 순차적인 라미네이션을 필요로하는 다층에 RO4450F 결합을 훌륭한 선택으로 만듭니다.또한 FR-4 호환성 결합 요구 사항은 RO4450F 결합과 저 흐름 FR-4 결합을 단일 결합 주기를 사용하여 비동형 다층 구조로 결합 할 수 있습니다.
주요 특징
다이렉트릭 상수 (Dk): 10 GHz에서 3.38 ± 0.05
분산 요인: 10GHz에서 0.0027
열전도: 0.71W/m/°K
다이전트 상수의 열 계수: +40ppm/°C (운영 범위: -50°C ~ 150°C)
CTE 구리와 일치: X축: 11ppm/°C, Y축: 14ppm/°C
낮은 Z축 CTE: 46ppm/°C
유리 전환 온도 (Tg): > 280 °C
수분 흡수: 0.06%
| 재산 | RO4003C | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.55 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +40 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 19650 ((2,850) 19450 ((2,821) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 139(20.2) 100 ((14.5) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.3 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 11 14 46 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | 제1호 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
이점
RO4003C는 복잡한 PCB 설계에서 우수한 성능을 제공하여 다층 보드 (MLB) 건설에 이상적입니다. FR-4와 유사한 프로세스를 수행합니다.전통적인 마이크로 웨브 라미네이트에 비해 제조 비용이 낮아집니다.이 특징의 조합은 경쟁력 있는 가격에 신뢰성과 효율성을 요구하는 대용량 애플리케이션에 특히 적합합니다.
기술 사양

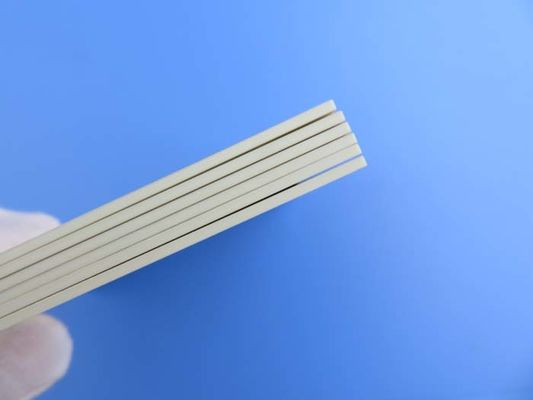

PCB 스택업: 4층 딱딱한 PCB
구리_층_1 - 35μm
로저스 4003C 코어 - 0.203mm (8mil)
구리_층_2 - 35μm
RO4450F 펀드플라이 - 0.101mm (4mil) *
구리_층_3 - 35μm
로저스 4003C 코어 - 0.203mm (8mil)
구리_층_4 - 35μm
보드의 크기는 112 mm x 121 mm (± 0.15 mm) 이며, 완성된 보드의 두께는 0.7 mm입니다. 최소 5/6 밀리 미터의 흔적 / 공간을 지원하고 최소 구멍 크기는 0.3 mm입니다.완성 된 구리 무게는 1 온스 (1.4 밀리) 는 외부층과 내부층 모두에 20μm의 비아플레이팅 두께를 가집니다. 표면은 ENIG이며, 위에 흰색 실크스크린과 녹색 용접 마스크가 있습니다.
이 PCB는 셀룰러 기지 스테이션 안테나와 전력 증폭기, RF 식별 태그, 자동차 레이더 및 센서,직접 방송 위성을 위한 LNB로저스 RO4003C PCB는 전 세계적으로 사용 가능하며, 첨단 재료 특성과 비용 효율적인 생산 방법으로 현대 고주파 애플리케이션의 요구를 충족시킵니다.
|
|
