| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
소개
로저스 RO4730G3 PCB는 안테나 애플리케이션을 위해 특별히 설계 된 최첨단 탄화수소 / 세라믹 / 섬유 유리 라미네이트입니다. 이 UL 94 V-0 등급 물질은 신뢰할 수있는,전통적인 PTFE 기반 라미네이트에 대한 저렴한 대안RO4730G3의 독특한 樹脂 시스템은 최적의 안테나 성능에 필요한 중요한 특성을 제공합니다. 표준 FR-4 및 고온 납 없는 용매 처리와 완전히 호환됩니다.RO4730G3는 전통적인 PTFE 라미네이트에 접착 된 구멍 준비에 필요한 특수 처리 필요성을 제거합니다.이 저렴한 가격으로 설계자는 비용과 성능을 효율적으로 최적화 할 수 있습니다.
특징
RO4730G3는 10 GHz에서 3.0 ± 0.05의 다이 일렉트릭 상수 (Dk) 를 자랑하며, 0.0의 낮은 방출 인수를 가지고 있습니다.0028그 열 계수 Dk는 34 ppm/°C이며, 재료는 15.9 ppm/°C (X), 14.4 ppm/°C (Y) 의 값으로 구리와 잘 일치하는 열 팽창 계수 (CTE) 를 나타냅니다.그리고 35.2 ppm/°C (Z). 유리 전환 온도 (Tg) 는 280 °C를 초과하고 분해 온도 (Td) 는 TGA 당 411 °C입니다. 또한 RO4730G3는 0.45 W/mK의 열전도,효율적인 열 분산.
| 재산 | RO4730G3 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.0±0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수,ε 설계 | 2.98 | Z | 1.7 GHz ~ 5 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0028 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| 2.5 GHz | |||||
| 열 계수 ε | +34 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | <0.4 | X, Y | mm/m | etech +E2/150 °C 후에 | IPC-TM-650 2.4.39A |
| 부피 저항성 (0.030") | 9 × 107 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 (0.030") | 7.2 × 105 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| PIM | -165 | dBc | 50오름 0.060" | 43 dBm 1900 MHz | |
| 전기 강도 (0.030") | 730 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
| 융통력 MD | 181 (26.3) | Mpa (kpsi) | NT1 국가 | ASTM D790 | |
| CMD | 139 (20.2) | ||||
| 수분 흡수 | 0.093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
| 열전도성 | 0.45 | Z | W/mK | 50°C | ASTM D5470 |
| 열 팽창 계수 | 15.9 14.4 35.2 |
X Y Z |
ppm/°C | -50°C~288°C | IPC-TM-650 2.4.4.1 |
| Tg | >280 | °C | IPC-TM-650 2.4.24 | ||
| Td | 411 | °C | ASTM D3850 | ||
| 밀도 | 1.58 | gm/cm3 | ASTM D792 | ||
| 구리 껍질 강도 | 4.1 | pli | 1온스, 로프로 EDC | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
이점
이 저손실 다이 일렉트릭 물질은 저 프로필 포일로 설계되어 수동적 인터모들레이션 (PIM) 및 낮은 삽입 손실을 줄입니다.독보적인 닫힌 미세공 채울기 가벼운 구조에 기여, 기존의 PTFE/글라스 라미네이트보다 약 30% 가벼워집니다. 낮은 Z축 CTE 30ppm/°C 이하, 높은 Tg,RO4730G3는 상당한 설계 유연성과 자동 조립 프로세스와 호환성을 제공합니다..
40ppm/°C 이하의 낮은 변압기 일정한 열 계수 (TCDk) 는 온도 범위에서 일관된 회로 성능을 보장합니다.특별히 구성이 된 열 고정성 樹脂 시스템은 제조 용이성과 신뢰할 수있는 접착 된 구멍 (PTH) 처리 기능을 제공합니다.또한 RO4730G3는 환경 친화적이며 납 없는 공정과 호환되며 RoHS를 준수합니다.
기술 사양

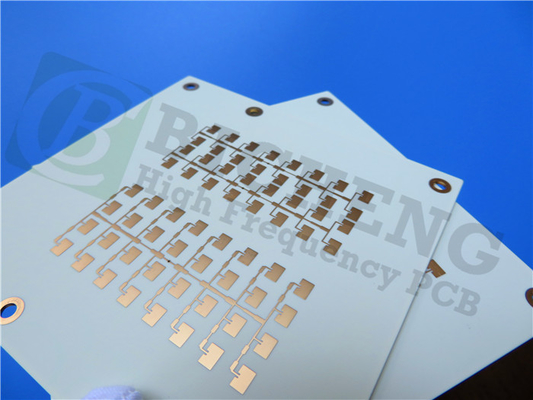

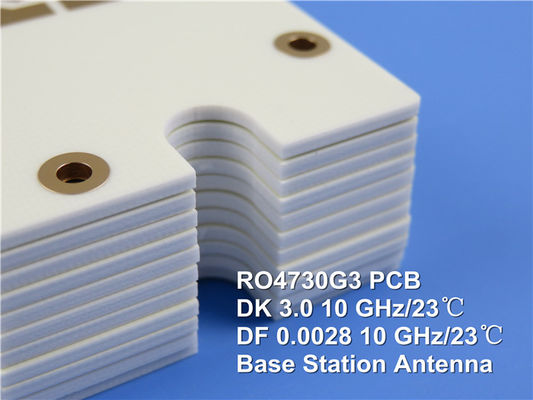

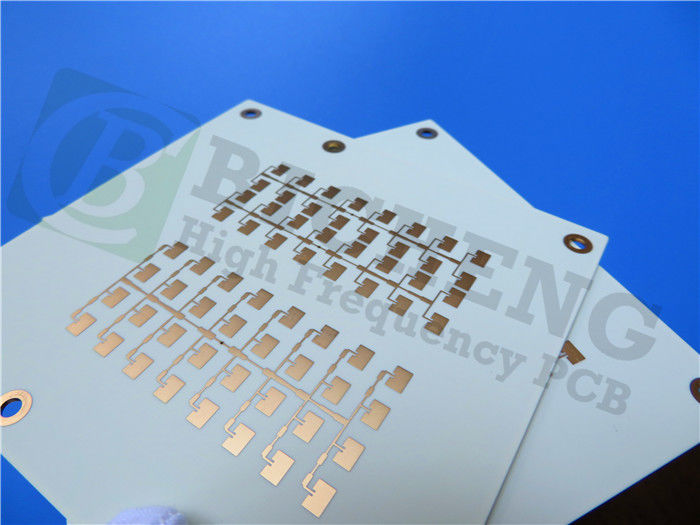

PCB는 2층의 딱딱한 스택업으로 구성되어 있습니다.
구리층 1: 35μm
로저스 RO4730G3 코어: 0.762mm (30 mil)
구리층 2: 35μm
보드의 크기는 88.2 mm x 66.47 mm (± 0.15 mm) 이며, 완성된 보드의 두께는 0.8 mm입니다. 최소 4/4 밀리 미터의 흔적 / 공간을 지원하고 최소 구멍 크기는 0.4 mm입니다.완성 된 구리 무게는 1 온스 (1.4 밀리) 로 표면층을 덮고, 비아 플래팅 두께는 20μm이다. 표면은 전기 없는 니켈 몰입 금 (ENIG) 이며, 위에 흰색의 실크 스크린과 녹색의 용접 마스크가 있습니다.
신청서
로저스 RO4730G3 PCB는 특히 셀룰러 기지 스테이션 안테나와 같은 애플리케이션에 적합합니다. 성능, 비용 효율성,그리고 처리 용이성은 통신 산업의 엔지니어와 디자이너에게 이상적인 선택으로 만듭니다..
사용 가능성
로저스 RO4730G3 PCB는 전 세계적으로 사용 가능하며, 고급 특성과 사용자 친화적인 처리 방법으로 현대 안테나 애플리케이션의 요구를 충족시킵니다.
| PCB 재료: | 탄화수소 세라믹 직물 유리 |
| 지정자: | RO4730G3 |
| 다이렉트릭 상수: | 3.0 ±0.05 (처리) |
| 2.98 (디자인) | |
| 계층 수: | 1층, 2층, 다층 |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm) |
| 라미네이트 두께 ((하프 프로필 구리): | 5.7mil ((0.145mm), 10.7mil ((0.272mm), 20.7mil ((0.526mm, 30.7mil ((0.780mm), 60.7mil ((1.542mm) |
| 라미네이트 두께 (ED 구리) | 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, Immersion tin, Immersion silver, OSP 등 |
|
|
