| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

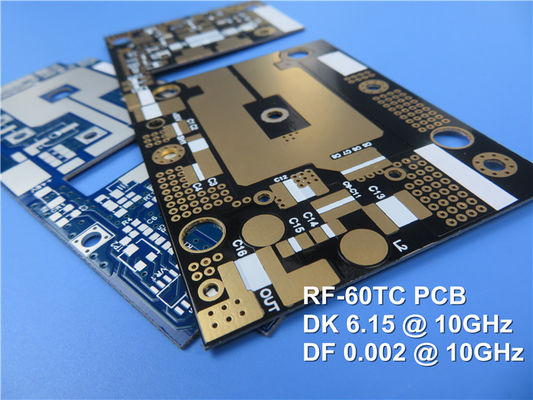

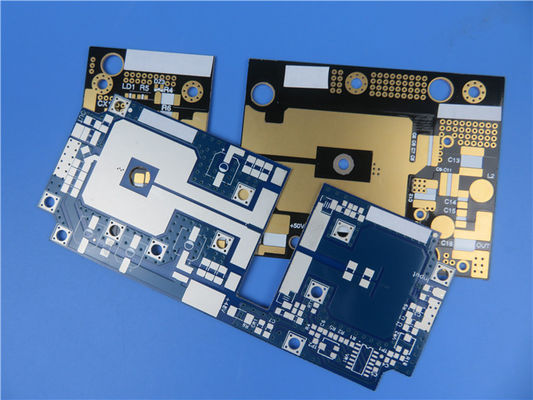

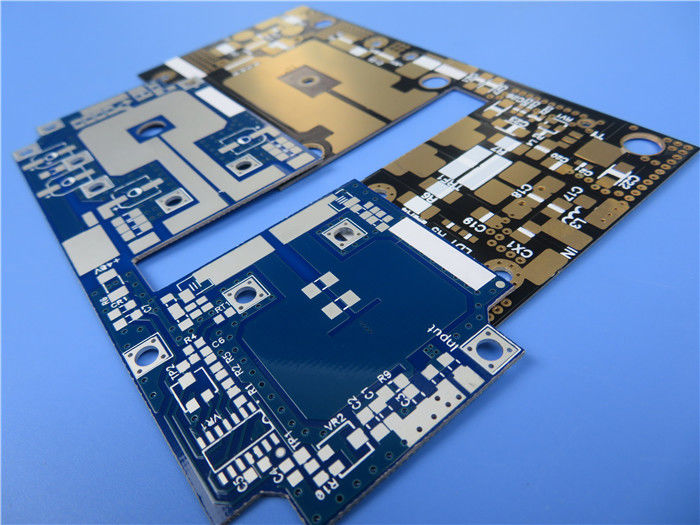

우리는 RF-60TC를 탑재한 새로 선보인 2층 인쇄회로판 (PCB) 을 소개합니다. 고전력 RF 및 마이크로파 애플리케이션을 위해 고주파 라미네이트입니다.이 첨단 재료는, 유리로 강화 된 PTFE는 예외적인 열 전도성을 가지고 있으며 소형 안테나 설계 및 다른 고 효율 응용 프로그램에 이상적입니다.
주요 특징
RF-60TC는 10GHz에서 6.15의 다이 일렉트릭 상수 (Dk) 와 0의 낮은 소분 요인을 자랑합니다.002, RF 회로에서 향상 된 이득과 효율성을 제공합니다. 그것의 높은 열 전도성 0.5 온스 구리와 1.05 W/m*K에 대한 1.0 W/m*K 1 온스작동 온도를 낮추고 활성 구성 요소의 신뢰성을 높입니다.또한 RF-60TC는 0.03%의 낮은 수분 흡수율과 -3.58 ppm/°C의 Dk 열 계수, 광범위한 온도 범위에서 안정적인 성능을 보장합니다.
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| Dk @ 10 GHz | IPC-650 25.5.5.1(변경) | 60.15 ± 0.15 | 60.15 ± 0.15 | ||
| Df @ 10 GHz | IPC-650 25.5.5.1(변경) | 0.002 | 0.002 | ||
| TcK | ppm/°C | - 3번581 | ppm/°C | - 3번581 | |
| 다이 일렉트릭 분해 | IPC-650 25.6 | kV | 55 | kV | 55 |
| 다이 일렉트릭 강도 | IPC-650 25.6.2 | V/mil | 550 | V/mm | 21,654 |
| 활 저항 | IPC-650 25.1 | 2초 | >180 | 2초 | >180 |
| 수분 흡수 | IPC-650 26.2.1 | % | 0.03 | % | 0.03 |
| 굽기 힘(MD) | IPC-650 24.4 | PSI | 10,000 | N/mm2 | 69 |
| 굽기 힘(CD) | IPC-650 24.4 | PSI | 9,000 | N/mm2 | 62 |
| 팽창 강도(MD) | IPC-650 24.19 | PSI | 9,000 | N/mm2 | 62 |
| 팽창 강도(CD) | IPC-650 24.19 | PSI | 7,000 | N/mm2 | 48 |
| 유니 즈 모듈(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | N/mm2 | 4971 |
| 포이슨 비율(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
| 껍질 강도1온스 ED) | IPC-650 24.8 | 파운드/인 | 8 | N/mm | 1.43 |
| 열전도성(무복) | IPC-650 24.50 | W/M*K | 0.9 | W/M*K | 0.9 |
| 열전도성(CH/CH) | IPC-650 24.50 | W/M*K | 1 | W/M*K | 1 |
| 열전도성(C1/C1) | IPC-650 24.50 | W/M*K | 1.05 | W/M*K | 1.05 |
| 차원 안정성(MD) | IPC-650 24.39 세컨트 54(빵 후) | 밀스/인 | 0.01 | mm/M | 0.01 |
| 차원 안정성(CD) | IPC-650 24.39 세컨트 54(빵 후) | 밀스/인 | 0.69 | mm/M | 0.69 |
| 차원 안정성(MD) | IPC-650 24.39 세컨트 55(열압) | 밀스/인 | 0.06 | mm/M | 0.06 |
| 차원 안정성(CD) | IPC-650 24.39 세컨트 55(열압) | 밀스/인 | 0.8 | mm/M | 0.8 |
| 표면 저항성 | IPC-650 25.17.1(습기 후) | 모흐 | 1.0 x 108 | 모흐 | 1.0 x 108 |
| 부피 저항성 | IPC-650 25.17.1(습기 후) | MOHm/cm | 1.0 x 108 | MOHm/cm | 1.0 x 108 |
| CTE(X,Y 축) | IPC-650 24.41(RT-150)°C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
| CTE(Z축) | IPC-650 24.41(RT-150)°C) | ppm/°C | 40 | ppm/°C | 40 |
| 밀도(특수 중력) | IPC-650 23.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| 특정 열 | IPC-650 24.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td(2% Wt. 손실) | IPC-650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
| Td(5% Wt. 손실) | IPC-650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
| 불화성 등급 | UL 94 | V-0 | V-0 |
PCB 사양
이 PCB는 다음과 같은 강력한 스택업으로 구성됩니다.
- 구리 층 1: 35 μm
- RF-60TC 코어: 0.254mm (10m)
- 구리층 2: 35 μm
PCB의 전체 크기는 49.44 mm x 36.88 mm ± 0.15 mm이며, 0.37 mm의 완성 두께가 있습니다. 최소 4/5 mil의 흔적 / 공간을 지원하며 최소 구멍 크기는 0.25 mm입니다.PCB는 블라인드 비아 없이 설계되었습니다, 양쪽 외부 층에 1 온스 (1.4 밀리) 의 완공 구리 무게를 특징으로합니다.
표면 완공을 위해 PCB는 몰입 틴을 사용하며, 상단에는 흰색 실크 스크린이 있으며, 바닥은 실크 스크린과 용접 마스크가 없습니다.각 PCB는 최적의 성능을 보장하기 위해 운송 전에 100% 전기 테스트를 거칩니다..
| PCB 재료: | PTFE 기반의, 세라믹으로 채워진 유리섬유 |
| 명칭: | RF-60TC |
| 다이렉트릭 상수: | 6.15 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm) |
| PCB 두께: | 10mil (0.254mm); 20mil (0.508mm), 25mil ((0.635mm); 30mil (0.762mm), 60mil (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 비친 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP 등 |
신청서
이 다재다능한 PCB는 다음과 같은 다양한 응용 분야에 적합합니다.
- 고전력 증폭기
- 소형 안테나
- GPS, 패치, RFID 리더
- 필터, 결합기 및 분단기
- 위성 부품
품질 보장 및 가용성
이 PCB는 IPC-클래스 2 표준에 따라 생산되며 전 세계 배송에 사용할 수 있습니다.표준 PCB 설계 작업 흐름과 호환성을 보장합니다.
RF-60TC 재료를 활용하면 고주파 애플리케이션에서 우수한 성능과 신뢰성을 얻을 수 있으며 정교한 RF 회로 설계에 이상적인 옵션이됩니다.
|
|
