제품 상세 정보:
|
| 소재: | RO3006 | PCB 두께: | 25mil |
|---|---|---|---|
| PCB 사이즈: | 51.31mm x 111.92mm | 레이어 총수: | 2 층 |
| 구리 중량: | 1oZ | 표면 마감: | 침지 금 |
| 실크 스트린: | 흰색 | ||
| 강조하다: | 침지 금 PCB,25mml PCB,로저스 RO3006 PCB |
||

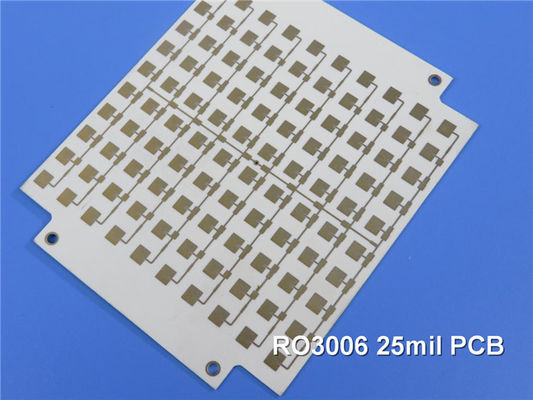

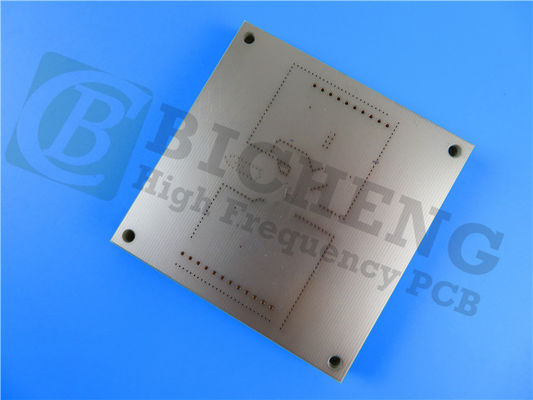

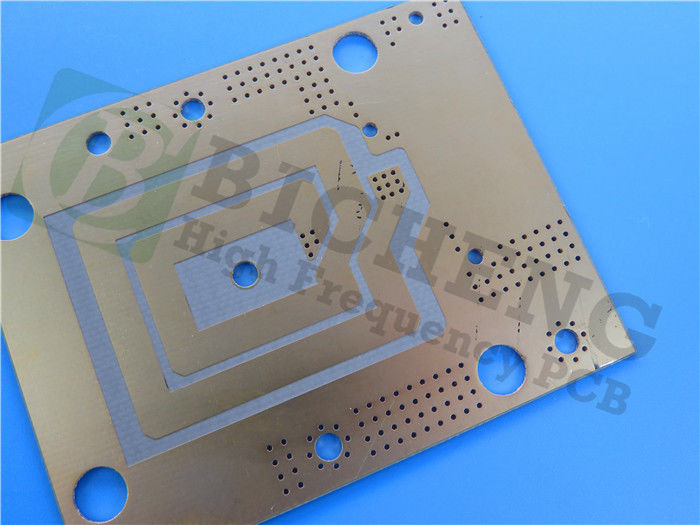

로저스 RO3006 PCB 25mmil 2층 몰입 금 회로판
우리의 고성능 로저스 RO3006 PCB를 소개합니다. 뛰어난 전기 및 기계적 안정성을 보장하는 고급 세라믹으로 채워진 PTFE 복합 물질로 설계되었습니다.일관성 있는 다이 일렉트릭 성질을 가진,이 PCB는 다양한 산업에 걸쳐 까다로운 애플리케이션에서 우수하도록 설계되었습니다.
주요 특징
- 재료: 로저스 RO3006 세라믹으로 채워진 PTFE 복합물
- 다이 일렉트릭 상수: 6.15 ± 0.15 10 GHz, 23°C
- 분산 요인: 0.002 10GHz, 23°C
- 열 특성: Td > 500°C, 열 전도성 0.79 W/mK
- 수분 흡수: 0.02%
- 열 팽창 계수: X/Y 축: 17 ppm/°C, Z 축: 24 ppm/°C (-55 ~ 288 °C)
| 재산 | RO3006 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 60.15±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 6.5 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.002 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -262 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.27 0.15 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1498 1293 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.86 | j/g/k | 계산 | ||
| 열전도성 | 0.79 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.6 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 7.1 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 연화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
이점
- 균일 기계적 특성: 다층 보드 설계에 이상적입니다. 특히 다이 일렉트릭 상수의 범위가 필요한 경우입니다.
- 낮은 플레인 팽창 계수: 구리 팽창과 일치하여 신뢰할 수있는 표면 장착 조립체를 보장하여 온도 민감한 응용 프로그램에 적합합니다.
- 비용 효율적인 제조: 우리의 대량 제조 프로세스는 품질에 타협하지 않고 경제적인 라미네이트 가격을 허용합니다.
PCB 사양
- 건설:
- 구리 층 1: 35 μm
- 로저스 RO3006 기판: 25 밀리 (0.635 mm)
- 구리층 2: 35 μm
로저스 RO3006 PCB는 51.31 mm x 111.92 mm의 크기를 가지고 있으며 두 조각으로 구성되어 있으며 다양한 응용 분야에 다재다능합니다. 제조 사양에는 최소 5/4 밀리 / 공간 및 최소 구멍 크기가 0.4mm가 포함됩니다. 완성 된 보드의 두께는 0.76mm이며 완성 된 구리 무게는 1 온스 (1.4 밀리) 로비아 플래팅 두께는 20μm이며, 표면 마감은 강화된 내구성을 위해 몰입 금입니다.
위쪽 실크 스크린은 흰색이고, 아래쪽 실크 스크린은 없습니다. 상위 용접 마스크는 녹색으로, 흔적 가시성을 향상시킵니다. 신뢰성을 보장하기 위해,각 PCB는 출하 전에 100% 전기 테스트를 거칩니다..
| PCB 재료: | 세라믹으로 채워진 PTFE 복합물 |
| 명칭: | RO3006 |
| 다이렉트릭 상수: | 6.15 |
| 분산 요인 | 0.002 10GHz |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 라미네이트 두께: | 5밀리 (0.127mm), 10밀리 (0.254mm), 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |
예술 작품 과 표준
- 그림: 게르버 RS-274-X
- 승인된 표준: IPC-클래스-2
- 사용 가능성: 전 세계
전형적 사용법
로저스 RO3006 PCB는 다음과 같은 용도로 적합합니다.
- 자동차 레이더 응용
- 글로벌 위치 위성 안테나
- 셀룰러 통신 시스템 (전력 증폭기 및 안테나)
- 무선 통신용 패치 안테나
- 직방송 위성
- 케이블 시스템에서의 데이터 링크
- 원격 계측기
- 전력 배후기
로저스 RO3006 PCB의 신뢰성과 성능으로 여러분의 프로젝트를 높여주십시오
