| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

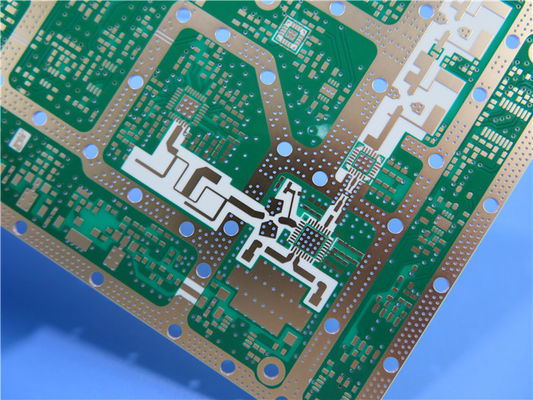

우리는 RO4534 기판을 이용한 신규 PCB를 소개합니다. 안테나 시장의 엄격한 요구사항을 충족시키기 위해 세심하게 제작되었습니다.RO4534 라미네이트는 RO4000 시리즈의 성공을 기반으로합니다.이 세라믹으로 채워진, 유리로 강화된 탄화수소 물질은 제어 된 변압성 상수, 낮은 손실 성능,우수한 수동 인터모들레이션 (PIM) 반응, 그것은 마이크로 스트립 안테나 응용 프로그램에 대한 이상적인 선택입니다.
주요 특징
- 다이 일렉트릭 상수: 10GHz에서 3.4
- 분산 요인: 10 GHz에서 0.0027
- PIM 값: 전형적인 -157 dBC
- 열 확장 계수 (CTE) **:
- X축: 11ppm/°C
- Y축: 14ppm/°C
- Z축: 46ppm/°C
- 유리 전환 온도 (Tg): > 280 °C
- 수분 흡수: 0.06%
- 납 없는 공정 호환성: 예
이점:
- 낮은 손실, 낮은 Dk 및 낮은 PIM 반응
- 표준 PCB 제조와 호환되는 열성 樹脂 시스템
- 더 큰 크기의 패널에서 더 큰 양을 위해 우수한 차원 안정성
- 취급 중에 기계적 형태를 유지하기 위한 균일한 기계적 특성
- 높은 열전도성, 더 나은 전력 처리
- 구리와 유사한 CTE, PCB 안테나에서 스트레스를 감소
| 재산 | RO4534 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수, er 프로세스 | 3.4 ± 0.08 | Z | - | 10 GHz/23°C 2.5 GHz | IPC-TM-6502.5.5.5 |
| 분산 요인 | 0.0022 | Z | - | 2.5 GHz/23°C | IPC-TM-650, 25.5.5 |
| 0.0027 | 10 GHz/23°C | ||||
| PIM (유형적) | -157 | - | dBc | 반사된 43dBm 스캔 톤 | Summitek 1900b PIM 분석기 |
| 다이 일렉트릭 강도 | >500 | Z | V/mil | 0.51mm | IPC-TM-650, 25.6.2 |
| 차원 안정성 | <0.3 | X,Y | mm/m (밀리/인치) | 에치 후 | IPC-TM-650, 24.39A |
| 열 팽창 계수 | 11 | X | ppm/°C | -55~288°C | IPC-TM-650, 24.41 |
| 14 | Y | ||||
| 46 | Z | ||||
| 열전도성 | 0.6 | - | W/(m.K) | 80°C | ASTM C518 |
| 수분 흡수 | 0.06 | - | % | D48/50 | IPC-TM-650, 26.2.1 ASTM D570 |
| Tg | >280 | - | °C TMA | A | IPC-TM-650, 24.24.3 |
| 밀도 | 1.8 | - | gm/cm3 | - | ASTM D792 |
| 구리 껍질 강도 | 6.3 (1.1) | - | 파운드/인 (N/mm) | 1온스 EDC 용접 후 플라트 | IPC-TM-650, 24.8 |
| 연화성 | 비 FR | - | - | - | UL 94 |
| 납 없는 공정 호환성 | 네 | - | - | - | - |

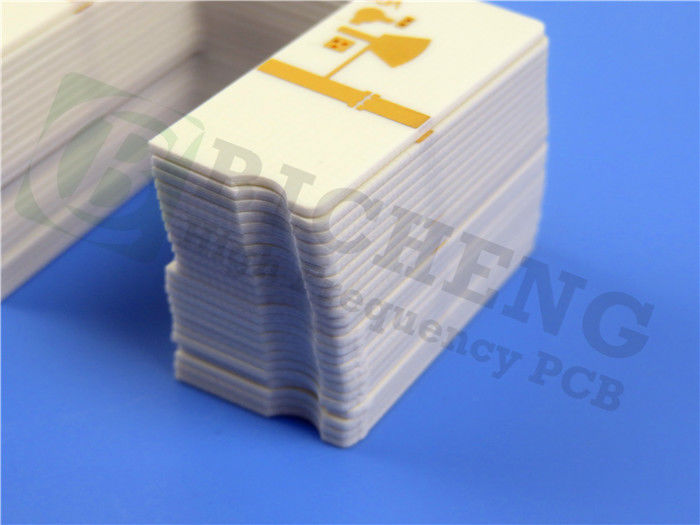

PCB 스택업
이 PCB는 견고한 2층 단단한 스택업을 갖추고 있습니다.
- 구리 층 1: 35 μm
- RO4534 코어: 0.762mm
- 구리층 2: 35 μm
건설 세부 사항
PCB의 크기는 73.2 mm x 36.44 mm (± 0.15 mm) 이며, 0.8 mm의 완성 두께로 최소 4/4 mil의 흔적 / 공간을 수용하고 최소 구멍 크기는 0.3 mm입니다.외층은 1 온스 (1 oz) 의 완공 구리 무게가 있습니다..4 밀리), 비아 플래팅 두께는 20μm이다. 표면 완성도는 몰입 은이며, 흰색 상단 실크 스크린과 파란색 하단 실크 스크린이 특징이다. 양쪽에 용접 마스크가 적용되지 않습니다.각 보드는 높은 품질을 보장하기 위해 운송 전에 100% 전기 테스트를 거칩니다..
| PCB 재료: | 세라믹으로 채워진, 유리로 강화된 탄화수소 |
| 명칭: | RO4534 |
| 다이렉트릭 상수: | 3.4 |
| 분산 요인 | 0.0027 10GHz |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 라미네이트 두께: | 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |
준수 및 사용 가능성
- 그림 형식: 게르버 RS-274-X
- 품질 표준: IPC-클래스-2
- 사용 가능성: 전 세계
전형적 사용법
- 셀룰러 인프라 기지 스테이션 안테나
- WiMAX 안테나 네트워크
RO4534 PCB의 고급 기능을 활용하여 안테나 설계에서 성능과 비용 효율성을 향상시키고, 어려운 환경에서 신뢰할 수있는 기능을 보장합니다.
|
|
