| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

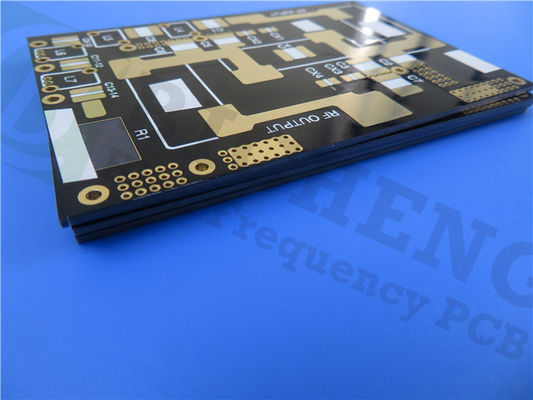

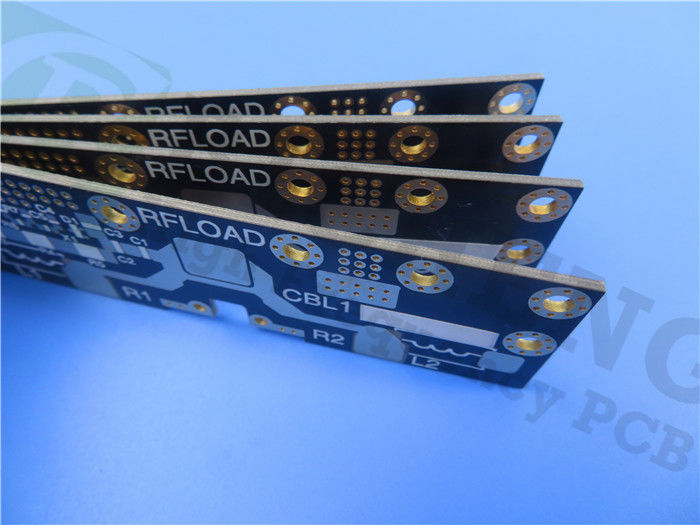

우리는 고주파 및 광대역 애플리케이션을 위해 특별히 설계된 RT/duroid 5880 재료를 이용한 새로 선보인 PCB를 소개합니다.로저스 RT/더로이드 5880 라미네이트는 유리 마이크로 섬유로 강화된 PTFE 복합재료입니다., 낮은 다이 일렉트릭 상수 (Dk) 와 낮은 다이 일렉트릭 손실을 제공합니다. 무작위로 지향되는 마이크로 섬유는 다이 일렉트릭 상수의 균일성을 유지하는 데 도움이됩니다.이 물질을 요구 RF 환경에 이상적으로 만드는.
주요 특징
- 다이 일렉트릭 상속: 2.2 10 GHz/23°C에서 ±0.02의 좁은 허용량
- 분산 요인: 10 GHz에서 0.0009
- 다이 일렉트릭 상수의 온도 계수 (TCDk): -125 ppm/°C
- 수분 흡수: 0.02%
- CTE (열력 확장 계수):
- X축: 31 ppm/°C
- Y축: 48ppm/°C
- Z축: 237 ppm/°C
- 동위성 성질: 모든 방향으로 일관된 성능을 보장
이점
- 일률적인 전기적 특성: 넓은 주파수 범위에서 일관된 성능을 유지합니다.
- 가공 가능성: 특정 설계 필요에 맞게 쉽게 절단, 모양, 가공.
- 화학 저항성: 에치 및 플래팅 공정에서 일반적으로 사용되는 용매 및 반응기에 저항합니다.
- 습성 저항: 높은 습도 환경에 적합하며 신뢰성을 보장합니다.
- 확립 된 재료: 고 주파수 애플리케이션에 대한 잘 알려진 선택.
- 낮은 전기 손실: 강화 된 PTFE 재료 중 가장 낮은 손실 특성을 제공합니다.
| NT1기생물 | ||||||
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 2.20 2.20±0.02 스펙 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 다이렉트릭 상수,ε 설계 | 2.2 | Z | 제1호 | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0004 0.0009 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 열 계수 ε | -125 | Z | ppm/°C | -50°C150까지°C | IPC-TM-650 2.5.5.5 | |
| 부피 저항성 | 2 x 107 | Z | 크기가 크다 | C/96/35/90 | ASTM D 257 | |
| 표면 저항성 | 3 x 107 | Z | 모흐 | C/96/35/90 | ASTM D 257 | |
| 특정 열 | 0.9623) | 제1호 | j/g/k (cal/g/c) |
제1호 | 계산 | |
| 튼튼성 모듈 | 23에서 테스트°C | 100에서 테스트°C | 제1호 | MPa ((kpsi) | A | ASTM D 638 |
| 1070 ((156) | 450 ((65) | X | ||||
| 860 ((125) | 380 ((55) | Y | ||||
| 극심 한 스트레스 | 29 (4.2) | 20(2.9) | X | |||
| 273.9) | 18(2.6) | Y | ||||
| 최후의 압력 | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| 압축 모듈 | 710(103) | 500 ((73) | X | MPa ((kpsi) | A | ASTM D 695 |
| 710(103) | 500 ((73) | Y | ||||
| 940 ((136) | 670(97) | Z | ||||
| 극심 한 스트레스 | 27(3.9) | 22(3.2) | X | |||
| 29 (5.3) | 21(3.1) | Y | ||||
| 52 (7.5) | 43(6.3) | Z | ||||
| 최후의 압력 | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| 수분 흡수 | 0.02 | 제1호 | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 열전도성 | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
| 열 팽창 계수 | 31 48 237 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | 제1호 | °CTGA | 제1호 | ASTM D 3850 | |
| 밀도 | 2.2 | 제1호 | gm/cm3 | 제1호 | ASTM D 792 | |
| 구리 껍질 | 31.2 ((5.5) | 제1호 | 플리 ((N/mm) | 1oz ((35mm) EDC 포일 용매 플라트 후 |
IPC-TM-650 2.4.8 | |
| 연화성 | V-0 | 제1호 | 제1호 | 제1호 | UL 94 | |
| 납 없는 공정 호환성 | 네 | 제1호 | 제1호 | 제1호 | 제1호 | |
PCB 스택업
- 구리 층 1: 35 μm
- RT 드로이드 5880 코어: 0.254 mm (10 mil)
- 구리층 2: 35 μm
- RO4450F Prepreg Bondply: 0.101 mm (4 밀리)
- RT 드로이드 5880 코어: 0.787 mm (31 mil)
- 구리 층 3: 35 μm
건설 세부 사항
PCB의 크기는 274.32 mm x 179.65 mm (± 0.15 mm) 이며 완성 두께는 1.2 mm입니다. 최소 흔적 / 공간은 5/5 mils이며 최소 구멍 크기는 0.4 mm입니다.완성 된 구리 무게는 1 온스 (1.4 밀리) 는 내부층과 외부층 모두에 20μm의 비아플레이팅 두께를 가집니다. 표면은 침수 틴이며 양쪽에 실크스크린이나 용접 마스크가 적용되지 않습니다.각 보드는 품질을 보장하기 위해 배송 전에 100% 전기 테스트를 거칩니다..
준수 및 사용 가능성
RT/Duroid 5880 PCB는 엄격한 산업 표준을 충족하도록 설계되었으며, Gerber RS-274-X 형식의 아트워크를 갖추고 있습니다.다양한 애플리케이션에서 신뢰성과 성능을 보장합니다.이 제품은 전 세계 유통을 위해 제공되며 전 세계 고객에게 접근 할 수 있습니다.
전형적 사용법
- 상업용 항공용 광대역 안테나
- 마이크로 스트립 및 스트립 라인 회로
- 밀리미터 파도의 응용
- 레이더 시스템
- 안내 시스템
- 포인트에서 포인트까지의 디지털 라디오 안테나
고주파 애플리케이션에서 성능과 신뢰성을 향상시키기 위해 RT/Duroid 5880 PCB의 예외적인 특성을 활용하여 어려운 환경에서 안정적인 동작을 보장합니다.
|
|
