| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
RT/더로이드 6035HTC PCB는 고전속 회로 재료로 고전력 RF 및 마이크로파 애플리케이션을 위해 특별히 설계되었습니다.이 PCB는 열 관리와 성능이 중요한 까다로운 환경에 특별한 선택입니다.표준 RT/duroid 6000 제품보다 거의 2.4배의 열 전도성을 가지고 있어 효율적인 열 방출을 보장하여 고전력 애플리케이션에 이상적입니다.
RT/더로이드 6035HTC PCB의 주요 특징은 10 GHz와 23°C에서 3.5 ± 0.05의 다이 일렉트릭 상수 (DK) 와 0.0013 같은 주파수와 온도에서이 물질은 -66 ppm/°C의 변전열 계수와 0.06%의 수분 흡수율을 나타냅니다. 또한 80°C에서 1.44 W/m/K의 열전도와 함께이 PCB는 뛰어난 열 성능을 제공합니다., 높은 전력 시나리오에서 낮은 운영 온도와 향상된 신뢰성에 기여합니다.
| NT1기생물 | |||||
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.6 | Z | 8 GHz - 40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인 | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -66 | Z | ppm/°C | -50°C~150°C | mod IPC-TM-650, 2.5.5.5 |
| 부피 저항성 | 108 | MΩ.cm | A | IPC-TM-650, 25.17.1 | |
| 표면 저항성 | 108 | MΩ | A | IPC-TM-650, 25.17.1 | |
| 차원 안정성 | -0.11 -008 | CMD MD | mm/m (밀리/인치) | 0.030" 1온스 EDC 엽지 진열 후 두께 '+E4/105 | IPC-TM-650 2.4.39A |
| 튼튼성 모듈 | 329 244 | MD CMD | kpsi | 40 h @23°C/50RH | ASTM D638 |
| 수분 흡수 | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| 열 확장 계수 (-50 °C~288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
| 열전도성 | 1.44 | W/m/k | 80°C | ASTM C518 | |
| 밀도 | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| 구리 껍질 강도 | 7.9 | pli | 20초 @ 288 °C | IPC-TM-650 2.4.8 | |
| 연화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
| PCB 재료: | 세라믹으로 채워진 PTFE 복합재 |
| 명칭: | NT1기생물 |
| 다이렉트릭 상수: | 30.50±0.05 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 10밀리 (0.254mm), 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 구리, HASL, ENIG, OSP 등 |

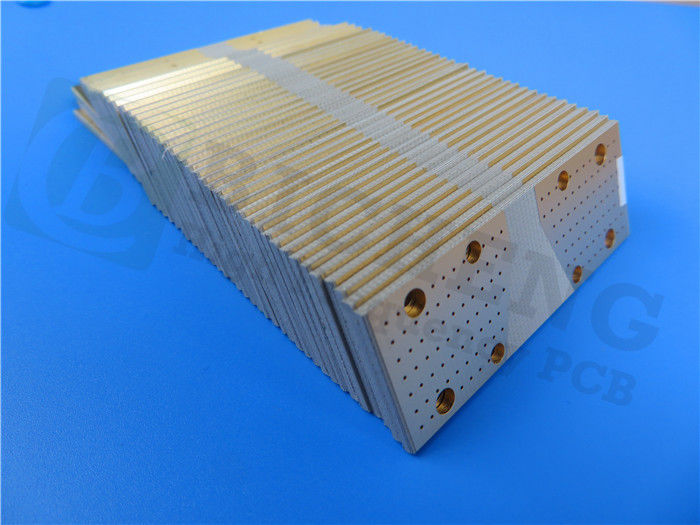

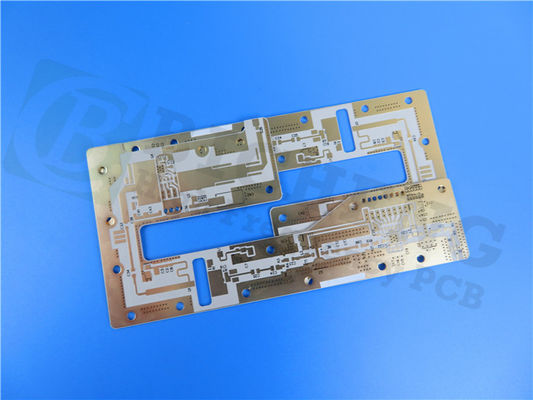

이 PCB의 구조는 두 층의 딱딱한 스택업으로 구성되어 있으며, 두 층에 35μm의 구리와 0.762mm (30 mil) RT/duroid 6035HTC의 코어를 포함하고 있습니다. 49.23 mm x 55의 정밀한 보드 크기가 있습니다.55mm (± 0).15mm) 는 0.83mm의 완성된 판 두께와 최소 6/5mL의 흔적 / 공간으로 보완됩니다. 최소 구멍 크기가 0.6mm이며 맹인 비아스가 없습니다.이 PCB는 엄격한 성능 사양을 충족하도록 제작되었습니다.잠수 금 표면 완화는 우수한 용접성을 보장하고, 파란색 상단 용접 마스크는 조립 중에 가시성을 향상시킵니다.
이 PCB는 Gerber RS-274-X 아트워크 형식과 호환되며 IPC-Class-2 품질 표준을 준수하여 업계의 기대에 부응하도록 보장합니다.전 세계 엔지니어들에게 접근할 수 있도록.
RT/duroid 6035HTC PCB의 전형적인 응용 분야는 고전력 RF 및 마이크로 웨브 증폭기, 결합기, 필터, 조합기 및 전력 분할기입니다.첨단 열 관리 기능과 우수한 고주파 성능으로, 이 PCB는 신뢰성과 효율성을 요구하는 현대 전자 설계에 귀중한 자산입니다.
|
|
