TLX-8 PCB 50mil 이중층 몰입 금 1OZ RF 회로

TLX-8 PCB 50mil 이중층 몰입 금 1OZ RF 회로

모크: 1pcs
가격: USD9.99-99.99/PCS
표준 포장: 진공 bags+Cartons
배달 기간: 8~9 일
지불 방법: T/T
공급 능력: 5000PCS / 월
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
소재:
TLX-8
레이어 총수:
2 층
PCB 사이즈:
130mm x 75mm=1PCS, +/- 0.15mm
PCB 두께:
50mil
구리 중량:
1 온스 (1.4 밀리) 외층
표면 마감:
침지 금
강조하다:

1OZ RF 회로 PCB

,

TLX-8 PCB

,

50밀리 배층 몰입 금 PCB

제품 설명

TLX-8 PCB는 다양한 RF 응용 분야에서 신뢰성을 위해 설계된 고성능 PTFE 유리섬유 라미네이트로 만든 특수 인쇄 회로 보드입니다.이 다재다능 한 재료 는 낮은 층 수 를 가진 마이크로 웨브 디자인 에 이상적 이다, 우주 발사, 고온 엔진 모듈 및 해상 응용 프로그램과 같은 심각한 환경에서 기계적 강화를 제공합니다.



주요 특징
- 우수한 PIM 값: 향상된 성능을 위해 -160 dBc 이하의 값을 달성합니다.
- 기계 및 열 특성: 극한 조건에서 예외적인 탄력성.
- 낮은 & 안정적 다이 일렉트릭 상수 (Dk): 일관된 성능을 보장합니다.
- 차원 안정성: 다양한 조건 하에 무결성을 유지 합니다.
- 낮은 수분 흡수: 성능 저하의 위험을 최소화합니다.
- UL 94 V0 등급: 엄격한 불화성 표준을 준수합니다.

전기적 특성
- 다이 일렉트릭 상수 @ 10 GHz: 2.55 ± 0.04
- 분산 요인 @ 10 GHz: 00018
- 표면 저항성: 6.605 x 10^8 Mohm (높은 온도), 3.550 x 10^6 Mohm (습기)
- 부피 저항력: 1.110 x 10^10 Mohm/cm (높은 온도), 1.046 x 10^10 Mohm/cm (습도)



TLX-8 전형적 값
재산 시험 방법 단위 가치 단위 가치
DK @10 GHz IPC-650 25.5.3   2.55   2.55
Df @1.9 GHz IPC-650 25.5.5.1   0.0012   0.0012
Df @10 GHz IPC-650 25.5.5.1   0.0017   0.0017
다이 일렉트릭 분해 IPC-650 25.6 kV >45 kV >45
수분 흡수 IPC-650 26.2.1 % 0.02 % 0.02
융통력 (MD) ASTM D 709 PSI 28,900 N/mm2
플렉서력 (CD) ASTM D 709 PSI 20,600 N/mm2
튼튼성 (MD) ASTM D 902 PSI 35,600 N/mm2
튼튼성 (CD) ASTM D 902 PSI 27,500 N/mm2
브레이크 (MD) 에 있는 길쭉함 ASTM D 902 % 3.94 % 3.94
틈에 있는 길쭉함 ((CD)) ASTM D 902 % 3.92 % 3.92
영의 모듈 (Young's Modulus) ASTM D 902 kpsi 980 N/mm2
영의 모듈 (Young's Modulus) ASTM D 902 kpsi 1,200 N/mm2
영의 모듈 (Young's Modulus) ASTM D 3039 kpsi 1,630 N/mm2
포이슨 비율 ASTM D 3039   0.135 N/mm
껍질 강도 ((1온스) IPC-650 240.8초5.2.2 (열압) 라인어 인치 15 N/mm
껍질 강도 ((1온스.RTF) IPC-650 240.8초5.2.2 (열압) 라인어 인치 17 N/mm
껍질 강도 (~ 1⁄2 온스) IPC-650 24.8.3 (올린 온도) 라인어 인치 14 N/mm
껍질 강도 (~ 1⁄2 온스) IPC-650 240.8초5.2.2 (열압) 라인어 인치 11 N/mm
껍질 껍질 껍질 껍질 껍질 IPC-650 240.8초5.2.2 (열압) 라인어 인치 13 N/mm 2.1
열전도성 ASTM F433/ASTM 1530-06 W/M*K 0.19 W/M*K 0.19
차원 안정성 (MD) IPC-650 240.39초5.5 ((빵 후.) 밀스/인 0.06 mm/M
차원 안정성 (CD) IPC-650 240.39초5.4 ((백 후.) 밀스/인 0.08 mm/M
차원 안정성 (MD) IPC-650 240.39초5.5 (열압) 밀스/인 0.09 mm/M
차원 안정성 (CD) IPC-650 240.39초5.5 (열압) 밀스/인 0.1 mm/M
표면 저항성 IPC-650 25.17.1초5.2.1 (올린 온도) 모흐 60.605 × 108 모흐 60.605 × 108
표면 저항성 IPC-650 25.17.1초5.2.1 (습기 조건) 모흐 3.550 x 106 모흐 3.550 x 106
부피 저항성 IPC-650 25.17.1초5.2.1 (올린 온도) MOHm/cm 1.110 x 1010 MOHm/cm 1.110 x 1010
부피 저항성 IPC-650 25.17.1초5.2.1 (습기 조건) MOHm/cm 1.046 x 1010 MOHm/cm 1.046 x 1010
CTE (X축) (25-260)°C) IPC-650 24.41/ASTM D 3386 ppm/°C 21 ppm/°C 21
CTE (Y축) (25-260)°C) IPC-650 24.41/ASTM D 3386 ppm/°C 23 ppm/°C 23
CTE (Z축) (25-260)°C) IPC-650 24.41/ASTM D 3386 ppm/°C 215 ppm/°C 215
밀도 (특수 중력) ASTM D 792 g/cm3 2.25 g/cm3 2.25
Td(2% 체중 감량) IPC-650 24.24.6 (TGA) °C 535 °C
Td(5% 체중 감량) IPC-650 24.24.6 (TGA) °C 553 °C
불화성 등급 UL-94   V-0   V-0

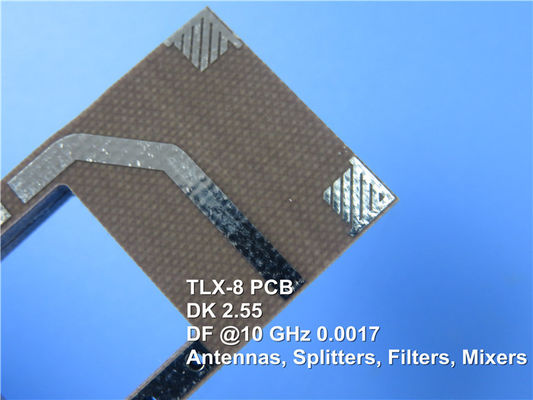

TLX-8 PCB 50mil 이중층 몰입 금 1OZ RF 회로 0



이 PCB의 구성은 양쪽에 35μm 구리 층과 1.27mm (50 mil) Taconic TLX-8 코어를 갖춘 2층 딱딱한 스택업을 포함한다. 보드의 크기는 130mm x 75mm (± 0.0mm) 이다.15mm), 1.3mm의 완공 두께와 함께 7/6mL의 최소 흔적 및 공간 요구 사항을 지원하고 0.35mm의 최소 구멍 크기를 지원합니다.각 보드는 몰입 금 표면 완공과 녹색 상단 용접 마스크를 완료, 100% 전기 테스트를 운송 전에 신뢰성을 보장합니다.



이 PCB는 Gerber RS-274-X 형식의 아트워크와 함께 공급되며 IPC-Class-2 품질 표준을 준수합니다. 이 PCB는 전 세계적으로 사용할 수 있으며 전 세계 엔지니어에게 액세스 할 수 있습니다.



TLX-8 PCB의 전형적인 응용 분야는 레이더 시스템, 이동 통신, 마이크로 웨브 테스트 장비, 마이크로 웨브 전송 장치 및 다양한 결합, 분열, 결합, 증폭,안테나 용액첨단 기능과 안정적인 성능으로 TLX-8 PCB는 현대 RF 및 마이크로 웨브 애플리케이션에 훌륭한 선택입니다.

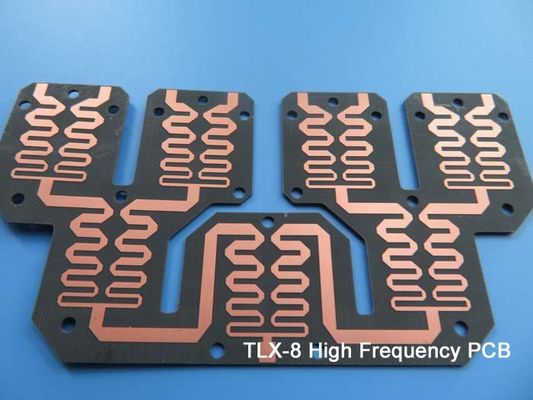

TLX-8 PCB 50mil 이중층 몰입 금 1OZ RF 회로 1

상품
제품 세부 정보
TLX-8 PCB 50mil 이중층 몰입 금 1OZ RF 회로
모크: 1pcs
가격: USD9.99-99.99/PCS
표준 포장: 진공 bags+Cartons
배달 기간: 8~9 일
지불 방법: T/T
공급 능력: 5000PCS / 월
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
소재:
TLX-8
레이어 총수:
2 층
PCB 사이즈:
130mm x 75mm=1PCS, +/- 0.15mm
PCB 두께:
50mil
구리 중량:
1 온스 (1.4 밀리) 외층
표면 마감:
침지 금
최소 주문 수량:
1pcs
가격:
USD9.99-99.99/PCS
포장 세부 사항:
진공 bags+Cartons
배달 시간:
8~9 일
지불 조건:
T/T
공급 능력:
5000PCS / 월
강조하다

1OZ RF 회로 PCB

,

TLX-8 PCB

,

50밀리 배층 몰입 금 PCB

제품 설명

TLX-8 PCB는 다양한 RF 응용 분야에서 신뢰성을 위해 설계된 고성능 PTFE 유리섬유 라미네이트로 만든 특수 인쇄 회로 보드입니다.이 다재다능 한 재료 는 낮은 층 수 를 가진 마이크로 웨브 디자인 에 이상적 이다, 우주 발사, 고온 엔진 모듈 및 해상 응용 프로그램과 같은 심각한 환경에서 기계적 강화를 제공합니다.



주요 특징
- 우수한 PIM 값: 향상된 성능을 위해 -160 dBc 이하의 값을 달성합니다.
- 기계 및 열 특성: 극한 조건에서 예외적인 탄력성.
- 낮은 & 안정적 다이 일렉트릭 상수 (Dk): 일관된 성능을 보장합니다.
- 차원 안정성: 다양한 조건 하에 무결성을 유지 합니다.
- 낮은 수분 흡수: 성능 저하의 위험을 최소화합니다.
- UL 94 V0 등급: 엄격한 불화성 표준을 준수합니다.

전기적 특성
- 다이 일렉트릭 상수 @ 10 GHz: 2.55 ± 0.04
- 분산 요인 @ 10 GHz: 00018
- 표면 저항성: 6.605 x 10^8 Mohm (높은 온도), 3.550 x 10^6 Mohm (습기)
- 부피 저항력: 1.110 x 10^10 Mohm/cm (높은 온도), 1.046 x 10^10 Mohm/cm (습도)



TLX-8 전형적 값
재산 시험 방법 단위 가치 단위 가치
DK @10 GHz IPC-650 25.5.3   2.55   2.55
Df @1.9 GHz IPC-650 25.5.5.1   0.0012   0.0012
Df @10 GHz IPC-650 25.5.5.1   0.0017   0.0017
다이 일렉트릭 분해 IPC-650 25.6 kV >45 kV >45
수분 흡수 IPC-650 26.2.1 % 0.02 % 0.02
융통력 (MD) ASTM D 709 PSI 28,900 N/mm2
플렉서력 (CD) ASTM D 709 PSI 20,600 N/mm2
튼튼성 (MD) ASTM D 902 PSI 35,600 N/mm2
튼튼성 (CD) ASTM D 902 PSI 27,500 N/mm2
브레이크 (MD) 에 있는 길쭉함 ASTM D 902 % 3.94 % 3.94
틈에 있는 길쭉함 ((CD)) ASTM D 902 % 3.92 % 3.92
영의 모듈 (Young's Modulus) ASTM D 902 kpsi 980 N/mm2
영의 모듈 (Young's Modulus) ASTM D 902 kpsi 1,200 N/mm2
영의 모듈 (Young's Modulus) ASTM D 3039 kpsi 1,630 N/mm2
포이슨 비율 ASTM D 3039   0.135 N/mm
껍질 강도 ((1온스) IPC-650 240.8초5.2.2 (열압) 라인어 인치 15 N/mm
껍질 강도 ((1온스.RTF) IPC-650 240.8초5.2.2 (열압) 라인어 인치 17 N/mm
껍질 강도 (~ 1⁄2 온스) IPC-650 24.8.3 (올린 온도) 라인어 인치 14 N/mm
껍질 강도 (~ 1⁄2 온스) IPC-650 240.8초5.2.2 (열압) 라인어 인치 11 N/mm
껍질 껍질 껍질 껍질 껍질 IPC-650 240.8초5.2.2 (열압) 라인어 인치 13 N/mm 2.1
열전도성 ASTM F433/ASTM 1530-06 W/M*K 0.19 W/M*K 0.19
차원 안정성 (MD) IPC-650 240.39초5.5 ((빵 후.) 밀스/인 0.06 mm/M
차원 안정성 (CD) IPC-650 240.39초5.4 ((백 후.) 밀스/인 0.08 mm/M
차원 안정성 (MD) IPC-650 240.39초5.5 (열압) 밀스/인 0.09 mm/M
차원 안정성 (CD) IPC-650 240.39초5.5 (열압) 밀스/인 0.1 mm/M
표면 저항성 IPC-650 25.17.1초5.2.1 (올린 온도) 모흐 60.605 × 108 모흐 60.605 × 108
표면 저항성 IPC-650 25.17.1초5.2.1 (습기 조건) 모흐 3.550 x 106 모흐 3.550 x 106
부피 저항성 IPC-650 25.17.1초5.2.1 (올린 온도) MOHm/cm 1.110 x 1010 MOHm/cm 1.110 x 1010
부피 저항성 IPC-650 25.17.1초5.2.1 (습기 조건) MOHm/cm 1.046 x 1010 MOHm/cm 1.046 x 1010
CTE (X축) (25-260)°C) IPC-650 24.41/ASTM D 3386 ppm/°C 21 ppm/°C 21
CTE (Y축) (25-260)°C) IPC-650 24.41/ASTM D 3386 ppm/°C 23 ppm/°C 23
CTE (Z축) (25-260)°C) IPC-650 24.41/ASTM D 3386 ppm/°C 215 ppm/°C 215
밀도 (특수 중력) ASTM D 792 g/cm3 2.25 g/cm3 2.25
Td(2% 체중 감량) IPC-650 24.24.6 (TGA) °C 535 °C
Td(5% 체중 감량) IPC-650 24.24.6 (TGA) °C 553 °C
불화성 등급 UL-94   V-0   V-0

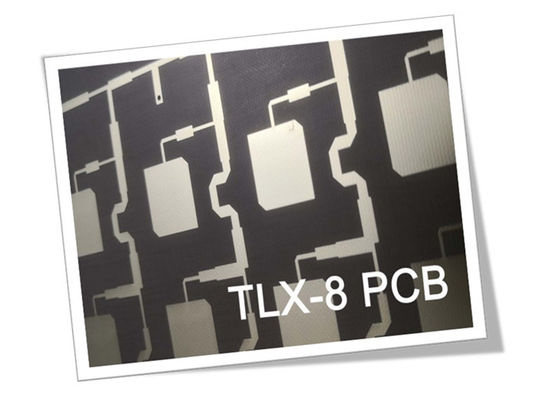

TLX-8 PCB 50mil 이중층 몰입 금 1OZ RF 회로 0



이 PCB의 구성은 양쪽에 35μm 구리 층과 1.27mm (50 mil) Taconic TLX-8 코어를 갖춘 2층 딱딱한 스택업을 포함한다. 보드의 크기는 130mm x 75mm (± 0.0mm) 이다.15mm), 1.3mm의 완공 두께와 함께 7/6mL의 최소 흔적 및 공간 요구 사항을 지원하고 0.35mm의 최소 구멍 크기를 지원합니다.각 보드는 몰입 금 표면 완공과 녹색 상단 용접 마스크를 완료, 100% 전기 테스트를 운송 전에 신뢰성을 보장합니다.



이 PCB는 Gerber RS-274-X 형식의 아트워크와 함께 공급되며 IPC-Class-2 품질 표준을 준수합니다. 이 PCB는 전 세계적으로 사용할 수 있으며 전 세계 엔지니어에게 액세스 할 수 있습니다.



TLX-8 PCB의 전형적인 응용 분야는 레이더 시스템, 이동 통신, 마이크로 웨브 테스트 장비, 마이크로 웨브 전송 장치 및 다양한 결합, 분열, 결합, 증폭,안테나 용액첨단 기능과 안정적인 성능으로 TLX-8 PCB는 현대 RF 및 마이크로 웨브 애플리케이션에 훌륭한 선택입니다.

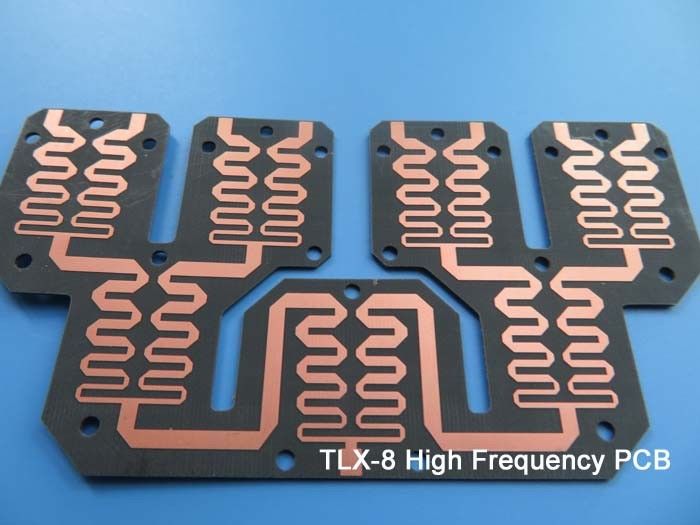

TLX-8 PCB 50mil 이중층 몰입 금 1OZ RF 회로 1
