| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

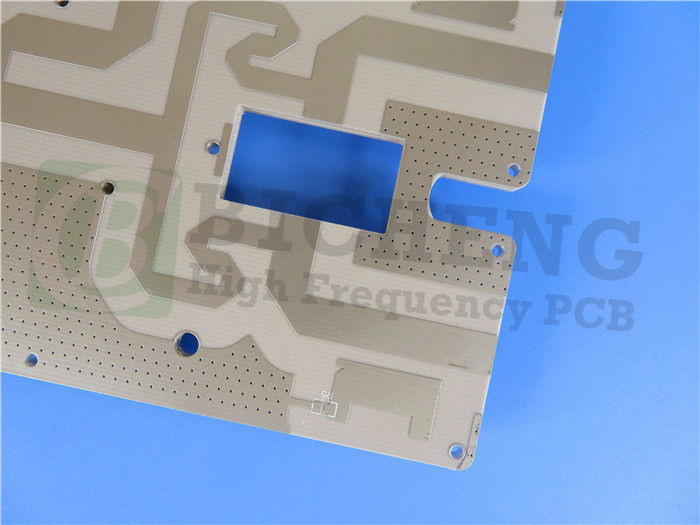

새로 선보인 하이브리드 인쇄 회로 보드를 소개합니다.이 첨단 PCB는 로저스 RO3210 및 RO3003 재료를 결합, 기계적 안정성 및 우수한 전기적 특성의 독특한 혼합을 제공하여 다양한 까다로운 응용 프로그램에 이상적입니다.
주요 특징
RO3210 재료
- 다이 일렉트릭 상수 (Dk): 10.2 ± 0.5
- 분산 요인: 10 GHz에서 0.0027
- 열 안정성:
- 열 확장 계수 (CTE):
- X 및 Y 축: 13 ppm/°C
- Z축: 34ppm/°C
분해 온도 (Td): 500 °C
- 열전도: 0.81 W/mK
- 연화성 등급: V0 (UL 94 표준)
| RO3210 전형적 가치 | |||||
| 재산 | RO3210 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 10.8 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0027 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -459 | Z | ppm/°C | 10GHz 0°C~100°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.8 | X, Y | mm/m | COND A | ASTM D257 |
| 부피 저항성 | 103 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 103 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 579 517 |
MD CMD |
kpsi | 23°C | ASTM D 638 |
| 물 흡수 | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| 특정 열 | 0.79 | j/g/k | 계산 | ||
| 열전도성 | 0.81 | W/M/K | 80°C | ASTM C518 | |
| 열 팽창 계수 (-55~288°C) |
13 34 |
X,Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| 밀도 | 3 | gm/cm3 | |||
| 구리 껍질 강도 | 11 | pli | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 연화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
RO3003 재료
- 다이 일렉트릭 상수 (Dk): 10 GHz/23°C에서 3 ± 0.04
- 분산 요인: 10 GHz/23°C에서 0.001
- 열 안정성:
- Td: > 500 °C
- 열 확장 계수:
- X축: 17ppm/°C
- Y축: 16ppm/°C
- Z축: 25ppm/°C
- 수분 흡수: 0.04%
- 열전도: 0.5W/mK
| RO3003 전형적 가치 | |||||
| 재산 | RO3003 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.0±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -3 | Z | ppm/°C | 10 GHz -50°C150까지°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.06 0.07 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 107 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 107 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 930 823 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.9 | j/g/k | 계산 | ||
| 열전도성 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55 ~ 288)°C) |
17 16 25 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °CTGA | ASTM D 3850 | ||
| 밀도 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 12.7 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 연화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
PCB 사양
- 스택업: 3층 단단한 PCB
- 구리 층 1: 35 μm
- 로저스 RO3003 코어: 1.524mm (60m)
- RO4450F 펀드플라이: 0.101mm (4 밀리)
- 로저스 RO3210 코어: 1.27mm (50m)
- 구리 층 1: 35 μm
- 크기: 62.8mm x 62.8mm ± 0.15mm
- 완제판 두께: 3.0mm
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층
- 최소 추적/공간: 7/9 밀리
- 최소 구멍 크기: 0.4mm
- 횡단 접착 두께: 20μm
- 표면 가공: 침수 진
- 전기 테스트: 100% 전기 테스트 운송 전에
응용 분야
이 하이브리드 PCB는 다음과 같은 다양한 고성능 애플리케이션에 맞게 제작되었습니다.
- 자동차 기술: 충돌 방지 시스템 및 세계 위치 위성 안테나
- 통신: 무선 시스템, 마이크로 스트립 패치 안테나 및 직접 방송 위성
- 원격 모니터링: 케이블 시스템 및 원격 계측기 데이터 링크
- 인프라 솔루션: 전력 백플라인, LMDS, 무선 광대역 및 베이스 스테이션 인프라
품질 보장
IPC-Class 2 표준에 따라 제조 된 이 PCB는 높은 신뢰성과 성능을 보장합니다. 그림은 Gerber RS-274-X 형식으로 제공되며 표준 PCB 설계 도구와 호환됩니다.
전 세계 사용 가능성
우리의 하이브리드 PCB는 전 세계 배송에 사용할 수 있습니다. 여러분의 프로젝트에서 최첨단 기술을 활용할 수 있도록 합니다.
|
|
