| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

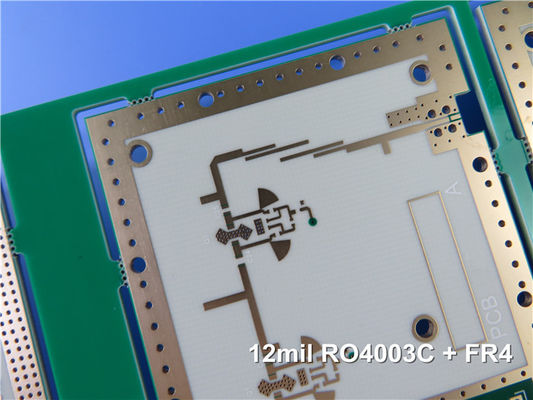

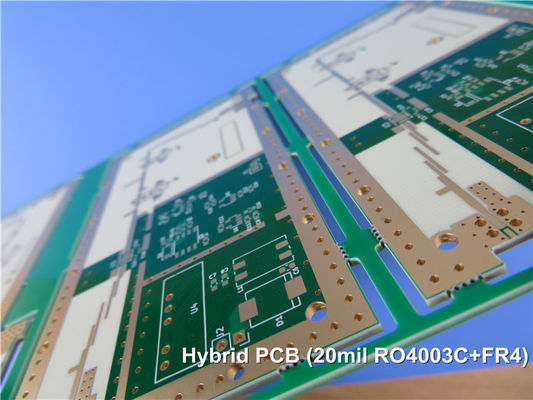

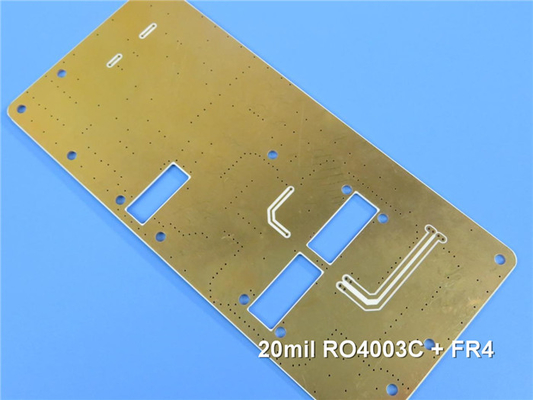

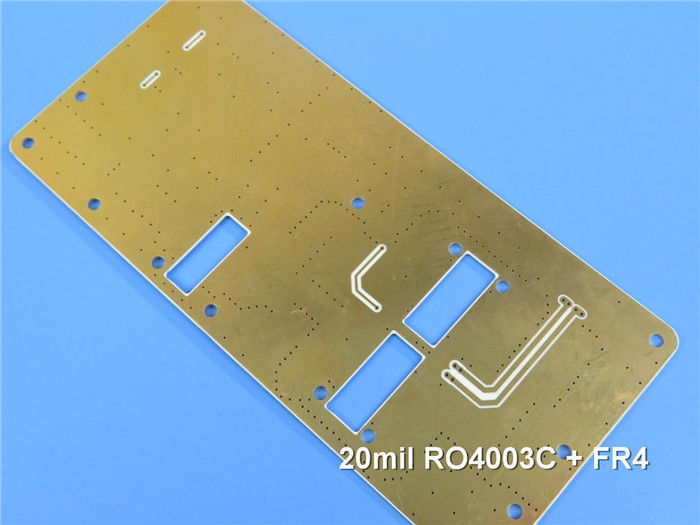

우리는 로저스 RO4003C 소재로 설계된 새로 선보인 6층 인쇄 회로판 (PCB) 을 기쁘게 발표합니다.이 혁신적인 PCB는 뛰어난 전기 성능과 제조 용이성을 결합합니다., 고주파 애플리케이션에 대한 완벽한 솔루션입니다.
주요 특징
RO4003C 재료
- 다이 일렉트릭 상수 (Dk): 10 GHz에서 3.38 ± 0.05
- 분산 요인: 10 GHz에서 0.0027
- 열전도: 0.71W/m/°K
- 다이 일렉트릭 상수의 열 계수: +40ppm/°C (운동 범위: -50°C ~ 150°C)
- CTE가 구리와 일치합니다.
- X축: 11ppm/°C
- Y축: 14ppm/°C
- Z축 CTE: 46ppm/°C
- 유리 전환 온도 (Tg): > 280 °C
- 수분 흡수: 0.06%
- 브로미네이트가 되지 않은
| RO4003C 전형적 값 | |||||
| 재산 | RO4003C | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.55 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +40 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 19650 ((2,850) 19450 ((2,821) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 139(20.2) 100 ((14.5) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.3 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 11 14 46 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 연화성 | 제1호 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
S1000-2M 특징
- 개선 된 Z 축 CTE를 통해 구멍 신뢰성을 위해
- 우수한 기계 가공성 및 열 저항성
- 납 없는 호환성
- Tg: 180°C (DSC)
- UV 차단 및 AOI 호환
- 높은 열 저항성, 우수한 CAF 방지 성능
- 낮은 수분 흡수
PCB 사양
- 레이어 스택업:
- 구리 층 1: 35 μm
- RO4003C 코어: 0.305 mm (12 밀리)
- 구리층 2: 35 μm
- 프리프레그 본드플라이 (1080 RC63%): 0.0644 mm (2. 5 밀리)
- 구리 층 3: 35 μm
- FR-4 (Tg 170): 0.076 - 0.203 mm (3 밀리)
- 구리 층 4: 35 μm
- 프리프레그 본드플라이 (1080 RC63%): 0.0644 mm (2. 5 밀리)
- 구리 층 5: 35 μm
- RO4003C 코어: 0.305 mm (12 밀리)
- 구리 층 6: 35 μm
- 크기: 83.50mm x 66mm ± 0.15mm
- 완제판 두께: 1.1mm
- 완성 된 구리 무게: 1 온스 (1.4 밀리) 내면 및 외부 층 모두에
- 최소한의 흔적: 4/4 밀리
- 최소 구멍 크기: 0.2mm
- 횡단 접착 두께: 20μm
- 표면 가공: 몰입 금
- 솔더 마스크 색상: 매트 그린 (위와 아래)
- 실크 스크린 색상: 흰색 (위쪽만)
- 임페던스 제어: 4 밀리 / 4 밀리 흔적 / 간격 (위층) 에서 50 오hm
- 횡단 구성: 0.2mm를 통해 가득 채우고 뚜??
- 전기 테스트: 100% 배송 전에
전형적 사용법
이 PCB는 다음과 같은 다양한 첨단 애플리케이션에 이상적입니다.
- 상업용 항공용 광대역 안테나
- 마이크로 스트립 및 스트립 라인 회로
- 밀리미터 파도의 응용
- 레이더 시스템
- 안내 시스템
- 포인트에서 포인트까지의 디지털 라디오 안테나
품질 보장
IPC-Class 2 표준에 따라 제조 된 우리의 PCB는 높은 신뢰성과 성능을 보장합니다. 그림은 대부분의 PCB 설계 도구와 호환되는 Gerber RS-274-X 형식으로 제공됩니다.
전 세계 사용 가능성
우리의 고성능 PCB는 전 세계 배송에 사용할 수 있습니다. 당신이 어디에 있든 최첨단 솔루션을 제공합니다.
|
|
