RT/Duroid 5880 및 RO4003C 소재 몰입 금과 함께 4층 하이브리드 PCB

모크:	1pcs
가격:	USD9.99-99.99/PCS
표준 포장:	진공 bags+Cartons
배달 기간:	8~9 일
지불 방법:	T/T
공급 능력:	5000PCS / 월

세부 정보 정보

제품 설명

자세한 정보

원래 장소

중국

브랜드 이름

Bicheng

인증

UL, ISO9001, IATF16949

소재:

RT/듀로이드 5880 및 RO4003C

레이어 총수:

4-레이어

PCB 사이즈:

110mm x 51mm=1PCS, +/- 0.15mm

PCB 두께:

1.3 밀리미터

구리 중량:

1온스(1.4밀) 내부/외부 레이어

표면 마감:

침지 금

강조하다:

NT1기생물

몰입 금 하이브리드 PCB

4층 하이브리드 PCB

제품 설명

고성능 소재로 제작된 4층 인쇄회로판 (PCB) 을 소개합니다.이 PCB는 고주파 및 광대역 애플리케이션을 위해 설계되었습니다, 뛰어난 전기적 특성과 신뢰성을 제공합니다.

자료 소개

NT1기생물
로저스 RT/듀로이드 5880는 유리 마이크로 섬유로 강화된 PTFE 복합재로 만든 고주파 라미네이트입니다. 이 재료는 다음과 같은 특징을 가지고 있습니다.
- 낮은 다이 일렉트릭 상수 (Dk): 10 GHz에서 2.2 ± 0.02
- 낮은 손실: 10GHz에서 0.0009의 분산 요인
- 균일성: 무작위로 지향된 마이크로 섬유는 Dk 안정성을 향상시킵니다.

NT1기생물
재산	NT1기생물		방향	단위	조건	시험 방법
다이렉트릭 상수,ε 프로세스	2.20 2.20±0.02 스펙		Z	제1호	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
다이렉트릭 상수,ε 설계	2.2		Z	제1호	8GHz에서 40GHz까지	차분 단계 길이의 방법
분산 요인,tanδ	0.0004 0.0009		Z	제1호	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
열 계수 ε	-125		Z	ppm/°C	-50°C150까지°C	IPC-TM-650 2.5.5.5
부피 저항성	2 x 10⁷		Z	크기가 크다	C/96/35/90	ASTM D 257
표면 저항성	3 x 10⁷		Z	모흐	C/96/35/90	ASTM D 257
특정 열	0.9623)		제1호	j/g/k (cal/g/c)	제1호	계산
튼튼성 모듈	23에서 테스트°C	100에서 테스트°C	제1호	MPa ((kpsi)	A	ASTM D 638
	1070 ((156)	450 ((65)	X
	860 ((125)	380 ((55)	Y
극심 한 스트레스	29 (4.2)	20(2.9)	X
극심 한 스트레스	273.9)	18(2.6)	Y
최후의 압력	6	7.2	X	%
최후의 압력	4.9	5.8	Y	%
압축 모듈	710(103)	500 ((73)	X	MPa ((kpsi)	A	ASTM D 695
	710(103)	500 ((73)	Y
	940 ((136)	670(97)	Z
극심 한 스트레스	27(3.9)	22(3.2)	X
	29 (5.3)	21(3.1)	Y
	52 (7.5)	43(6.3)	Z
최후의 압력	8.5	8.4	X	%
	7.7	7.8	Y
	12.5	17.6	Z
수분 흡수	0.02		제1호	%	0.62" ((1.6mm) D48/50	ASTM D 570
열전도성	0.2		Z	W/m/k	80°C	ASTM C 518
열 팽창 계수	31 48 237		X Y Z	ppm/°C	0-100°C	IPC-TM-650 2.4.41
Td	500		제1호	°CTGA	제1호	ASTM D 3850
밀도	2.2		제1호	gm/cm3	제1호	ASTM D 792
구리 껍질	31.2 ((5.5)		제1호	플리 ((N/mm)	1oz ((35mm) EDC 포일 용매 플라트 후	IPC-TM-650 2.4.8
발화성	V-0		제1호	제1호	제1호	UL 94
납 없는 공정 호환성	네		제1호	제1호	제1호	제1호

RO4003C
로저스 RO4003C는 다음과 같은 것을 결합한 독점적인 유리로 엮인 강화 탄화수소/세라믹 물질입니다.
- 다이 일렉트릭 상수 (Dk): 10 GHz에서 3.38 ± 0.05
- 비용 효율성: 표준 에포시/글라스 처리 방법을 사용합니다.
- 낮은 수분 흡수: 0.06%, 신뢰성을 높입니다.


RO4003C 전형적 값
재산	RO4003C	방향	단위	조건	시험 방법
다이렉트릭 상수,ε 프로세스	3.38±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 클램프된 스트라이프라인
다이렉트릭 상수,ε 설계	3.55	Z		8~40 GHz	차분 단계 길이의 방법
분산 요인,δ	0.0027 0.0021	Z		10 GHz/23°C 2.5 GHz/23°C	IPC-TM-650 2.5.5.5
열 계수 ε	+40	Z	ppm/°C	-50°C~150°C	IPC-TM-650 2.5.5.5
부피 저항성	1.7 x 10¹⁰		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
표면 저항성	4.2 x 10⁹		MΩ	COND A	IPC-TM-650 2.5.17.1
전기력	31.2 ((780)	Z	Kv/mm ((v/mil)	0.51mm ((0.020")	IPC-TM-650 2.5.6.2
튼튼성 모듈	19650 ((2,850) 19450 ((2,821)	X Y	MPa (ksi)	NT1 국가	ASTM D 638
팽창 강도	139(20.2) 100 ((14.5)	X Y	MPa (ksi)	NT1 국가	ASTM D 638
굽기 힘	276 (40)		MPa (kpsi)		IPC-TM-650 2.4.4
차원 안정성	<0.3	X,Y	mm/m (밀리 / 인치)	에치+E2/150°C 후에	IPC-TM-650 2.4.39A
열 팽창 계수	11 14 46	X Y Z	ppm/°C	-55°C~288°C	IPC-TM-650 2.4.41
Tg	>280		°C TMA	A	IPC-TM-650 2.4.24.3
Td	425		°C TGA		ASTM D 3850
열전도성	0.71		W/M/oK	80°C	ASTM C518
수분 흡수	0.06		%	48시간 침수 0.060" 샘플 온도 50°C	ASTM D 570
밀도	1.79		gm/cm³	23°C	ASTM D 792
구리 껍질 강도	1.05 (6.0)		N/mm (PLI)	용접 후 1 온스 EDC 포일	IPC-TM-650 2.4.8
발화성	제1호				UL 94
납 없는 공정 호환성	네

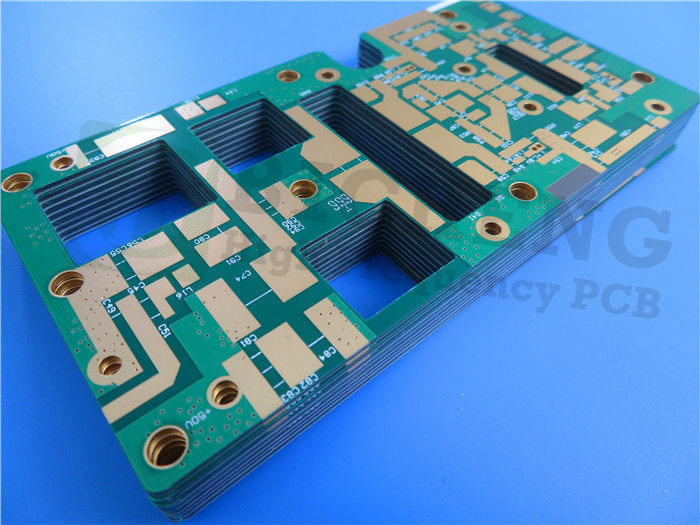

RT/Duroid 5880 및 RO4003C 소재 몰입 금과 함께 4층 하이브리드 PCB 0

PCB 사양

스택업:

구리층 1: 35μm

RT 가공기 5880: 0.787 mm (31 mil)

구리층 2: 35μm

RO4450F 프리프레그 본드플라이: 0.101 mm (4 mil)

구리층 3: 35μm

RO4003C: 0.203 mm (8 mil)

구리층 4: 35 μm

이 PCB는 110 mm x 51 mm ± 0.15 mm, 1.3 mm의 완공 두께와 1 oz (1.4 mils) 의 구리 무게를 내층과 외부 층 모두에 가지고 있습니다.그것은 4/6 밀리미터의 최소 흔적 / 공간과 0의 최소 구멍 크기를 지원.3mm, 20μm의 비아 플래팅 두께

표면 완공은 침수 금을 사용하며, 상단에는 녹색 용매 마스크가 있고 밑에는 마스크가 없습니다. 명확한 구성 요소 라벨링을 위해 흰색 실크 스크린이 위에 적용됩니다.각 PCB는 높은 품질과 신뢰성을 보장하기 위해 배송 전에 100% 전기 테스트됩니다..

전형적 사용법

- 상업용 항공용 광대역 안테나
- 마이크로 스트립 및 스트립 라인 회로
- 밀리미터 파도의 응용
- 레이더 시스템
- 안내 시스템
- 포인트에서 포인트까지 디지털 라디오 안테나

품질 보장

이 PCB는 IPC-Class 2 표준을 충족하고 Gerber RS-274-X 그림 형식으로 공급되며 산업 표준 PCB 설계 소프트웨어와 호환성을 보장합니다.

전 세계 사용 가능성

전 세계 배송에 사용할 수 있습니다. 우리의 고급 PCB 기술은 여러분의 고주파 애플리케이션 요구를 지원할 준비가 되어 있습니다.

RT/Duroid 5880 및 RO4003C 소재 몰입 금과 함께 4층 하이브리드 PCB 1
