제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | 이소크라드 917 | 레이어 총수: | 2 층 |
|---|---|---|---|
| PCB 사이즈: | 91.17mm x 31.36mm=1PCS, +/- 0.15mm | PCB 두께: | 00.9mm |
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 침적식 주석 |
| 강조하다: | 2층 PCB,임메이션 틴 PCB,31 밀리 PCB |
||
IsoClad 917 PCB는 로저스의 첨단 직무가 아닌 유리섬유 / PTFE 복합 재료로 설계되어 인쇄 회로 보드 기판으로 탁월한 성능을 제공합니다.2의 다이렉트릭 상수 (Dk).17 또는 220, IsoClad 917 라미네이트는 그 클래스에서 사용할 수있는 가장 낮은 변압수 상수 및 방출 인수를 달성하기 위해 비조직 유리 섬유의 낮은 비율을 사용합니다.이 독특한 구성이 적용의 유연성을 허용더 긴 무작위 섬유와 독자적인 제조 프로세스는 차원 안정성과 다이 일렉트릭 상수 균일성을 향상시킵니다.이소클래드 917을 경쟁사들과 구별하는 방법.
주요 특징
IsoClad 917는 10 GHz와 23°C에서 2.17 또는 2.20의 변전수와 같은 조건에서 0.0013의 소모 요인과 함께 인상적인 사양을 자랑합니다.다이 일렉트릭 상수의 온도 계수 (TcDK) 는 -157 ppm/°C입니다.-10°C~140°C의 온도 범위에서 안정성을 보장합니다.
라미네이트는 인치당 10 파운드 (10 파운드) 의 강한 껍질 강도를 보이고, 습도 흡수율은 0.04%에 불과합니다.Y축에서 47ppm/°C, 그리고 Z축에서 236 ppm/°C, IsoClad 917는 탁월한 차원 안정성을 보여줍니다. 또한, 그것은 다양한 응용 분야에서 안전을 보장하는 UL-94 V0 연화성 표준을 충족합니다.
| 재산 | 아이소클래드 917 | 조건 | 시험 방법 |
| 다이렉트릭 상수 @ 10 GHz | 2.17, 2.20 | C23/50 | IPC TM-650 2.5.5.5 |
| 분산 요인 @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Er의 열 계수 (ppm/°C) | -157 | -10°C ~ +140°C | IPC TM-650 2.5.5.5 조정 |
| 껍질 강도 (인치당 파운드) | 10 | 열기 후 | IPC TM-650 2.4.8 |
| 부피 저항성 (MΩ-cm) | 1.5 x 1010 | C96/35/90 | IPC TM-650 2.5.17.1 |
| 표면 저항성 (MΩ) | 1.0 x 109 | C96/35/90 | IPC TM-650 2.5.17.1 |
| 활 저항 (초) | >180 | D48/50 | ASTM D-495 |
| 튼튼성 모듈 (kpsi) | 133, 120 | A, 23°C | ASTM D-638 |
| 팽창 강도 (kpsi) | 4.33.8 | A, 23°C | ASTM D-882 |
| 압축 모듈 (kpsi) | 182 | A, 23°C | ASTM D-695 |
| 플렉서럴 모듈 (kpsi) | 213 | A, 23°C | ASTM D-790 |
| 다이렉트릭 분해 (kv) | >45 | D48/50 | ASTM D-149 |
| 밀도 (g/cm3) | 2.23 | A, 23°C | ASTM D-792 방법 A |
| 물 흡수율 (%) | 0.04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| 열의 계수 | 0°C ~ 100°C | IPC TM-650 2.4.24 | |
| 확장 (ppm/°C) | 메틀러 3000 | ||
| X축 | 46 | 열기계 | |
| Y축 | 47 | 분석기 | |
| Z축 | 236 | ||
| 열전도 (W/mK) | 0.263 | 100°C | ASTM E-1225 |
| 배출가스 | 125°C, ≤10-6토르 | ||
| 전체 질량 손실 (%) | 0.02 | 최대 1.00% | |
| 수집된 휘발성 | 0.00 | 최대 0.10% | |
| 응축성 물질 (%) | |||
| 수증기 재구성 (%) | 0.02 | ||
| 가시성 콘덴세트 (±) | 아니 | ||
| 발화성 | 의 요구사항을 충족 UL94-V0 |
C48/23/50, E24/125 | UL 94 수직 화상 IPC TM-650 2.3.10 |
이점
IsoClad 917 PCB는 다음과 같은 수많은 장점을 제공합니다.
- 유연성과 성능을 향상시키기 위해 직무가 아닌 유리섬유 강화.
- 낮은 다이 일렉트릭 상수 및 매우 낮은 손실, 고 주파수 응용 프로그램에 이상적입니다.
- 낮은 수분 흡수 향상 신뢰성.
- 유리섬유와 비교했을 때 경직성이 낮아서 더 다재다능한 디자인을 허용합니다.
- X, Y, Z 방향에서 매우 동위성 특성을 가지고 있어 일관된 성능을 제공합니다.
- 다양한 주파수에서 안정적인 변압기, 안정적인 작동을 보장합니다.
- 정밀한 애플리케이션을 위한 개선된 차원 안정성
| PCB 재료: | 직물 없는 유리섬유/PTFE 복합재 |
| 명칭: | 아이소클래드 917 |
| 다이렉트릭 상수: | 2.17 또는 2.20 (10 GHz) |
| 분산 요인 | 0.0013 (10 GHz) |
| 계층 수: | 단면, 이면, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 | 20밀리 (0.508mm), 31밀리 (0.787mm), 62밀리 (1.575mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | ENIG (잠수 금), HASL, 잠수 은, 잠수 진, ENEPIG, OSP, Bare 구리, 순수한 금 접착 등 |
사양

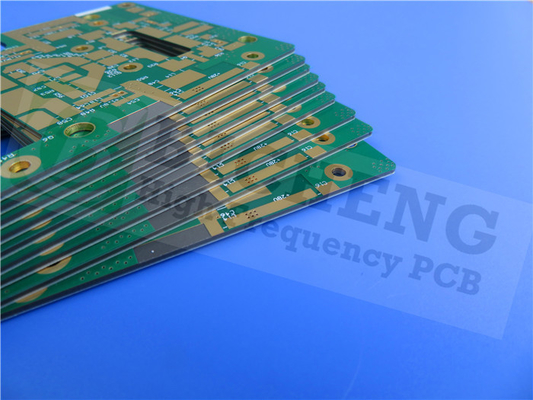

이 PCB 스택업은 2층 단단한 설계로 구성되어 있으며, 35μm의 구리 1층, 0.787 mm (31 mil) 의 IsoClad 917 코어, 또한 35μm의 구리 2층이 있습니다.
보드 크기는 91.17 mm x 31.36 mm이며, 허용 범위는 +/- 0.15 mm입니다. 최소 흔적 / 공간은 5/5 mils로 설정되며 최소 구멍 크기는 0.3 mm입니다.
완성된 보드의 두께는 0.9mm이며, 외부 층의 완성된 구리 무게는 1 온스 (1.4 밀리) 이다. 비아 접착 두께는 20μm이며, 표면 완화는 몰입 진이다.
이 PCB 는 상단 면 에 흰색 의 실크 스크린 이 있고, 하단 면 에는 없읍니다. 상단 면 은 초록색 의 용접 마스크 로 덮여 있으며, 하단 면 에는 용접 마스크 가 없습니다.각 PCB는 신뢰성을 보장하기 위해 운송 전에 100% 전기 테스트를 통과합니다..
표준 및 사용 가능성
IsoClad 917 PCB는 고품질 표준에 따라 제조되며, 아트워크 유형은 Gerber RS-274-X입니다. 신뢰성과 성능을 보장하는 IPC-Class-2 품질 표준을 준수합니다.이 제품은 전 세계적으로 사용할 수 있습니다., 다양한 용도로 적합합니다.
전형적 사용법
IsoClad 917 PCB는 다음과 같은 다양한 응용 프로그램에 이상적입니다.
- 양형 안테나
- 스트라이프라인 및 마이크로 스트립 회로
- 안내 시스템
- 레이더 및 전자 시스템
