제품 상세 정보:
|
| 소재: | 로저스 4003C 코어 | 레이어 총수: | 2 층 |
|---|---|---|---|
| PCB 사이즈: | 90.63mm x 170.35mm=1개, +/- 0.15mm | PCB 두께: | 0.5 밀리미터 |
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 침수 실버 |
| 강조하다: | 2층 PCB 보드,16 밀리 PCB 보드,몰입 은 PCB 보드 |
||
로저스 RO4003C PCB는 유리로 강화된 탄화수소/세라믹의 장점을 에포시/유리의 제조 장점과 결합한 혁신적인 솔루션입니다.고성능 애플리케이션을 위해 설계된, 이 라미네이트는 PTFE/조각 유리와 비교할 수 있는 전기적 특성을 제공하면서도 비용 효율성을 유지합니다. 다양한 구성으로,RO4003C는 다이렉트릭 상수와 낮은 손실에 대한 엄격한 통제를 보장합니다, 그것은 다층 보드 (MLB) 건설에 대한 훌륭한 선택입니다.
특징
- 다이 일렉트릭 상수: 10 GHz에서 3.38 ± 0.05, 신뢰할 수있는 신호 무결성을 제공합니다.
- 분산 요인: 0.0027 10GHz에서 신호 손실을 최소화합니다.
- 열전도: 효과적 인 열 관리를 위해 0.71 W/m/°K.
- 열 안정성: +40ppm/°C의 다이 일렉트릭 상수의 계수, -50°C에서 150°C까지의 작동 범위.
- 열 팽창 계수 (CTE): X 축에서 11ppm/°C와 Y 축에서 14ppm/°C에서 구리와 일치; 낮은 Z 축 CTE 46ppm/°C.
- 유리 전환 온도 (Tg): 280 °C 이상, 강력한 열 성능을 제공합니다.
- 수분 흡수율 0.06%로 안정성을 높입니다.
| RO4003C 전형적 값 | |||||
| 재산 | RO4003C | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.55 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +40 | Z | ppm/°C | -50°C150까지°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 19650 ((2,850) 19450 ((2,821) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 139(20.2) 100 ((14.5) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.3 | X,Y | mm/m (밀리 / 인치) |
etch+E2/150 다음°C | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 11 14 46 |
X Y Z |
ppm/°C | -55°C288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °CTMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °CTGA | ASTM D 3850 | ||
| 열전도성 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | 제1호 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
이점
로저스 RO4003C PCB는 성능에 민감하고 대용량 애플리케이션에 이상적입니다.품질을 손상시키지 않고 제조 비용을 줄일 수 있도록설계는 특별한 처리 절차를 요구하지 않으며 다양한 제조 환경에 접근 할 수 있습니다.
PCB 사양

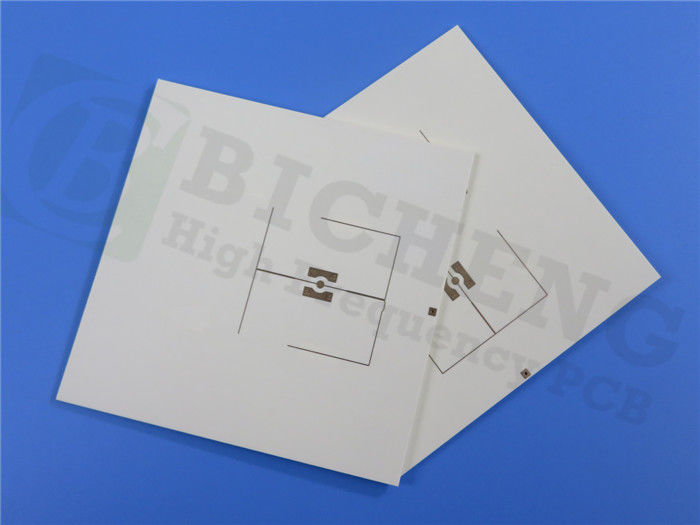

이 PCB는 90.63 mm x 170.35 mm의 차원의 2층 딱딱한 보드로 구성되어 있으며, 허용도 ±0.15 mm입니다.406 mm (16 mil) 로저스 4003C 코어 두 개의 35 μm 구리 층 사이에 꽂힌. 완성된 보드의 두께는 0.5mm이며, 외부 층에 구리 무게는 1 온스 (1.4 밀리) 이다. 보드는 위에 녹색 용접 마스크와 흰색 실크 스크린을 갖추고 있습니다.설계의 명확성을 보장합니다..
예술 작품 과 표준
이 PCB는 Gerber RS-274-X 형식의 그림으로 제공되며 IPC-Class-2 품질 표준을 준수합니다.이 준수는 PCB가 성능과 신뢰성에 대한 엄격한 요구 사항을 충족시키는 것을 보장합니다..
사용 가능성
이 RO4003C PCB는 전 세계 배송에 사용할 수 있습니다. 엔지니어와 디자이너들이 장소에 구애받지 않고 프로젝트를 위한 최첨단 기술에 쉽게 접근할 수 있도록 합니다.
전형적 사용법
이 PCB는 특히 다음 용도로 적합합니다.
- 셀룰러 기지 스테이션 안테나 및 전력 증폭기
-RF 식별 태그
- 자동차용 레이더 및 센서 시스템
- 직방송 위성을 위한 LNB
- 로저스 RO4003C PCB를 통해 전자 디자인을 향상시키십시오. 신뢰성, 효율성, 그리고 비용 효율성을 요구하는 고성능 애플리케이션을 위한 예외적인 선택입니다.
