| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

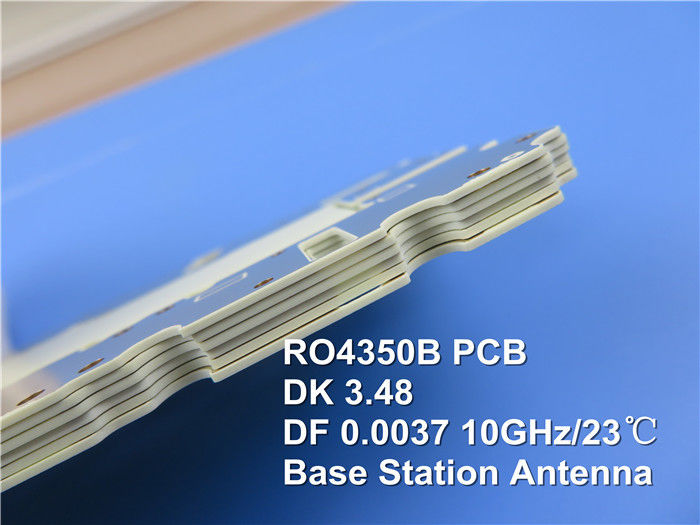

Rogers RO4350B PCB 소개고주파 애플리케이션을 위한 최첨단 솔루션입니다. 독자적인 직조 유리 강화 탄화수소/세라믹으로 제작된 RO4350B는 PTFE/직조 유리와 유사한 전기적 성능을 제공하면서도 에폭시/유리 복합재의 제조 이점을 유지합니다. 이 소재는 유전 상수(Dk)와 낮은 손실을 엄격하게 제어하도록 설계되었으며, 기존 마이크로웨이브 라미네이트에 비해 훨씬 저렴한 비용으로 제공됩니다.RO4350B 라미네이트는 특수 스루홀 처리나 취급 절차가 필요 없어 PTFE 기반 재료보다 작업하기 쉽습니다. UL 94 V-0 등급으로 액티브 장치 및 고출력 RF 설계에 이상적이며 신뢰성과 성능을 보장합니다.
주요 특징
1. 유전 상수: 10GHz/23°C에서 3.48 ± 0.05로 RF 애플리케이션에 대한 안정적인 신호 무결성을 보장합니다.
2. 손실 계수: 10GHz/23°C에서 0.0037로 낮아 신호 손실을 최소화합니다.
3. 열전도율: 0.69W/m/K로 효과적인 열 관리를 촉진합니다.
4. 열팽창 계수(CTE): X축 10ppm/°C, Y축 12ppm/°C, Z축 32ppm/°C로 뛰어난 치수 안정성을 제공합니다.
5. 높은 Tg 값: 280°C 이상으로 열 처리 중 안정성을 보장합니다.
6. 수분 흡수: 0.06%로 낮아 다양한 환경에서 신뢰성을 향상시킵니다.
RO4350B 일반 값
| 속성 | |||||
| RO4350B | 방향 | 단위 | 조건 | 테스트 방법 | 유전 상수, εProcess |
| 3.48±0.05 | Z | IPC-TM-650 2.5.6.2 | 2.5 GHz/23°C | 유전 상수, εDesign | |
| 3.66 | Z | IPC-TM-650 2.5.6.2 | 차동 위상 길이 방법 | 손실 계수 tan, δ | |
| 0.0037 | 0.0031 Z |
IPC-TM-650 2.5.6.2 | 2.5 GHz/23°C IPC-TM-650 2.5.5.5 |
체적 저항률 | |
| +50 | Z | IPC-TM-650 2.5.6.2 | Tg | IPC-TM-650 2.5.5.5 | 체적 저항률 |
| 1.2 x 10¹⁰ | MΩ·cmX | IPC-TM-650 2.5.17.1 | 31.2(780) | Z | |
| MΩ | COND AIPC-TM-650 2.5.17.1 | 절연 파괴 강도 | 31.2(780) | Z | |
| Kv/mm(v/mil) | 0.51mm(0.020") | IPC-TM-650 2.5.6.2 | 인장 계수 | 16,767(2,432) | 14,153(2,053) |
| X | Y MPa(ksi) |
ppm/°C -55°C ~ 288°C |
굽힘 강도 | 255 | (37) |
| X | Y MPa(ksi) |
ppm/°C -55°C ~ 288°C |
굽힘 강도 | 255 | (37) |
| MPa | (kpsi) IPC-TM-650 2.4.4 |
치수 안정성 <0.5 |
X,Y | ||
| mm/m | (mil/inch) | 에칭 후+E2/150°C | IPC-TM-650 2.4.39A 열팽창 계수 |
10 | 12 |
| 32 | X Y Z |
ppm/°C -55°C ~ 288°C IPC-TM-650 2.4.41 |
Tg | >280 | °C TMA |
| A | IPC-TM-650 2.4.24.3 | Td | 390 | °C TGA | |
| ASTM D 3850 | 열전도율 | 0.69 | W/M/°K | ||
| 80°C | ASTM C518 | 수분 흡수 | 0.06 | % | |
| 48시간 침수 0.060" | 샘플 온도 50°C | ASTM D 570 | 밀도 1.86 |
gm/cm³ | |
| 23°C | ASTM D 792 | 구리 박리 강도 | 0.88 | (5.0) | |
| N/mm | (pli) 솔더 플로트 후 1 oz. |
EDC 포일 IPC-TM-650 2.4.8 |
난연성 (3)V-0 |
UL 94 | |
| 무연 공정 호환 | 예 | B | |||
| 이점 | 1. 다층 기판 호환성: MLB 구조에 이상적이며 뛰어난 치수 안정성을 보장합니다. | ||||
2. 비용 효율적인 처리: FR-4와 같은 공정으로 제조 비용을 절감합니다.3. 안정적인 열 성능: 낮은 Z축 CTE는 열 응력 하에서도 일관된 도금 스루홀 품질을 제공합니다.
PCB 사양

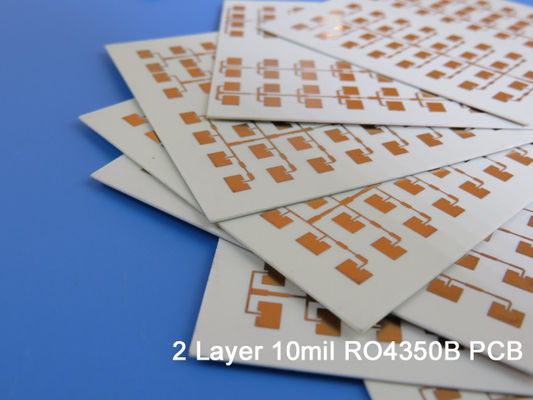

이 PCB는 45mm x 66mm 크기의 2층 강성 기판으로 설계되었으며, 허용 오차는 ±0.15mm입니다. 두 개의 구리 층으로 구성되어 있으며, 각 층의 두께는 35μm이고, 그 사이에 0.168mm(6.6mil) 두께의 Rogers RO4350B 코어가 샌드위치되어 있습니다. 완성된 기판 두께는 0.25mm이며, 외부 층의 구리 무게는 1oz(1.4mil)입니다.
비아 도금 두께는 20μm이며, 표면 마감은 침지 은으로 처리됩니다. 주목할 점은 양면 모두 실크스크린이나 솔더 마스크가 포함되어 있지 않다는 것입니다. 배송 전에 각 PCB는 신뢰성과 성능을 보장하기 위해 엄격한 100% 전기 테스트를 거칩니다.
아트워크 및 표준
Rogers RO4350B PCB는 Gerber RS-274-X 아트워크와 함께 제공되며 IPC-Class-2 품질 표준을 충족하여 까다로운 애플리케이션에서 신뢰성과 성능을 보장합니다.
가용성
Rogers RO4350B PCB는 전 세계 배송이 가능하므로 엔지니어와 설계자가 프로젝트에 이 첨단 기술을 쉽게 접근할 수 있습니다.
일반적인 애플리케이션
Rogers RO4350B PCB는 다음과 같은 광범위한 애플리케이션에 이상적입니다:
-셀룰러 기지국 안테나 및 전력 증폭기
-
RF 식별 태그
-자동차 레이더 시스템 및 센서
-직접 방송 위성용 LNB
|
|
