제품 상세 정보:
|
| 소재: | RO4835 다이렉트릭 20 밀리 (0.508mm) | 레이어 총수: | 2 층 |
|---|---|---|---|
| PCB 사이즈: | 77.55mm x 167.5mm=1개, +/- 0.15mm | PCB 두께: | 0.6 밀리미터 |
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 침지 금 |
| 강조하다: | 몰입 금 RO4835 PCB,20밀리 RO4835 PCB,20밀리 PCB 2층 회로 |
||
로저스 RO4835 PCB를 소개합니다. 높은 주파수 성능과 뛰어난 신뢰성을 위해 설계되었습니다.전통적인 탄화수소 재료에 비해 더 높은 열 안정성과 우수한 산화 저항성을 제공합니다.RO4350B 라미네이트와 비슷한 성질을 가진 RO4835는 높은 성능 표준을 유지하면서 비용 효율적인 회로 제조에 적합합니다.
주요 특징
- RoHS 컴플라이언스: UL 94 V-0을 요구하는 애플리케이션에 대한 환경 표준을 충족합니다.
-IPC-4103 컴플라이언스: 품질과 신뢰성을 위한 산업 표준을 준수합니다.
- 변압성 상수: 3.48 ± 0.05, 중요한 응용 프로그램에 대한 제어 된 임피던스를 보장합니다.
분산 요인: 10 GHz에서 0.0037에서 낮고 효율적인 신호 전송을 촉진합니다.
- 유리 전환 온도: 280 °C를 초과하여 고온 애플리케이션을 지원합니다.
- 열 팽창 계수: 낮은 값은 축을 가로 질러 차원 안정성을 보장합니다.
| 재산 | RO4835 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.48±0.05 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 |
| 다이렉트릭 상수,ε 설계 | 3.66 | Z | - | 8~40 GHz | 차분 단계 길이의 방법 |
| 분산 요인,δ | 0.0037 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| 열 계수 ε | +50 | Z | ppm/°C | -100°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 5 x 108 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 7 x 108 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 30.2 ((755) | Z | Kv/mm ((v/mil) | IPC-TM-650 2.5.6.2 | |
| 튼튼성 모듈 | 7780 ((1128) | Y | MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 136(19.7) | Y | MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 186 (27) | Mpa (kpsi) | IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리/인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 10 12 31 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.66 | W/m/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.05 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.92 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) | N/mm (pli) | 용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
이점
- 산화 저항: 전형적인 열성 마이크로 웨이브 재료에 비해 훨씬 더 오래 사용할 수 있습니다.
- 낮은 손실 성능: 자동차 시스템을 포함하여 고 주파수 응용 프로그램에 이상적입니다.
- 튼튼한 허용: 전송 라인에서의 정밀성을 위해 제어 된 변압 변수.
- 납 없는 호환성: 가공 중에 방광이나 탈층화 문제가 없도록 보장합니다.
- 안정적인 차원: 낮은 팽창 계수는 구멍을 통해 가루에 신뢰성을 유지합니다.
| PCB 재료: | 탄화수소 세라믹 라미네이트 |
| 명칭: | RO4835 |
| 다이렉트릭 상수: | 3.48 (10 GHz) |
| 분산 요인 | 0.0037 (10 GHz) |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 (ED 구리) | 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| 다이렉트릭 두께 (로프로 구리) | 4밀리 (0.102mm), 7.3밀리 (0.186mm), 10.7밀리 (0.272mm), 20.7밀리 (0.526mm), 30.7밀리 (0.780mm), 60.7밀리 (1.542mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |

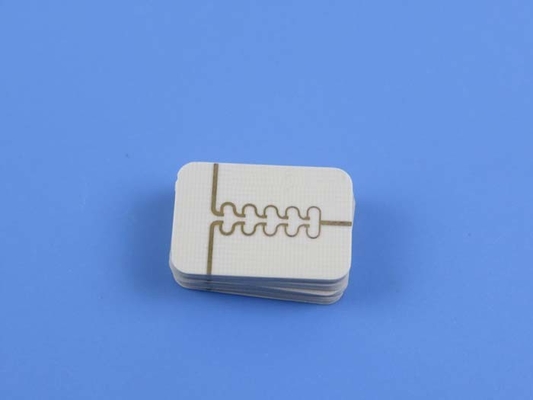

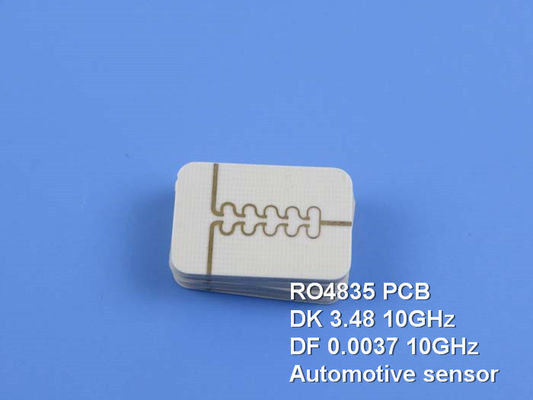

이 PCB는 2층의 딱딱한 보드로 구성되어 있으며, 고주파 애플리케이션을 위한 견고한 플랫폼을 제공합니다. 각 면은 35μm의 구리로 마무리됩니다.회로 전체에서 효과적인 전도성 및 신호 무결성을 보장합니다..
다이 일렉트릭 층은 20 밀리 (0.508 mm) 로4835 물질을 포함하고 PCB의 낮은 손실 성능에 기여합니다. 전체적으로 보드는 0.6 mm의 총 두께를 가지고 있습니다.다양한 전자 부품에 적합합니다.
정밀 제조를 위해 PCB는 최소 흔적과 공간 6/8 밀리, 최소 구멍 크기가 0.3mm로 복잡한 디자인을 가능하게합니다.표면 완성도는 잠수 금으로 이루어집니다., 절단성과 내구성을 향상시키고, 상층은 명확한 라벨링을 위해 흰색 실크 스크린을 갖추고 있으며, 하층 층은 간소화 된 외관을 위해 실크 스크린이 없습니다.
미술 작품 과 준수
그림 종류:게르버 RS-274-X
인정된 표준:IPC-클래스-2
서비스 영역:전 세계
전형적 사용법
로저스 RO4835 PCB는 다음과 같은 용도로 적합합니다.
- 자동차 레이더와 센서
-점에서점 미크로웨이브 통신
- 전력 증폭기
-단계 배열 레이더 시스템
-RF 부품
