| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
경쟁적인 전자 분야에서는 고주파 애플리케이션에서 효율성을 혁신하는 것이 현대 디자인에 매우 중요합니다.우수한 열 관리 및 낮은 손실 특성을 통해 성능을 극대화하도록 설계되었습니다.이 기사에서는 TC600 PCB의 고유 한 기능, 이점 및 응용 분야에 대해 자세히 설명하고 우수성을 추구하는 엔지니어와 디자이너에게 중요한 구성 요소가 된 이유를 보여줍니다.
TC600 라미네이트에 대한 소개

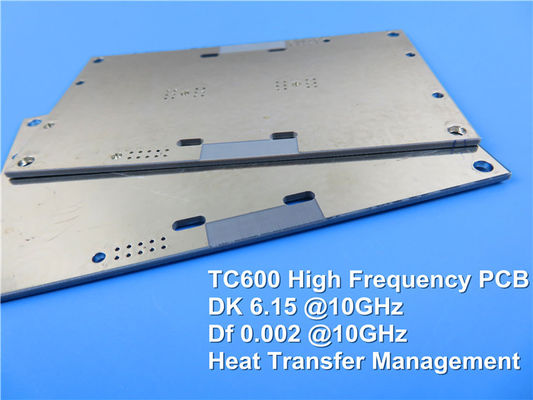

TC600 라미네이트는 고성능 인쇄 회로 보드용으로 특별히 설계된, 세라믹으로 채워진, 섬유 유리 강화 된 PTFE 기반 복합재이다.6의 다이렉트릭 상수 (Dk).15 1.8 MHz 및 10 GHz에서 이 라미네이트는 높은 주파수 작업에 필수적인 효율적인 신호 전파를 촉진합니다. 1.8 GHz 및 0.0020 10GHz에서 신호 손실을 최소화합니다, 높은 주파수 신호가 더 큰 거리에서 그들의 무결성을 유지하는 것을 보장합니다.
PCB 설계 에서 열 관리 의 중요성
효율적인 열 관리는 현대 전자제품에서 중요한 관심사이다. TC600 PCB는 이 분야에서 탁월하며, Z축에서 1.1 W/mK, X축과 Y축에서 1.4 W/mK의 열 전도성을 자랑한다.이 우수한 열 전도성 은 효율적 인 열 분산 을 가능하게 한다, 융합 온도를 낮추고 활성 구성 요소의 신뢰성을 향상시킵니다.높은 전력 처리 필수적인 애플리케이션에 이상적입니다.
기계적 견고성: PCB 기술 에서 한 걸음 앞
깨지기 쉬운 라미네이트와 달리 TC600 PCB는 기계적 견고성을 염두에 두고 설계되었습니다. 그것은 가공 충격과 높은 G-세력에 견딜 수 있으며 까다로운 환경에서 신뢰성을 보장합니다.이 내구성은 항공기 및 자동차 전자 장치의 응용에 중요합니다.또한 TC600 라미네이트의 높은 껍질 강도는 좁은 라인의 신뢰할 수 있는 처리를 보장하여 제조 효율성을 향상시킵니다.
| 재산 | 단위 | 가치 | 시험 방법 |
| 1전기적 특성 | |||
| 다이렉트릭 상수 ( 두께에 따라 달라질 수 있습니다) | |||
| @1.8 MHz | - | 6.15 | 레조넌트 구멍 |
| @10 GHz | - | 6.15 | IPC TM-650 2.5.5.5 |
| 분산 요인 | |||
| @1.8 GHz | - | 0.0017 | 레조넌트 구멍 |
| @10 GHz | - | 0.002 | IPC TM-650 2.5.5.5 |
| 다이렉트릭의 온도 계수 | - | ||
| TCεr @ 10 GHz (-40-150°C) | ppm/oC | -75 | IPC TM-650 2.5.5.5 |
| 부피 저항성 | |||
| C96/35/90 | MΩ-cm | 1.6x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 2.4x108 | IPC TM-650 2.5.17.1 |
| 표면 저항성 | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0x108 | IPC TM-650 2.5.17.1 |
| 전기력 | 볼트/밀리 (kV/mm) | 850 (34) | IPC TM-650 2.5.6.2 |
| 다이 일렉트릭 분해 | kV | 62 | IPC TM-650 2.5.6 |
| 활 저항 | 초 | >240 | IPC TM-650 2.5.1 |
| 2. 열 특성 | |||
| 분해 온도 (Td) | |||
| 초기 | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260 | 분 | >60 | IPC TM-650 2.4.24.1 |
| T288 | 분 | >60 | IPC TM-650 2.4.24.1 |
| T300 | 분 | >60 | IPC TM-650 2.4.24.1 |
| 열 확장, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| 열 확장, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| % z축 팽창 (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3기계적 특성 | |||
| 껍질 강도 구리 (1 온스 / 35 미크론) | |||
| 열 스트레스 후 | 1kg/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8 |
| 높은 온도 (150oC) 에서 | 1kg/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8.2 |
| 프로세스 후 솔루션 | 1kg/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8 |
| 유니 즈 모듈 | kpsi (MPa) | 280 (1930) | IPC TM-650 2.4.18.3 |
| 굽기 강도 (기계/크로스) | kpsi (MPa) | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| 튼튼성 (기계/십자) | kpsi (MPa) | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| 압축 모듈 | kpsi (MPa) | ASTM D-3410 | |
| 포이슨 비율 | - | ASTM D-3039 | |
| 4. 물리적 특성 | |||
| 물 흡수 | % | 0.02 | IPC TM-650 2.6.2.1 |
| 밀도, 주변 23oC | g/cm3 | 2.9 | ASTM D792 방법 A |
| 열전도성 (z축) | W/mK | 1.1 | ASTM E1461 |
| 열전도 (x, y) | W/mK | 1.4 | ASTM E1461 |
| 특정 열 | J/gK | 0.94 | ASTM E1461 |
| 발화성 | 클래스 | V0 | UL-94 |
| NASA 배출가스, 125oC, ≤10-6 토르 | |||
| 전체 질량 손실 | % | 0.02 | NASA SP-R-0022A |
| 수집된 휘발성 동물 | % | 0 | NASA SP-R-0022A |
| 수증기 회복 | % | 0 | NASA SP-R-0022A |
건설 세부 사항

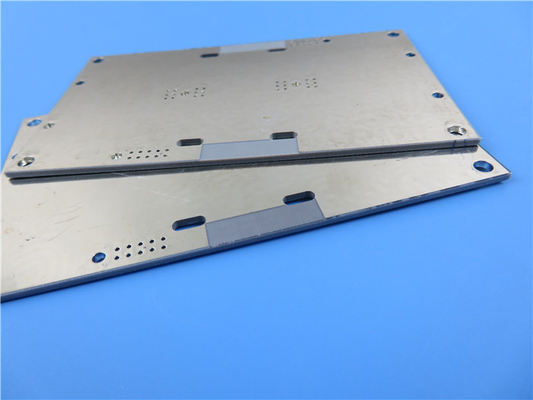

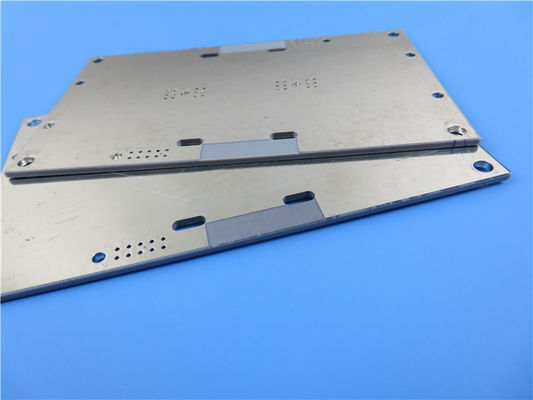

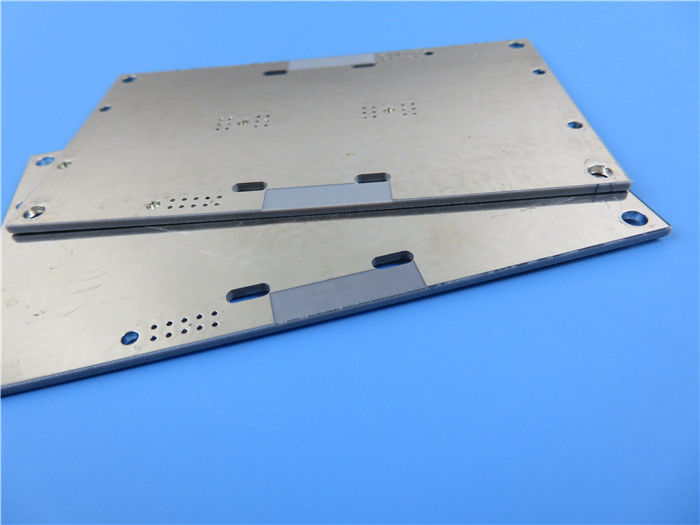

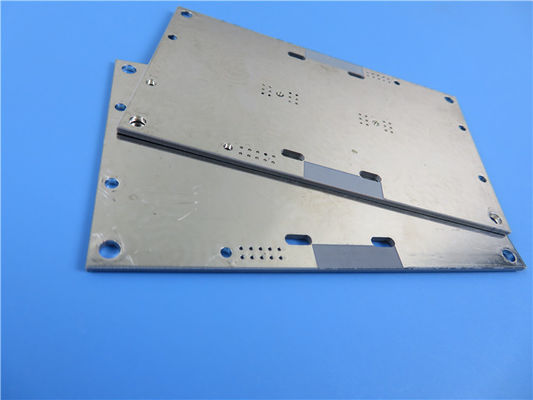

이 PCB는 각 구리 층이 35μm 두께를 측정하는 2층 딱딱한 스택업을 갖추고 있으며, 우수한 전도성을 제공합니다. 핵심 물질은 0.762mm (30 mil) 두께이며,열 및 전기 성능 최적화61.99mm x 39.99mm의 보드 크기와 0.8mm의 완성 두께로 TC600 PCB는 높은 성능을 유지하면서 컴팩트 애플리케이션을 위해 설계되었습니다.
TC600 라미네이트 품질 보장 표준
IPC-클래스-2 표준에 따라 제조된 TC600 PCB는 출하 전에 엄격한 100% 전기 테스트를 거칩니다.품질에 대한 이러한 약속은 각 단위가 신뢰성 및 성능 기준을 충족시킬뿐만 아니라 초과하도록 보장합니다., 엔지니어들에게 그들의 디자인에 대한 자신감을 줍니다.
| PCB 재료: | 세라믹으로 채워진 PTFE/질질된 유리섬유 |
| 명칭: | TC600 |
| 다이렉트릭 상수: | 6.15 (10 GHz) |
| 분산 요인 | 0.002 (10 GHz) |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |
TC600 PCB의 전형적인 응용
TC600 PCB의 다재다능성은 다음과 같은 광범위한 응용 분야에 적합합니다.
- 전력 증폭기: 고전력 애플리케이션에서 효율성과 신뢰성을 향상시킵니다.
- 마이크로파 조합기와 전력 분할판: 항공기 및 통신 시스템에 이상적입니다.
- 작은 발자국 안테나: 모바일 장치의 공간 제한 디자인에 완벽합니다.
디지털 오디오 방송 (DAB) 안테나: 고품질 오디오 전송을 지원합니다.
- GPS 및 휴대용 RFID 리더 안테나: 내비게이션 및 추적 시스템에서 신뢰할 수있는 성능을 보장합니다.
결론: 고성능 PCB의 미래
혁신적인 디자인과 고급 기능으로 TC600 PCB는 뛰어난 열 관리와 성능으로 디자인을 향상시킬 수 있습니다.기술자 들 이 효율성 과 신뢰성 에 대한 요구 가 증가함에 따라, TC600 PCB는 이러한 과제를 직접적으로 해결하는 솔루션을 제공합니다.TC600 PCB와 함께 높은 성능의 전자 제품의 미래를 포용합니다. 최첨단 기술이 뛰어난 성능을 충족시키는 곳이죠.!
|
|
