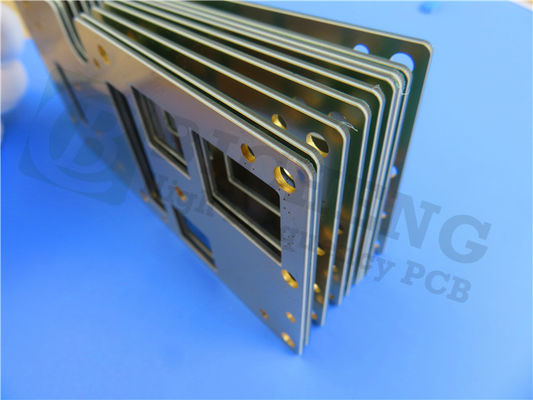

로저스 TMM3에 대한 소개
로저스 TMM3는 용암 용암 복합 물질로 만들어진 열성 소파 물질입니다. 이 혁신적인 물질은 스트립 라인 및 마이크로 스트립 애플리케이션을 위해 특별히 설계되었습니다.세라믹과 전통적인 PTFE 마이크로 웨이브 회로 라미네이트의 최고의 특성을 결합합니다.많은 전통적인 재료와 달리, TMM3는 전문적인 생산 기술을 필요로하지 않으며, 엔지니어들에게 다재다능하고 접근 가능한 선택이 됩니다.
건설 세부 사항
TMM3 PCB는 견고한 2층 단단한 스택업을 갖추고 있습니다.
구리층 1: 35μm
로저스TMM3 코어: 0.635mm (25 mil)
구리층 2: 35μm
사양:
보드 크기: 42.91mm x 108.31mm (± 0.15mm)
최소 추적/공간: 5/9 밀리
최소 구멍 크기: 0.3mm
완성된 판 두께: 0.7mm
완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층
표면 가공: 몰입 은
품질보증: 각 PCB는 출하 전에 100% 전기 테스트를 거쳐 신뢰성과 성능을 보장합니다.
전형적 사용법
로저스 TMM3 PCB는 특히 적합합니다:
RF 및 마이크로파 회로: 정확성과 고주파 성능을 요구하는 응용 프로그램에 이상적입니다.
전력 증폭기 및 결합기: 효율적인 신호 전송과 최소한의 손실을 보장합니다.
위성 통신 시스템: 까다로운 환경에서 안정적인 성능을 제공합니다.
칩 테스터 및 패치 안테나: 정확한 테스트와 높은 성능을 촉진합니다.
| 재산 | TMM3 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 3.27±0032 | Z | 10GHz | IPC-TM-650 2.5.5.5 | ||
| 다이렉트릭 상수,ε 설계 | 3.45 | - | - | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인 (과정) | 0.002 | Z | - | 10GHz | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수의 열 계수 | +37 | - | ppm/°K | -55°C ~ 125°C | IPC-TM-650 2.5.5.5 | |
| 단열 저항 | >2000년 | - | 맙소사 | C/96/60/95 | ASTM D257 | |
| 부피 저항성 | 2 x 109 | - | 엠씨 | - | ASTM D257 | |
| 표면 저항성 | >9x 10^9 | - | 모흐 | - | ASTM D257 | |
| 전기 강도 (dielectric 강도) | 441 | Z | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 특성 | ||||||
| 분해 온도 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 열 확장 계수 - x | 15 | X | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Y | 15 | Y | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Z | 23 | Z | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열전도성 | 0.7 | Z | W/m/K | 80 °C | ASTM C518 | |
| 기계적 특성 | ||||||
| 열 스트레스 후 구리 껍질 강도 | 5.7 (1.0) | X,Y | 1kg/인치 (N/mm) | 용접 후 1 온스. EDC | IPC-TM-650 방법 2.4.8 | |
| 굽기 강도 (MD/CMD) | 16.53 | X,Y | kpsi | A | ASTM D790 | |
| 플렉서럴 모듈 (MD/CMD) | 1.72 | X,Y | MPSI | A | ASTM D790 | |
| 물리적 특성 | ||||||
| 수분 흡수 (2X2) | 1.27mm (0.050") | 0.06 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125") | 0.12 | |||||
| 특수 중력 | 1.78 | - | - | A | ASTM D792 | |
| 특정 열 용량 | 0.87 | - | J/g/K | A | 계산 | |
| 납 없는 공정 호환성 | 네 | - | - | - | - | |
급속도로 발전하는 전자 분야에서는 특히 통신 및 항공 우주와 같은 분야에서 고성능 인쇄 회로 보드 (PCB) 를 찾는 것이 점점 더 중요합니다.로저스 TMM3 PCB를 입력합니다, 고주파 애플리케이션에 특별히 설계된 획기적인 솔루션입니다. 이 기사에서는 TMM3의 뛰어난 기능, 이점 및 다양한 애플리케이션에 대해 심도있게 살펴봅니다.엔지니어와 제조업체의 선택이 된 이유를 보여줍니다..
특이한 다이 일렉트릭 성능
- 다이 일렉트릭 상수 (Dk): 10 GHz에서 3.27 ± 0.032에서 TMM3 PCB는 높은 주파수 전송에 필수적인 최소 신호 왜곡을 보장합니다.45 8GHz에서 40GHz의 더 넓은 주파수 범위를 통해, 그것의 다재다능성을 보여줍니다.
- 분산 요인 (Df): 0의 매우 낮은 분산 요인002, TMM3는 에너지 손실을 최소화하여 전자 회로의 전반적인 효율성을 향상시킵니다.
- 다이전릭 상수의 열 계수: 37ppm/°K의 계수와 함께 -55°C에서 125°C의 온도에서도 안정적인 성능을 보장하는 열 안정성이 인상적입니다.
탄탄 한 기계적 및 열적 특성
분해 온도 (Td): 425°C의 높은 Td로 TMM3는 고온 환경을 처리 할 수 있습니다.
- 열 팽창 계수 (CTE): CTE는 구리와 밀접하게 일치하며 X 방향과 Y 방향 모두에서 15 ppm/K, Z 방향에서는 23 ppm/K를 측정합니다.이것은 접착 된 구멍에 대한 스트레스를 최소화전기적 무결성을 유지하는데 필수적입니다.
- 굽힘 강도: 16.53 kpsi의 굽힘 강도로 TMM3는 기계적 스트레스에 견딜 수 있도록 만들어졌으며 까다로운 응용 프로그램에서 내구성을 보장합니다.
인상적 인 전기적 특성
- 단열 저항: TMM3 PCB는 2000 GΩ를 초과하는 단열 저항을 가지고 있으며, 우수한 전기 단열을 제공합니다.
- 부피 저항성: 2 x 10^9 Ω·cm로 평가된 이 PCB는 다양한 응용 분야에 걸쳐 견고한 성능을 보여준다.
- 전기 강도: 441V/mil의 다이 일렉트릭 강도로 TMM3는 성능을 손상시키지 않고 높은 전압을 견딜 수 있습니다.
| PCB 재료: | 세라믹, 탄화수소, 열성 폴리머 복합물 |
| 명칭: | TMM3 |
| 다이렉트릭 상수: | 3.27 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, OSP, Immersion tin, Immersion silver, Pure gold plated 등 |
왜 로저스 TMM3 PCB를 선택합니까?
1일관성: 낮은 Dk, 낮은 Df 및 높은 단열 저항의 조합은 TMM3 PCB가 어려운 조건 하에서 예외적인 신호 무결성을 유지하도록 보장합니다.
2간소화 된 제조: 재료는 납 없는 과정과 호환되며 전극화 전에 나트륨 나프테네이트 처리가 필요하지 않습니다.생산을 단순화하고 비용을 절감.
3다재다능한 응용: TMM3 PCB는 RF 및 마이크로 웨브 회로, 전력 증폭기, 필터 및 위성 통신 시스템 등 다양한 응용 분야에서 빛납니다.
4내구성 및 장수성: TMM3의 기계적 탄력성, 높은 껍질 강도와 굴절 강도 등으로 인해 까다로운 환경에 견딜 수 있습니다.장기적인 신뢰성을 제공합니다..
로저 TMM3의 이상적인 응용
로저스 TMM3 PCB는 다음과 같은 수많은 응용 프로그램에 완벽하게 적합합니다.
- RF 및 마이크로 웨브 회로: 정확성 및 고 주파수 기능을 요구하는 응용 프로그램에 이상적인 선택.
- 전력 증폭기 및 결합기: 최소 손실로 효율적인 신호 전송을 촉진합니다.
- 위성 통신 시스템: 어려운 조건에서도 안정적인 성능을 제공합니다.
- 글로벌 위치 시스템 (GPS) 안테나: 정확한 신호 수신 및 전송을 보장합니다.
결론: 로저스 TMM3로 전자 솔루션을 향상
로저스 TMM3 PCB는 고주파 PCB 기술의 혁신의 비단으로 서 있습니다. Its unique blend of features—ranging from a low dielectric constant and excellent thermal stability to impressive mechanical strength—positions it as a preferred option for engineers and manufacturers eager to push the boundaries of electronic design.
정교한 전자 솔루션에 대한 수요가 계속 증가함에 따라 TMM3 PCB는 이 같은 과제를 비교할 수 없는 신뢰성과 성능으로 해결할 수 있습니다.로저 TMM3가 어떻게 당신의 프로젝트를 높일 수 있는지에 대한 더 많은 정보를 얻으려면우수한 전자 솔루션에 대한 당신의 여정은 여기서 시작됩니다!
|
|
