| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

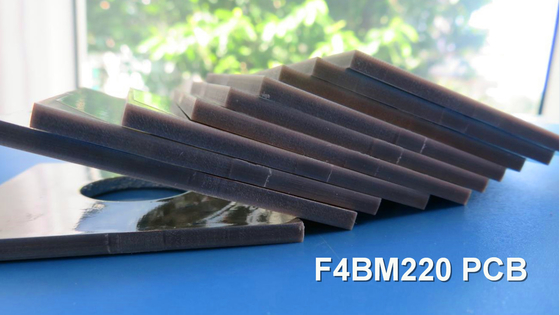

ਵਾਂ글링의 F4BM220 라미네이트는 PCB 기술의 최첨단 발전입니다.그리고 폴리테트라플루로에틸렌 필름, F4BM220는 전기 성능과 안정성에 대한 새로운 표준을 설정합니다. 향상 된 단열 저항과 감소 된 변압 손실으로이 PCB는 전신인 F4B220을 초월합니다.그리고 시장에서 외국 제품에 대한 경쟁력 있는 대안입니다..
주요 특징:
다이렉트릭 상수 (Dk): 10GHz에서 2.2
분산 요인: 10GHz에서 0.001
열 확장 계수 (CTE): x축 25ppm/°C, y축 34ppm/°C, z축 240ppm/°C (-55°C ~ 288°C)
낮은 열 계수 Dk: -142 ppm/°C (-55°C ~ 150°C)
수분 흡수: ≤0.08%
연화성: UL-94 V0
| PCB 용량 (F4BM) | |||
| PCB 재료: | PTFE 유리섬유 천, 구리 접착 라미네이트 | ||
| 지정 (F4BM) | F4BM | DK (10GHz) | DF (10 GHz) |
| F4BM217 | 2.17±0.04 | 0.0010 | |
| F4BM220 | 2.20±0.04 | 0.0010 | |
| F4BM233 | 20.33±0.04 | 0.0011 | |
| F4BM245 | 2.45±0.05 | 0.0012 | |
| F4BM255 | 20.55±0.05 | 0.0013 | |
| F4BM265 | 20.65±0.05 | 0.0013 | |
| F4BM275 | 20.75±0.05 | 0.0015 | |
| F4BM294 | 20.94±0.06 | 0.0016 | |
| F4BM300 | 30.00±0.06 | 0.0017 | |
| 계층 수: | 일면 PCB, 이면 PCB, 다층 PCB, 하이브리드 PCB | ||
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) | ||
| 다이렉트릭 두께 (또는 전체 두께) | 0.127mm (다일렉트릭), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| PCB 크기: | ≤400mm × 500mm | ||
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 | ||
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금, ENEPIG 등 | ||
이 PCB 스택업은 각 35μm의 두께의 구리 2층으로 구성되어 있으며, 1.00mm F4BM220 코어로 분리되어 있습니다. 보드의 크기는 45mm x 62mm로 정밀하게 설정되어 ±0.15mm의 허용도 있습니다.다양한 컴팩트 애플리케이션에 적합합니다.최소 추적 / 간격 요구 사항은 4/7 밀리, 0.3mm의 최소 구멍 크기로 복잡한 회로 디자인을 용이하게합니다.
1.1mm의 완성된 보드 두께, 외층의 구리 무게 1oz (1.4mls) 및 20μm의 접착 두께는이 PCB의 견고한 구조에 기여합니다.표면 완성도는 몰입 진으로 달성됩니다., 상단 용접 마스크는 녹색이고 상단 실크 스크린은 흰색입니다. 배송 전에 각 PCB는 품질과 신뢰성을 보장하기 위해 100% 전기 테스트를 받습니다.
게르버 RS-274-X 형식으로 공급되고 IPC-Class-2 품질 표준을 준수하는 F4BM220 2층 딱딱한 PCB는 전 세계적으로 제공됩니다.
전형적인 응용 프로그램:
마이크로 웨브, RF 및 레이더 시스템
단계 전환기
전력분리기, 결합기, 결합기
먹이 네트워크
스테이지 민감 안테나, 스테이지 배열 안테나
위성 통신
기지국 안테나
|
|
| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

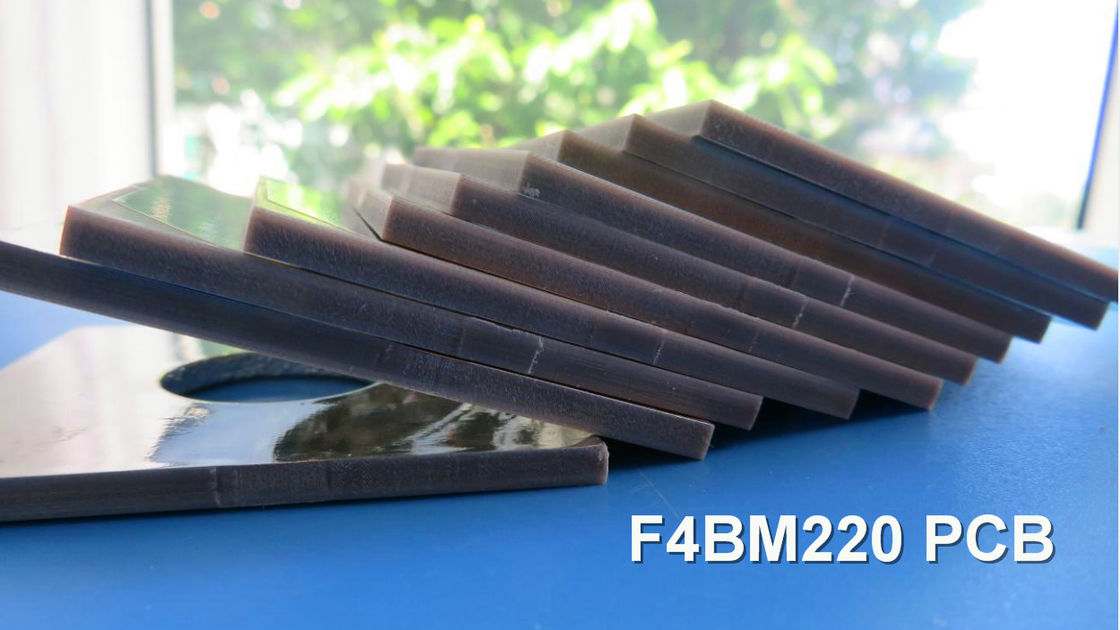

ਵਾਂ글링의 F4BM220 라미네이트는 PCB 기술의 최첨단 발전입니다.그리고 폴리테트라플루로에틸렌 필름, F4BM220는 전기 성능과 안정성에 대한 새로운 표준을 설정합니다. 향상 된 단열 저항과 감소 된 변압 손실으로이 PCB는 전신인 F4B220을 초월합니다.그리고 시장에서 외국 제품에 대한 경쟁력 있는 대안입니다..
