| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
로저스 RO3010 PCB는 고성능 애플리케이션을 위해 고도로 설계된높은 다이렉트릭 상수와 뛰어난 안정성을 제공합니다.RO3010은 광대역 부품의 제작을 단순화하고 회로 소형화를 지원합니다.정확성과 신뢰성에 초점을 맞춘 엔지니어에게 이상적인 선택이됩니다..
주요 특징
고전체 상수: 10 GHz/23°C에서 10.2 ± 0.30, 우수한 신호 무결성을 보장합니다.
낮은 분산 요인: 10 GHz/23°C에서 0.0022로 에너지 손실을 최소화하고 시스템 효율성을 향상시킵니다.
열 안정성:
열 확장 계수 (CTE):
X: 13ppm/°C
Y: 11ppm/°C
Z: 16ppm/°C
작동 온도 범위: -40°C ~ +85°C
열분해 온도 (Td): 500°C 이상, 극한 조건에서도 내구성을 제공합니다.
열전도: 0.95 W/mK, 효율적인 열관리를 촉진합니다.
수분 흡수: 0.05%만, 다양한 환경에서 신뢰성을 보장합니다.
| 재산 | RO3010 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 11.2 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -395 | Z | ppm/°C | 10 GHz -50°C150까지°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.8 | j/g/k | 계산 | ||
| 열전도성 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55 ~ 288)°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °CTGA | ASTM D 3850 | ||
| 밀도 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 9.4 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
이점
차원 안정성: 팽창 계수는 구리와 밀접하게 일치하며 RO3010은 열 순환 중에 신뢰성을 보장합니다.
비용 효율적 인 제조: 경제적인 라미네이트 가격은 품질을 손상시키지 않고 대량 생산에 적합합니다.
다재다능한 디자인 옵션: 복잡한 회로 레이아웃을 수용하는 다층 보드 디자인에 이상적입니다.
기술 사양
PCB 스택업: 3층 딱딱한 PCB
구리층 1: 35μm
RO3010 코어: 50 mil (1.27 mm)
구리층 2: 35μm
프리프레그: 0.1 mm
RO3010 코어: 50 mil (1.27 mm)
구리층 3: 35μm

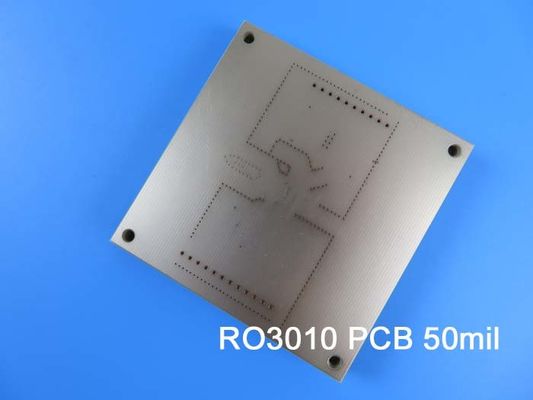

완성 된 보드의 크기는 30 mm x 25 mm이며 전체 두께는 2.7 mm입니다. 최소 흔적과 공간은 5/5 밀리이며 최소 구멍 크기는 0.5 mm입니다.외부 층에 완성 된 구리 무게는 1 온스 (1.4 밀리), 그리고 표면 마감은 몰입 틴입니다. 각 PCB는 품질과 신뢰성을 보장하기 위해 배송 전에 100% 전기 테스트를 거칩니다.
로저 RO3010 PCB는 자동차 레이더, GPS 안테나, 셀룰러 통신 시스템, 무선 통신용 패치 안테나,직방송 위성, 케이블 시스템, 원격 미터 리더 및 전력 백플라인에서의 데이터 링크. 그것의 다재다능성과 성능은 많은 높은 수요 환경에서 귀중한 자산으로 만듭니다.
|
|
