| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

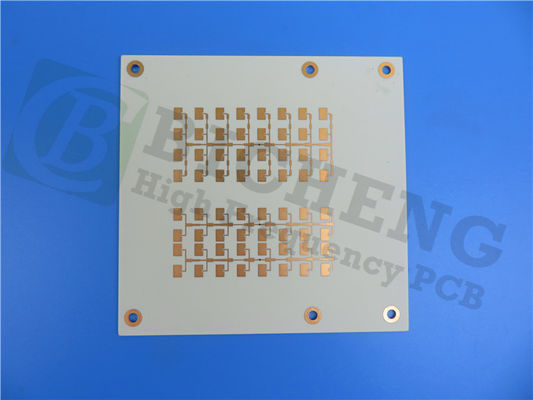

RO4003C 로프로필 PCB는 역처리 필름을 표준 RO4003C 다이 일렉트릭과 결합한 로저스 독점 기술을 활용합니다.이 독특 한 건축물 을 통해 선도자 손실 을 줄일 뿐 아니라 신호 무결성 을 향상 시킬 수 있는 라미네이트 가 만들어진다, 고주파 애플리케이션에 이상적입니다.
탄화수소 세라믹 재료의 통합은 높은 주파수에서 우수한 성능을 발휘하면서 제조에서 비용 효율성을 유지합니다.이 PCB는 표준 에포시/글라스 (FR-4) 공정을 사용하여 제조될 수 있습니다., 전문적인 제조 기술의 필요성을 제거하여 전체 생산 비용을 줄입니다.
주요 특징
RO4003C 저 프로필 PCB는 현대 전자 설계의 요구를 충족시키는 몇 가지 인상적인 사양을 자랑합니다.
다이렉트릭 상수: 10GHz에서 3.38 ± 0.05의 다이렉트릭 상수를 가진 이 PCB는 안정적인 신호 전송과 최소한의 신호 저하를 보장합니다.
분산 요인: 10 GHz에서 0.0027의 낮은 분산 요인은 에너지 손실을 줄이고 전체 효율성을 향상시킵니다.
열 안정성: PCB는 425°C 이상의 열 분해 온도 (Td) 와 280°C 이상의 높은 유리 전환 온도 (Tg) 를 가지고 있습니다.높은 온도 조건에서 신뢰성을 보장합니다..
열 전도성: 0.64 W/mK의 열 전도성으로, 고전력 애플리케이션에서 성능을 유지하는 데 중요한 열을 효과적으로 분산합니다.
낮은 열 팽창 계수 (CTE): Z축 CTE는 구리와 밀접하게 일치하는 46 ppm/°C이며, 열 사이클 도중 스트레스와 잠재적 고장을 최소화합니다.
| 재산 | 전형적 가치 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수, 프로세스 | 30.38 ± 0.05 | z | -- | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 |
| 다이렉트릭 상수, 설계 | 3.5 | z | -- | 8~40 GHz | 차분 단계 길이의 방법 |
| 분비 요인 갈색 | 00.0027 0.0021 | z | -- | 10 GHz/23°C 2.5 GHz/23°C | IPC-TM-650 2.5.5.5 |
| 열 계수 r | 40 | z | ppm/°C | -50°C ~ 150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.7 × 1010 | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 4.2 × 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | z | KV/mm ((V/mil) | 0.51mm ((0.020??) | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 26889(3900) | Y | MPa ((kpsi) | NT1 국가 | ASTM D638 |
| 팽창 강도 | 141 (20.4) | Y | MPa ((kpsi) | NT1 국가 | ASTM D638 |
| 굽기 힘 | 276 ((40) | MPa ((kpsi) | IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.3 | X,Y | mm/m ((밀리/인치) | 에치 후 +E2/150°C | IPC-TM-650 2.4.39A |
| 열 확장 계수 | 11 | x | ppm/°C | -55~288°C | IPC-TM-650 2.1.41 |
| 14 | y | ||||
| 46 | z | ||||
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D3850 | ||
| 열전도성 | 0.64 | W/m/°K | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060 ̊ 샘플 온도 50°C | ASTM D570 | |
| 밀도 | 1.79 | gm/cm3 | 23°C | ASTM D792 | |
| 구리 껍질 강도 | 1.05 (6.0) | N/mm ((pli) | 용접 후 플라트 1 온스. TC 포일 | IPC-TM-650 2.4.8 | |
| 발화성 | 제1호 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
RO4003C 저 프로필 PCB의 장점
RO4003C 낮은 프로필 PCB는 고주파 전자 응용 프로그램에 많은 장점을 제공하도록 설계되었습니다.
더 낮은 삽입 손실: 낮은 전도자 손실과 최적화된 다이 일렉트릭 특성의 조합은 40 GHz 이상의 주파수에서 작동 할 수 있습니다.통신 및 데이터 전송의 최첨단 애플리케이션에 적합하도록.
감소된 수동적 인터모들레이션 (PIM): 이 기능은 기지국 안테나에 특히 유용하며, 여기서 인터모들레이션 왜곡을 최소화하는 것이 신호의 명확성과 성능에 중요합니다.
향상 된 열 성능: PCB의 설계는 더 나은 열 분비를 촉진하고 열 관련 고장의 가능성을 줄이고 장기적인 신뢰성을 보장합니다.
다층 PCB 용량: RO4003C가 제공하는 설계 유연성은 다양한 전자 구성 요소와 구성을 수용하는 복잡한 다층 PCB를 만들 수 있습니다.
환경 준수: 이 PCB는 현대적인 환경 표준을 충족하고 CAF에 저항하며 산업의 지속성과 신뢰성에 대한 점점 더 큰 관심을 다루고 있습니다.

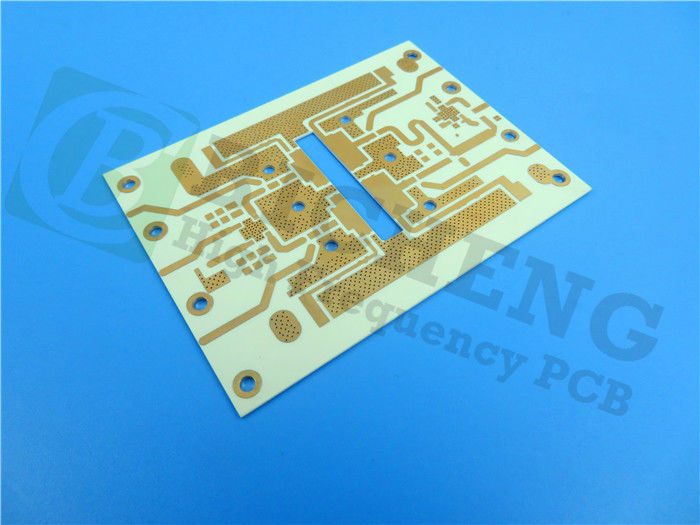

건설 및 사양
이 PCB는 다음과 같은 사양을 가진 2층 단단한 PCB로 구성됩니다.
보드 크기: 77.4mm x 39.3mm, 복수의 구성 요소를 통합하면서 컴팩트한 디자인을 허용합니다.
최소 추적/공간: 4/5 밀리, 고밀도 회로 레이아웃을 가능하게 합니다.
최소 구멍 크기: 0.3mm, 다양한 구성 요소 유형을 수용합니다.
완성된 보드 두께: 0.91mm, 견고한 구조적 무결성을 제공합니다.
구리 무게: 1 온스 (1,4 밀리) 외부 층, 신뢰할 수있는 전기 연결을 보장합니다.
표면 가공: 몰입 은, 용접 가용성 을 향상 시키고 산화 를 방지 합니다.
전기 테스트: 100% 전기 테스트는 품질과 신뢰성을 보장하기 위해 운송 전에 수행됩니다.
전형적 사용법
RO4003C 저프로필 PCB는 다음 용도로 적합합니다.
디지털 애플리케이션 (서버, 라우터, 초고속 백프레인)
셀룰러 기반 스테이션 안테나 및 전력 증폭기
직방송 위성을 위한 LNB
RF 식별 태그
| PCB 재료: | 탄화수소 세라믹 라미네이트 |
| 명칭: | RO4003C 로프로 |
| 다이렉트릭 상수: | 3.38±0.05 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil ((0.526mm), 32.7mil (0.831mm), 60.7mil ((1.542mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, OSP, Immersion tin 등 |
|
|
