| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
RT/Duroid 6006 기판을 기반으로 새로 선보인 PCB를 소개합니다. 고성능 전자 및 마이크로파 애플리케이션을 위해 설계되었습니다.이 PCB는 뛰어난 변압 성질을 가지고 있습니다., 성능에 타협하지 않고 컴팩트 회로 설계에 이상적입니다. 그 견고한 구조와 신뢰할 수있는 기능은 X-밴드 또는 그 이하에서 작동하는 응용 프로그램에 맞춤되었습니다.
주요 특징
- 재료 구성: 로저 RT/듀로이드 6006 세라믹-PTFE 복합재로 만들어졌습니다.
- 다이 일렉트릭 상수 (Dk): 우수한 회로 성능을 위해 10 GHz/23°C에서 6.15 ± 0.15
- 분산 요인: 10 GHz/23°C에서 0.0027의 분산 요인과 함께 낮은 손실, 효율성을 보장합니다.
- 열 안정성: 500 °C (TGA) 를 초과하는 열 분해 온도
- 수분 저항: 0.05%의 매우 낮은 수분 흡수, 신뢰성을 향상.
- 열 확장 계수 (CTE): X 축: 47 ppm/°C, Y 축: 34 ppm/°C, Z 축: 117 ppm/°C 차원 안정성.
- 구리 포일: 표준 및 역처리 된 전극 퇴적 구리 포일로 장착되어 있습니다.
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 60.15±0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 6.45 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0027 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -410 | Z | ppm/°C | -50°C~170°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 7 x 107 | 엠씨 | A | IPC 25.17.1 | |
| 표면 저항성 | 2 x 107 | 모흐 | A | IPC 25.17.1 | |
| 팽창성 특성 | ASTM D638 (0.1/분 팽창률) | ||||
| 영의 모듈 | 627(91) 517(75) | X Y | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 20(2.8) 17(2.5) | X Y | MPa ((kpsi) | A | |
| 최후의 압력 | 12 ~ 13 4 ~ 6 | X Y | % | A | |
| 압축 성질 | ASTM D695 (0.05/분) 스트레인 속도 | ||||
| 영의 모듈 | 1069 (115) | Z | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 54(7.9) | Z | MPa ((kpsi) | A | |
| 최후의 압력 | 33 | Z | % | ||
| 플렉서럴 모듈 | 2634 (382) 1951 (283) | X | MPa ((kpsi) | A | ASTM D790 |
| 극심 한 스트레스 | 38 (5.5) | X Y | MPa ((kpsi) | A | |
| 부하 하에서의 변형 | 0.33 21 | Z Z | % | 24hr/50°C/7MPa 24hr/150°C/7MPa | ASTM D261 |
| 수분 흡수 | 0.05 | % | D48/50°C 0.050" (1.27mm) 두께 | IPC-TM-650 2.6.2.1 | |
| 열전도성 | 0.49 | W/m/k | 80°C | ASTM C518 | |
| 열 팽창 계수 | 47 34 117 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| 밀도 | 2.7 | g/cm3 | ASTM D792 | ||
| 특정 열 | 0.97(0.231) | j/g/k (BTU/ib/OF) |
계산 | ||
| 구리 껍질 | 14.3 (2.5) | pli (N/mm) | 용매 플라트 후 | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
이점
- 회로 크기의 감소: 높은 변압기 상수는 더 작은 회로 설계를 가능하게합니다.
- 낮은 손실 성능: X-밴드 애플리케이션에 최적화, 신호 손실을 최소화.
- 반복 가능한 성능: εr와 두께에 대한 엄격한 통제는 생산에 걸쳐 일관성을 보장합니다.
- 신뢰성: 다층 보드 디자인을 위해 신뢰할 수있는 접착 된 구멍을 특징으로합니다.

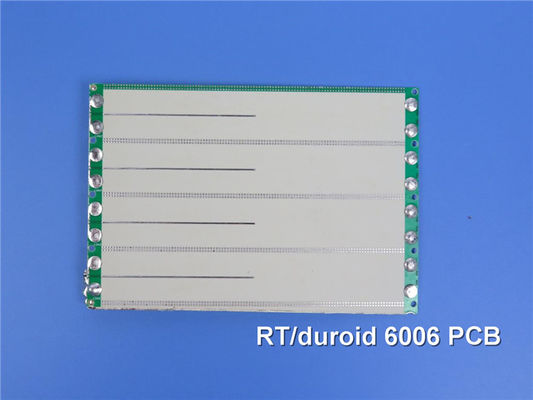

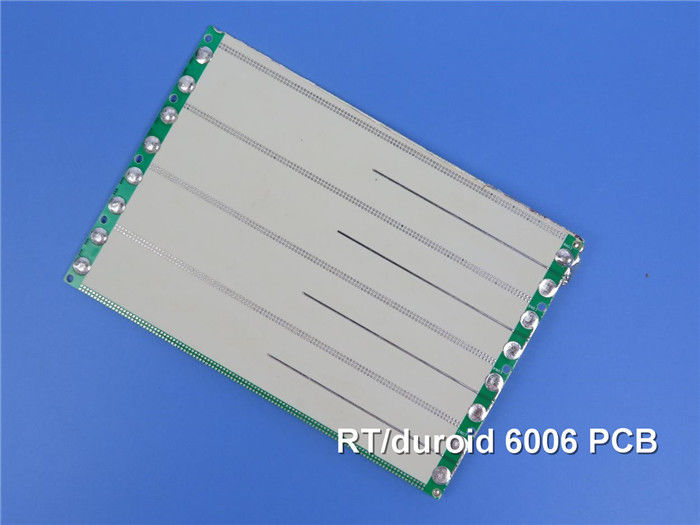

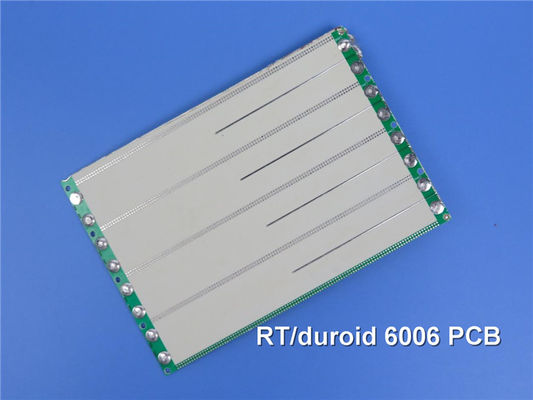

PCB 사양
스택업: 2층 딱딱한 PCB
구리층 1: 35μm
NT1 듀로이드 6006: 0.254 mm (10 mil)
구리층 2: 35μm
판의 크기는 161.42 mm x 63.57 mm (± 0.15 mm) 이며, 최소 흔적 / 공간은 4/6 mils이며 최소 구멍 크기는 0.4 mm입니다. 완성 판 두께는 0.4 mm입니다.1온스 (1oz) 의 완공 구리 중량.4 밀리) 로 표면층에 붙여져 내구성 및 성능의 견고성을 보장합니다.
품질 보장
각 RT/Duroid 6006 PCB는 배송 전에 엄격한 100% 전기 테스트를 거쳐 각 단위가 최고 품질 표준을 충족하는지 확인합니다.품질에 대한 이 의지는 고객 들 에게 안심 을 준다, 그들은 성능에 대한 철저한 검사를 받은 제품을 받고 있다는 것을 알고 있습니다.
신청서
RT/Duroid 6006 PCB는 다재다능하며 다음과 같은 다양한 용도로 사용할 수 있습니다.
패치 안테나: 높은 성능을 요구하는 컴팩트 안테나 설계에 이상적입니다.
위성 통신 시스템: 위성 기술 의 까다로운 환경 에 적합 합니다.
전력 증폭기: 상당한 신호 손실 없이 고주파 애플리케이션을 지원합니다.
항공기 충돌 방지 시스템: 중요한 항공우주 애플리케이션에 필요한 신뢰성을 제공합니다.
지상 레이더 경고 시스템: 높은 신뢰성과 성능을 요구하는 시스템에서 필수적입니다.
| PCB 재료: | 세라믹-PTFE 복합재료 |
| 명칭: | NT1기생물 |
| 다이렉트릭 상수: | 6.15 |
| 분산 요인 | 0.0027 10GHz |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 10밀리 (0.254mm), 25밀리 (0.635mm), 50밀리 (1.27mm), 75밀리 (1.905mm), 100밀리 (2.54mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |
|
|
