| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
로저스 TMM 10i PCB를 소개합니다. RF와 마이크로파 회로에서 고성능 애플리케이션을 위해 설계된 최첨단 인쇄 회로 보드입니다.로저스 TMM 10i 동위원소 소파 물질을 이용함, 이 PCB는 장착 된 구멍, 스트립 라인 및 마이크로 스트립 구성에서 최적의 신뢰성을 위해 설계되었습니다.TMM 10i 물질은 세라믹 및 PTFE 기판의 유리한 특성을 결합합니다., 고품질 성능을 추구하는 엔지니어에게 전통적인 기판 처리의 복잡성을 사용하지 않고 이상적인 솔루션을 제공합니다.
주요 특징
로저스 TMM 10i PCB는 9.80 ± 0의 동전체 변수 (Dk) 를 갖추고 있습니다.245이 PCB는 10GHz에서 0.0020의 낮은 분산 요인으로 신호 손실을 최소화하여 회로가 최상의 성능을 보장합니다.Dk의 열 계수는 -43 ppm/°K로 측정됩니다.이 PCB는 또한 분해 온도 (Td) 는 425 °C (TGA) 이며 구리와 일치하는 열 확장 계수,호환성을 보장하고 작동 중 기계적 스트레스 감소.
또한, TMM 10i PCB는 0.76 W/mk의 우수한 열 전도성을 나타내며, 까다로운 응용 프로그램에서 열 방출을 향상시킵니다. 두께 범위에서 0.0015에서 0.500 인치 (± 0.0015 인치) 에 사용할 수 있습니다.0015), 그것은 다양한 설계 요구 사항에 대한 유연성을 제공합니다.
| 재산 | TMM10i | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 90.80±0.245 | Z | 10GHz | IPC-TM-650 2.5.5.5 | ||
| 다이렉트릭 상수,ε 설계 | 9.9 | - | - | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인 (과정) | 0.002 | Z | - | 10GHz | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수의 열 계수 | -43 | - | ppm/°K | -55°C ~ 125°C | IPC-TM-650 2.5.5.5 | |
| 단열 저항 | >2000년 | - | 맙소사 | C/96/60/95 | ASTM D257 | |
| 부피 저항성 | 2 x 108 | - | 엠씨 | - | ASTM D257 | |
| 표면 저항성 | 4 x 107 | - | 모흐 | - | ASTM D257 | |
| 전기 강도 (dielectric 강도) | 267 | Z | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 특성 | ||||||
| 분해 온도 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 열 확장 계수 - x | 19 | X | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Y | 19 | Y | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Z | 20 | Z | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열전도성 | 0.76 | Z | W/m/K | 80 °C | ASTM C518 | |
| 기계적 특성 | ||||||
| 열 스트레스 후 구리 껍질 강도 | 5.0 (0.9) | X,Y | 1kg/인치 (N/mm) | 용접 후 1 온스. EDC | IPC-TM-650 방법 2.4.8 | |
| 굽기 강도 (MD/CMD) | - | X,Y | kpsi | A | ASTM D790 | |
| 플렉서럴 모듈 (MD/CMD) | 1.8 | X,Y | MPSI | A | ASTM D790 | |
| 물리적 특성 | ||||||
| 수분 흡수 (2X2) | 1.27mm (0.050") | 0.16 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125") | 0.13 | |||||
| 특수 중력 | 2.77 | - | - | A | ASTM D792 | |
| 특정 열 용량 | 0.72 | - | J/g/K | A | 계산 | |
| 납 없는 공정 호환성 | 네 | - | - | - | - | |
이점
로저스 TMM 10i PCB는 뛰어난 기계적 특성을 제공하도록 설계되어 있으며, 스리프와 차가운 흐름에 저항하며 시간이 지남에 따라 내구성을 향상시킵니다.화학물질 에 저항 하는 것 은 제조 과정 에서 손상을 입지 않도록 보호 합니다, 전반적인 신뢰성을 높입니다. 특히, 이 재료는 전극화 표기 전에 나트륨 나프테나트 처리를 필요로 하지 않습니다, 제조 프로세스를 단순화합니다.
또한, 열성 합성에 기반을 둔 것은 신뢰할 수있는 와이어 결합을 가능하게 하며, TMM 10i PCB를 견고한 전기 연결이 필요한 응용 프로그램에 이상적인 선택으로 만듭니다.이 신뢰성은 성능과 무결성이 가장 중요한 고주파 시스템에서 중요합니다..

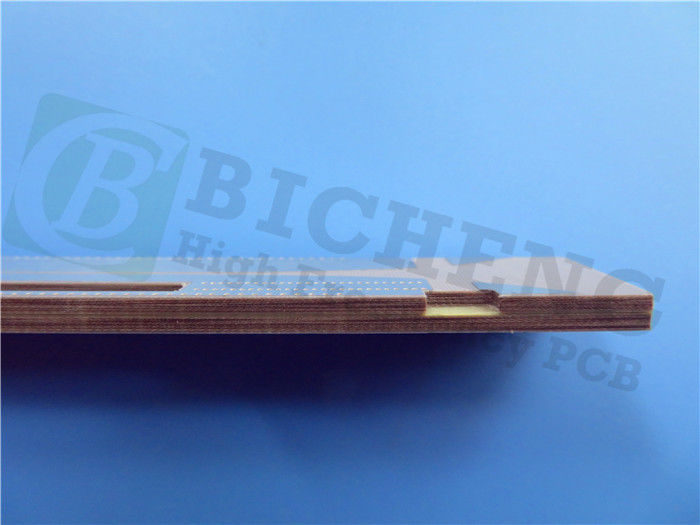

PCB 사양
이 2층 딱딱한 PCB 스택업은 다음으로 구성됩니다.
- 구리 층 1: 35 μm
- 로저스 TMM 10i 코어: 0.381mm (15m)
- 구리층 2: 35 μm
보드 크기는 70 mm x 70 mm (± 0.15 mm) 이며 다양한 응용 분야에 대한 컴팩트 솔루션을 제공합니다. 최소 7/6 밀리 미터의 흔적 / 공간과 최소 0.4 mm의 구멍 크기를 갖추고 있습니다.복잡한 디자인 레이아웃을 허용완성된 판의 두께는 0.5mm이며, 외부 층에는 1 온스 (1.4 밀리) 의 완성 된 구리 무게가 있습니다.
| PCB 재료: | 세라믹, 탄화수소, 열성 폴리머 복합물 |
| 명칭: | TMM10i |
| 다이렉트릭 상수: | 90.80 ± 0.245 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 라미네이트 두께: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, Immersion tin, OSP, 순금 접착 (황금 밑에 니켈이 없다) 등. |
품질 보장
각 PCB는 배송 전에 엄격한 100% 전기 테스트를 거쳐 모든 단위가 최고 품질 표준을 충족하는지 확인합니다.용접 가능성과 내구성을 향상.
신청서
로저스 TMM 10i PCB는 다재다능하며 다음과 같은 광범위한 응용 프로그램에 적합합니다.
- RF 및 마이크로파 회로
- 전력 증폭기 및 결합기
- 필터와 결합기
- 위성 통신 시스템
- 글로벌 포지셔닝 시스템 (GPS) 안테나
- 패치 안테나
- 다이렉트릭 폴라라이저 및 렌즈
- 칩 테스트기
결론
로저스 TMM 10i PCB는 RF 및 마이크로파 애플리케이션을 위한 고성능, 신뢰할 수 있는 회로보드를 찾는 엔지니어와 디자이너에게 우수한 솔루션입니다.그리고 다양성, 이 PCB는 현대 전자 설계의 과제를 충족 할 준비가되어 있습니다.TMM 10i PCB는 오늘날의 경쟁 시장에서 성공하는 데 필요한 품질과 성능을 제공합니다.로저스 TMM 10i와 차이를 경험하고 새로운 높이로 프로젝트를 올립니다.
|
|
