| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
TSM-DS3 PCB를 소개합니다. 세라믹으로 채워진 강화된 재료로 제작된 최첨단 인쇄 회로 보드입니다. 산업의 새로운 표준을 설정합니다.유리섬유 함량이 매우 낮다 (약 5%), TSM-DS3는 큰 형식의 복잡한 다층 디자인을 제조하는 전통적인 에포시스 제품과 경쟁합니다. 이 혁신적인 PCB는 고전력 애플리케이션을 위해 특별히 개발되었습니다.요구 환경에서의 최적의 성능을 위해 열 안정성과 낮은 손실을 보장합니다..
주요 특징
TSM-DS3 PCB는 10 GHz/23 ° C에서 ± 0.05의 단단한 관용과 함께 3.0의 변압률을 자랑하며 고주파 애플리케이션에 이상적입니다. 분산 인수는 0.0014 10GHz에서이 물질은 0.65 W/m*K의 높은 열 전도성 (무장) 으로 인해 중요한 구성 요소로부터 열을 효율적으로 분산시킵니다.높은 전력 조건에서도 설계가 안정적으로 유지되도록 보장합니다..
이 PCB는 0.07%의 낮은 수분 흡수율을 가지고 있으며 구리와 일치하는 열 확장 계수 (CTE) 를 가지고 있습니다. X축에서 10ppm/°C, Y축에서 16ppm/°C,그리고 Z축에서 23 ppm/°C이것은 열 사이클 환경에서 차원 안정성과 신뢰성을 보장합니다.
| 재산 | 시험 방법 | 단위 | TSM-DS3 | 단위 | TSM-DS3 |
| Dk | IPC-650 25.5.3 | 3.00 | 3.00 | ||
| TcK (-30 ~ 120 °C) | IPC-650 25.5.5.1 (변경) | ppm | 5.4 | ppm | 5.4 |
| Df | IPC-650 25.5.5.1 (변경) | 0.0011 | 0.0011 | ||
| 다이 일렉트릭 분해 | IPC-650 25.6 (ASTM D 149) | kV | 47.5 | kV | 47.5 |
| 다이 일렉트릭 강도 | ASTM D 149 (평면으로) | V/mil | 548 | V/mm | 21,575 |
| 활 저항 | IPC-650 25.1 | 2초 | 226 | 2초 | 226 |
| 수분 흡수 | IPC-650 26.2.1 | % | 0.07 | % | 0.07 |
| 융통력 (MD) | ASTM D 790/ IPC-650 2.4.4 | PSI | 11,811 | N/mm2 | 81 |
| 굽기 강도 (CD) | ASTM D 790/ IPC-650 2.4.4 | PSI | 7,512 | N/mm2 | 51 |
| 팽창 강도 (MD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 7,030 | N/mm2 | 48 |
| 팽창 강도 (CD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 3,830 | N/mm2 | 26 |
| 틈의 길쭉함 (MD) | ASTM D 3039/IPC-650 2.4.19 | % | 1.6 | % | 1.6 |
| 파기 때 긴장 (CD) | ASTM D 3039/IPC-650 2.4.19 | % | 1.5 | % | 1.5 |
| 유영모듈 (MD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 973,000 | N/mm2 | 6,708 |
| 유영스 모듈 (CD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 984,000 | N/mm2 | 6,784 |
| 포이슨의 비율 (MD) | ASTM D 3039/IPC-650 2.4.19 | 0.24 | 0.24 | ||
| 포이슨의 비율 (CD) | ASTM D 3039/IPC-650 2.4.19 | 0.20 | 0.20 | ||
| 압축 모듈 | ASTM D 695 (23.C) | PSI | 310,000 | N/mm2 | 2,137 |
| 플렉서럴 모듈 (MD) | ASTM D 790/IPC-650 2.4.4 | kpsi | 1,860 | N/mm2 | 12,824 |
| 플렉서럴 모듈 (CD) | ASTM D 790/IPC-650 2.4.4 | kpsi | 1,740 | N/mm2 | 11,996 |
| 껍질 강도 (CV1) | IPC-650 24.8 세컨드 52.2 (TS) | 파운드/인 | 8 | N/mm | 1.46 |
| 열전도성 (무장) | ASTM F 433/ASTM 1530-06 | W/M*K | 0.65 | W/M*K | 0.65 |
| 차원 안정성 (MD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 0.21 | mm/M | 0.21 |
| 차원 안정성 (CD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 0.20 | mm/M | 0.20 |
| 차원 안정성 (MD) | IPC-650 24.39 제5.5조 (TS) | 밀스/인 | 0.15 | mm/M | 0.15 |
| 차원 안정성 (CD) | IPC-650 24.39 제5.5조 (TS) | 밀스/인 | 0.10 | mm/M | 0.10 |
| 표면 저항성 | IPC-650 25.17.1 세컨트 52.1 (ET) | 모프스 | 2.3 x 10^6 | 모프스 | 2.3 x 10^6 |
| 표면 저항성 | IPC-650 25.17.1 세컨트 52.1 (HC) | 모프스 | 2.1 x 10^7 | 모프스 | 2.1 x 10^7 |
| 부피 저항성 | IPC-650 25.17.1 세컨트 52.1 (ET) | MOHMS/cm | 1.1 x 10^7 | MOHMS/cm | 1.1 x 10^7 |
| 부피 저항성 | IPC-650 25.17.1 세컨트 52.1 (HC) | MOHMS/cm | 1.8 x 10^8 | MOHMS/cm | 1.8 x 10^8 |
| CTE (x축) (RT 125oC까지) | IPC-650 24.41/TMA | ppm/oC | 10 | ppm/oC | 10 |
| CTE (y축) (RT 125oC까지) | IPC-650 24.41/TMA | ppm/oC | 16 | ppm/oC | 16 |
| CTE (z축) (RT ~ 125oC) | IPC-650 24.41/TMA | ppm/oC | 23 | ppm/oC | 23 |
| 밀도 (특수 중력) | ASTM D 792 | g/cm3 | 2.11 | g/cm3 | 2.11 |
| 단단함 | ASTM D 2240 (해안 D) | 79 | 79 | ||
| Td (2% 체중 감량) | IPC-650 24.24.6 (TGA) | oC | 526 | oC | 526 |
| Td (5% 체중 감소) | IPC-650 24.24.6 (TGA) | oC | 551 | oC | 551 |
이점
TSM-DS3 PCB는 엔지니어와 디자이너에게 많은 이점을 제공합니다.
- 낮은 유리섬유 함유: ~ 5%의 유리섬유만 있으면 PCB는 전통적인 재료와 관련된 잠재적 인 약점을 최소화하면서 높은 성능을 유지합니다.
- 차원 안정성: 이 물질의 안정성은 일반적인 에포시스 물질과 경쟁하며, 큰 포맷의 PCB를 제조 할 수 있습니다.
- 일관성 및 예측성: TSM-DS3는 복잡한 PCB를 높은 생산량으로 제작하여 생산의 신뢰성을 보장합니다.
- 온도 안정성: 다이 일렉트릭 상수는 -30°C ~ 120°C의 넓은 온도 범위에서 안정적 (± 0.25%) 이므로 다양한 응용 분야에 적합합니다.
- 호환성: 이 재료는 저항적 인 필름과 호환되며 설계의 다양성을 향상시킵니다.
| PCB 재료: | 세라믹으로 채워진 직물 유리섬유 PTFE 라미네이트 |
| 명칭: | TSM-DS3 |
| 다이렉트릭 상수: | 3 +/- 0.05 |
| 분산 요인 | 0.0011 |
| 계층 수: | 단면, 이면, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 | 5밀리 (0.127mm), 10밀리 (0.254mm), 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm), 90밀리 (2.286mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, ENEPIG, OSP, Bare 구리, 순수한 금 등 |
PCB 사양

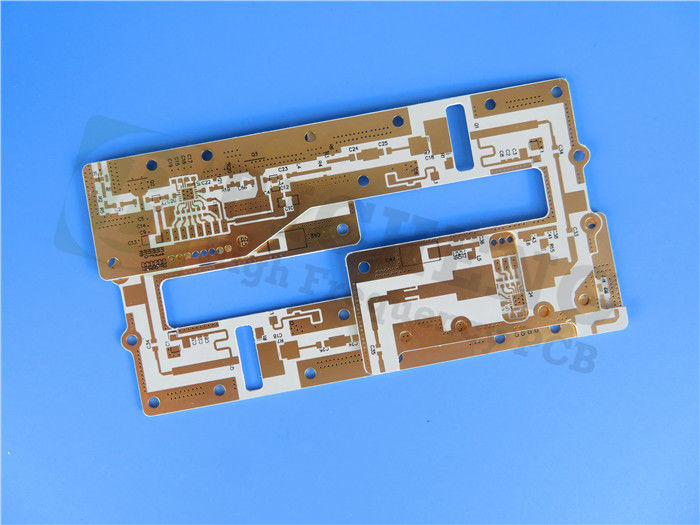

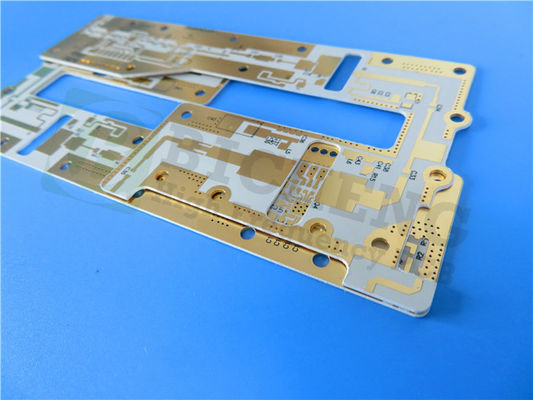

이 딱딱한 PCB의 스택업은 다음과 같습니다.
- 구리 층 1: 35 μm
- TSM-DS3 코어: 0.508mm (20ml)
- 구리층 2: 35 μm
이 PCB는 92.3 mm x 41.52 mm (± 0.15 mm) 의 크기를 가지고 있으며, 복잡한 회로에 충분한 공간을 제공합니다. 최소 5/9 mil의 흔적 / 공간을 지원하고 최소 구멍 크기는 0.5 mm입니다.복잡한 디자인을 허용합니다완성된 판의 두께는 0.5mm이며, 외부 층에는 1 온스 (1.4 밀리) 의 완성 된 구리 무게가 있습니다.
품질 보장
배송 전에 각 PCB는 100% 전기 테스트를 거쳐 각 단위가 최고 품질 기준을 충족하는지 확인합니다.우수한 용접성을 제공합니다.상단 실크스크린은 흰색이고 상단 용접 마스크는 녹색으로 판의 디자인을 더욱 향상시킵니다.
신청서
TSM-DS3 PCB는 다음과 같은 다양한 고성능 애플리케이션에 이상적입니다.
RF 신호 관리에 필수요소
- 단계적 안테나: 고급 통신 시스템에 적합합니다.
- 레이더 매니폴드: 레이더 응용 프로그램에서 정확성을 위해 설계되었습니다.
- mmWave 안테나: 자동차 및 고주파 통신에 적합합니다.
- 석유 굴착 장비: 가혹한 환경에서 신뢰성을 위해 설계되었습니다.
- 반도체/ATE 테스트: 테스트 및 측정 응용 프로그램에 이상적입니다.
결론
TSM-DS3 PCB는 인쇄 회로 보드 기술의 중요한 발전을 나타냅니다. 낮은 손실, 열 안정성 및 훌륭한 차원 특성을 하나의 솔루션으로 결합합니다.고전력 애플리케이션이나 복잡한 다층을 설계하든이 PCB는 오늘날의 경쟁 환경에서 성공하기 위해 필요한 성능과 신뢰성을 제공합니다.다음 프로젝트를 위해 TSM-DS3 PCB를 선택하고 품질과 성능의 차이를 경험.
|
|
