| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

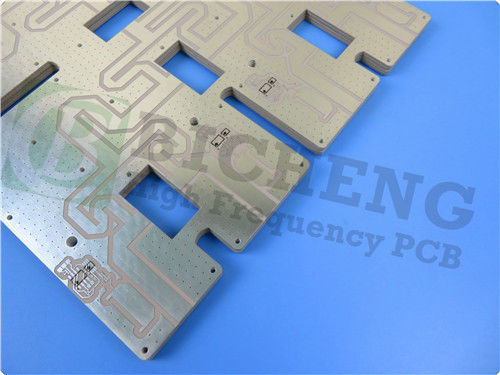

우리는 새로 선보인 PCB를 소개합니다. RF-60TC PCB입니다. RF 및 마이크로파 애플리케이션의 엄격한 요구에 특별히 설계되었습니다.RF-60TC PCB는 고주파 기술에서 새로운 표준을 설정합니다..
RF-60TC PCB의 주요 특징
RF-60TC PCB는 독특한 세라믹으로 채워진 유리 강화 된 PTFE 라미네이트로 구성되어 있으며 전통적인 재료보다 많은 장점을 제공합니다. 주요 특징은 다음과 같습니다:
- 높은 열 전도성: 1.05 W / M * K (1 온스 구리) 까지 열 전도성 값으로, RF-60TC는 높은 전력 응용 프로그램에서 성능을 유지하는 데 중요한 효율적으로 열을 분산합니다.
- 다이전트 상수는 6입니다15: 10GHz에서 이 특성은 뛰어난 신호 무결성과 최소한의 신호 손실을 보장합니다.
- 낮은 분산 요인: 10 GHz/23°C에서 0.002의 낮은 분산 요인은 특히 높은 이득 응용 프로그램에서 효율성을 향상시킵니다.
| RF-60TC 전형적 값 | |||||
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| Dk @ 10 GHz | IPC-650 25.5.5.1 (변경) | 60.15 ± 0.15 | 60.15 ± 0.15 | ||
| Df @ 10 GHz | IPC-650 25.5.5.1 (변경) | 0.002 | 0.002 | ||
| TcK | ppm/°C | - 3번581 | ppm/°C | - 3번581 | |
| 다이 일렉트릭 분해 | IPC-650 25.6 | kV | 55 | kV | 55 |
| 다이 일렉트릭 강도 | IPC-650 25.6.2 | V/mil | 550 | V/mm | 21,654 |
| 활 저항 | IPC-650 25.1 | 2초 | >180 | 2초 | >180 |
| 수분 흡수 | IPC-650 26.2.1 | % | 0.03 | % | 0.03 |
| 융통력 (MD) | IPC-650 24.4 | PSI | 10,000 | N/mm2 | 69 |
| 굽기 강도 (CD) | IPC-650 24.4 | PSI | 9,000 | N/mm2 | 62 |
| 팽창 강도 (MD) | IPC-650 24.19 | PSI | 9,000 | N/mm2 | 62 |
| 팽창 강도 (CD) | IPC-650 24.19 | PSI | 7,000 | N/mm2 | 48 |
| 유영모듈 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | N/mm2 | 4971 |
| 포이슨의 비율 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
| 피일 강도 (1온스 ED) | IPC-650 24.8 | 파운드/인 | 8 | N/mm | 1.43 |
| 열전도성 (무장) | IPC-650 24.50 | W/M*K | 0.9 | W/M*K | 0.9 |
| 열전도 (CH/CH) | IPC-650 24.50 | W/M*K | 1 | W/M*K | 1 |
| 열전도 (C1/C1) | IPC-650 24.50 | W/M*K | 1.05 | W/M*K | 1.05 |
| 차원 안정성 (MD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 0.01 | mm/M | 0.01 |
| 차원 안정성 (CD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 0.69 | mm/M | 0.69 |
| 차원 안정성 (MD) | IPC-650 24.39 제5.5 (열압) | 밀스/인 | 0.06 | mm/M | 0.06 |
| 차원 안정성 (CD) | IPC-650 24.39 제5.5 (열압) | 밀스/인 | 0.8 | mm/M | 0.8 |
| 표면 저항성 | IPC-650 25.17.1 (습기 후) | 모흐 | 1.0 x 108 | 모흐 | 1.0 x 108 |
| 부피 저항성 | IPC-650 25.17.1 (습기 후) | MOHm/cm | 1.0 x 108 | MOHm/cm | 1.0 x 108 |
| CTE (X, Y 축) | IPC-650 24.41 (RT-150 °C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
| CTE (Z축) | IPC-650 24.41 (RT-150 °C) | ppm/°C | 40 | ppm/°C | 40 |
| 밀도 (특수 중력) | IPC-650 23.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| 특정 열 | IPC-650 24.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td (2% Wt. 손실) | IPC-650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
| Td (5% Wt 손실) | IPC-650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
| 불화성 등급 | UL 94 | V-0 | V-0 | ||
열 전도성 과 그 중요성
효율적인 열 관리는 고주파 애플리케이션에서 매우 중요합니다. RF-60TC PCB의 뛰어난 열 전도성은 낮은 작동 온도를 가능하게 합니다.활성 성분의 수명을 연장하고 장기적인 신뢰성을 향상시키는 것이 기능은 열 축적이 성능을 손상시킬 수있는 환경에서 특히 유용합니다.
성능 을 향상 시키는 변압력 특성
RF-60TC PCB는 주파수 및 온도에서 안정적인 변전체 상수를 포함하여 우수한 변전체 특성을 자랑합니다. -3.58 ppm/°C의 변전체 상수의 열 계수 (Dk) 와 함께,RF-60TC는 광범위한 온도에서 신호 무결성을 유지합니다., 다양한 운영 조건에 적합합니다.
복잡한 설계에 대한 차원 안정성
RF-60TC PCB의 대표적인 특징 중 하나는 차원 안정성이며, 낮은 열 확장 계수 (CTE) 는 9.9 ppm/°C (X/Y 축) 및 40 ppm/°C (Z 축) 이다.이 안정성은 높은 계층 수 다층 PCB를 구축하는 데 필수적입니다., 구멍 연결을 통해 신뢰성있는 접착을 보장하고 PCB의 수명 내내 성능 무결성을 유지합니다.
엄격 한 품질 보장 표준
비첸에서는 품질보장이 최우선입니다. 우리의 모든 PCB는 IPC-클래스-2 표준을 준수하여 배송 전에 100% 전기 테스트를 거칩니다.이 엄격한 테스트는 모든 PCB가 높은 성능 기대에 부응하는지 확인합니다., 엔지니어와 디자이너들에게 자신감을 줍니다.
| PCB 재료: | PTFE 기반의, 세라믹으로 채워진 유리섬유 |
| 명칭: | RF-60TC |
| 다이렉트릭 상수: | 6.15 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm) |
| PCB 두께: | 10mil (0.254mm); 20mil (0.508mm), 25mil ((0.635mm); 30mil (0.762mm), 60mil (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 비친 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP 등 |
다양한 산업에서 RF-60TC PCB의 응용
RF-60TC PCB의 다재다능성은 다음과 같은 수많은 응용 분야에서 탁월 할 수 있습니다.
- 고전력 증폭기: 효율적인 열 분산과 신뢰할 수있는 성능을 필요로하는 RF 전력 증폭기에는 이상적입니다.
- 소형 안테나: 공간이 프리미엄 인 GPS 안테나와 RFID 리더와 같은 컴팩트 디자인에 적합합니다.
- 필터, 커플러 및 디바이더: RF 시스템에서 필수적인 구성 요소, RF-60TC PCB는 고급 신호 관리를 지원합니다.
- 위성 통신: 위성 기술의 까다로운 요구 사항을 충족하도록 설계되어 중요한 응용 프로그램에서 강력한 성능을 보장합니다.
전통적인 PCB 재료와의 비교
전통적인 PCB 재료와 비교하면 RF-60TC는 뛰어난 성능을 제공합니다.그리고 차원 안정성 때문에 고주파 애플리케이션에 가장 선호되는 선택입니다., 엔지니어들이 디자인과 기능의 경계를 확장할 수 있게 해줍니다.
PCB 기술 의 미래 경향
전자 산업이 계속 발전함에 따라 RF-60TC와 같은 고성능 PCB에 대한 수요가 증가할 것으로 예상됩니다.재료 및 제조 공정의 혁신은 RF 및 마이크로 웨브 애플리케이션에서 성능과 신뢰성을 향상시키는 더욱 진보 된 솔루션으로 이어질 것입니다..
결론 및 연락처
비첸에서는 현대 전자 애플리케이션의 요구를 충족시키는 고주파 PCB 솔루션을 제공하기 위해 최선을 다하고 있습니다.RF-60TC PCB는 고주파 기술에서 중요한 발전을 나타냅니다., 탁월한 열 관리, 낮은 다이 일렉트릭 손실 및 견고한 구조를 결합합니다.
더 많은 정보 또는 구체적인 요구 사항을 논의하려면 sales10@bichengpcb.com에서 우리의 판매 팀에 문의하십시오.우리는 최고의 품질의 제품과 뛰어난 지원을 제공하여 프로젝트 목표를 달성하는 데 도움이 됩니다..
|
|
