제품 상세 정보:
결제 및 배송 조건:
|
소재: | RT/듀로이드 6035HTC - 0.254mm(10mil) | 레이어 총수: | 2 층 |
---|---|---|---|
PCB 사이즈: | 54mm x 76mm=1PCS, +/- 0.15mm | PCB 두께: | 0.3 밀리미터 |
구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 침수 실버 |
강조하다: | 쌍면 RT duroid 6035HTC PCB,10ml 몰입 은 회로 PCB,NT1중심기술기술 |
RT/Duroid 6035HTC에 대한 소개
로저 RT/Duroid 6035HTC는 세라믹으로 채워진 PTFE 복합체를 결합한 고주파 회로 재료로, 고전력 RF 및 마이크로 웨브 애플리케이션에 예외적인 선택입니다.이 라미네이트는 거의 2표준 RT/Duroid 6000 제품보다.4배 이상이며, 구리 필름과 결합할 때 뛰어난 장기 열 안정성을 보장합니다.로저스 (Rogers) 의 첨단 채식 시스템, 알루미나 필러를 사용하는 전통적인 고 열 전도성 라미네이트에 비해 굴착 비용을 크게 줄입니다.
주요 특징
다이렉트릭 상수 (DK): 10 GHz/23°C에서 3.5 ± 0.05.
분산 요인: 10 GHz/23°C에서 0.0013
다이전트릭 상수의 열 계수: -66ppm/°C
수분 흡수: 0.06%
열전도: 80°C에서 1.44 W/m/K
열 확장 계수 (CTE): X축과 Y축 모두에서 19ppm/°C, Z축에서는 39ppm/°C
이러한 특징은 RT/Duroid 6035HTC PCB가 현대 전자 장치의 엄격한 요구 사항을 충족시켜 고주파 애플리케이션에 안정적인 플랫폼을 제공하는 것을 보장합니다.
재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 |
다이렉트릭 상수,ε 프로세스 | 30.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
다이렉트릭 상수,ε 설계 | 3.6 | Z | 8 GHz - 40 GHz | 차분 단계 길이의 방법 | |
분산 요인 | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
열 계수 ε | -66 | Z | ppm/°C | -50°C~150°C | mod IPC-TM-650, 2.5.5.5 |
부피 저항성 | 108 | MΩ.cm | A | IPC-TM-650, 25.17.1 | |
표면 저항성 | 108 | MΩ | A | IPC-TM-650, 25.17.1 | |
차원 안정성 | -0.11 -008 | CMD MD | mm/m (밀리/인치) | 0.030" 1온스 EDC 엽지 진열 후 두께 '+E4/105 | IPC-TM-650 2.4.39A |
튼튼성 모듈 | 329 244 | MD CMD | kpsi | 40 h @23°C/50RH | ASTM D638 |
수분 흡수 | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
열 확장 계수 (-50 °C~288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
열전도성 | 1.44 | W/m/k | 80°C | ASTM C518 | |
밀도 | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
구리 껍질 강도 | 7.9 | pli | 20초 @ 288 °C | IPC-TM-650 2.4.8 | |
발화성 | V-0 | UL 94 | |||
납 없는 공정 호환성 | 네 |
왜 RT/Duroid 6035HTC를 선택합니까?
뛰어난 열 관리:높은 열전도성으로 인해 우수한 열분 dissipating이 가능하며, 높은 전력 애플리케이션에 더 차가운 운영 온도로 이어집니다.이는 전자 부품의 신뢰성 향상과 장수성을 의미합니다..
인상적 인 다이 일렉트릭 성능낮은 분산 요인으로 RT/Duroid 6035HTC는 삽입 손실을 최소화하여 높은 주파수에서도 신호가 강력하고 명확하게 유지되도록합니다.
장기적 안정성:탁월한 열 및 전기적 특성의 조합은이 PCB가 까다로운 조건에서도 시간이 지남에 따라 성능을 유지하는 것을 보장합니다.

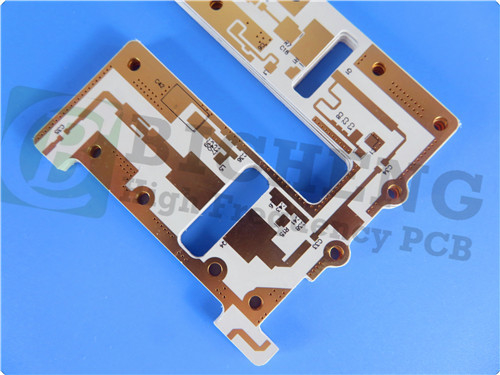

PCB 건설 세부 사항
이 2층 딱딱한 PCB는 특정 스택업을 특징으로합니다: 35μm의 구리 층 1, 0.254 mm (10 mil) 의 RT/Duroid 6035HTC 코어, 또한 35μm의 구리 층 2.자세한 구조 사양은 54mm x 76mm (± 0) 의 판 크기를 포함합니다..15 mm), 최소 4/4 밀리 / 공간, 최소 구멍 크기는 0.2 mm입니다. 완성 된 보드의 두께는 0.3 mm이며, 외부 층의 완성 된 구리 무게는 1 온스 (1.4 밀리) 이다.PCB도 엄격하게 테스트됩니다., 100% 전기 테스트를 운송 전에 수행합니다.
예술 작품 과 표준
이 PCB는 Gerber RS-274-X 아트워크와 함께 공급되며 IPC-Class-2 표준을 준수하여 생산 과정 전반에 걸쳐 높은 품질과 신뢰성을 보장합니다.
전 세계 사용 가능성
RT/Duroid 6035HTC PCB는 전 세계적으로 사용 가능하며 다양한 분야의 엔지니어와 제조업체에 접근 할 수 있으며 설계 능력을 향상시킵니다.
PCB 재료: | 세라믹으로 채워진 PTFE 복합재 |
명칭: | NT1기생물 |
다이렉트릭 상수: | 30.50±0.05 |
계층 수: | 이중층, 다층, 하이브리드 PCB |
구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
라미네이트 두께: | 10mil (0.254mm), 20mil ((0.508mm), 30mil (0.762mm), 60mil ((1.524mm) |
PCB 크기: | ≤400mm × 500mm |
용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
표면 마감: | 비친 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP 등 |
전형적 사용법
다재다능성과 신뢰성 RT/Duroid 6035HTC는 다음과 같은 다양한 응용 분야에 이상적입니다.
고전력 RF 및 마이크로파 증폭기: 통신 시스템에서 효과적인 신호 증폭에 필수적입니다.
전력 증폭기 및 결합기: 요구되는 RF 환경에서 안정적인 성능을 제공합니다.
필터와 결합기: 복잡한 회로에서 효과적인 신호 관리를 가능하게합니다.
전력 분할기: RF 응용 프로그램에서 신뢰할 수있는 신호 분포를 촉진합니다.
결론
RT/Duroid 6035HTC PCB는 고주파 및 고전력 애플리케이션을 위한 혁신적인 솔루션입니다.RT 대전시장 RT 대전시장 RT 대전시장 RT 대전시장, 당신의 설계가 신뢰할 수 있고 효율적이라는 것을 보장합니다.
