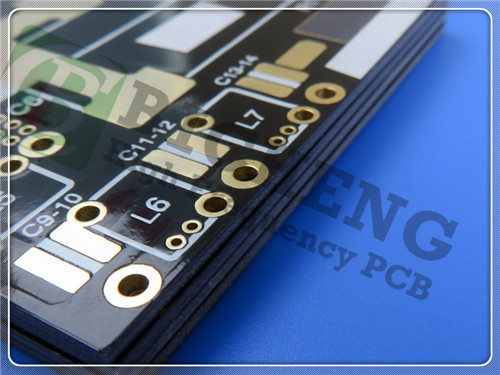

F4BTMS233 PCB 2층 40mil 1.016mm 두께 OSP

F4BTMS233 PCB를 소개합니다. 까다로운 환경에서의 높은 신뢰성 애플리케이션을 위해 설계된 최고의 솔루션입니다.F4BTMS233는 재료 조립과 제조 공정에서 중요한 발전을 나타냅니다.상당한 양의 세라믹으로 설계되어 초미세하고 초미세한 유리 섬유 천으로 강화되어 이 PCB는 향상된 성능과 광범위한 변압수를 제공합니다.항공우주 및 기타 중요한 응용 분야에 이상적인 선택이됩니다..

첨단 재료 구성

F4BTMS233는 폴리테트라플루로에틸렌 (PTFE) 합금으로 혼합된 특수 나노 세라믹의 독특한 혼합물을 사용합니다.유리섬유가 전자기파 전파에 미치는 부정적인 영향을 크게 줄이는 것이 혁신적인 포뮬레이션은 차원 안정성을 향상시키고 X/Y/Z 애니소트로피를 감소시키는 동시에 변압 손실을 줄입니다.결과물 은 전기 강도 를 향상 시키는 것 뿐 아니라 더 나은 열 전도성 과 낮은 열 팽창 계수 를 나타내는 물질 이다또한, 이 물질의 안정적 이 전기 온도 특성으로 인해 다양한 작업 조건에 적합합니다.

주요 특징

- 다이 일렉트릭 상수 (Dk): 10GHz에서 2.33로, 고주파 응용 프로그램에서 신뢰할 수있는 성능을 제공합니다.
- 분산 요인: 10GHz에서 0.0010 및 20GHz에서 0.0011, 최소한의 에너지 손실을 보장합니다.
- 열 팽창 계수 (CTE): X축 35ppm/°C, Y축 40ppm/°C, Z축 220ppm/°C, -55°C에서 288°C까지 유효합니다.
- Dk의 낮은 열 계수: -122 ppm/°C, -55°C에서 150°C까지 안정성을 유지합니다.
- UL-94 V0 등급: 엄격한 염화성 표준을 준수하는 것을 보장합니다.
- 낮은 수분 흡수: 단지 0.02%, 다양한 환경에서 신뢰성을 향상.

PCB 스택업 및 건설 세부 사항

F4BTMS233 PCB는 다음과 같은 사양을 가진 2층 딱딱한 디자인을 갖추고 있습니다.

- 구리 층 1: 35 μm
- F4BTMS233 코어: 1,016mm (40m)
- 구리층 2: 35 μm

보드의 크기는 40 mm x 108 mm (± 0.15 mm) 로 설정되어 있으며, 완성된 보드의 두께는 1.1 mm입니다. 1 온스 (1.4 밀리) 의 완성 된 구리 무게가 외부 층에 제공됩니다.최적의 전도성을 보장합니다..

추가 구조 세부 사항은 최소 5/4 밀리 미터의 흔적 / 공간, 최소 0.3 mm의 구멍 크기 및 20 μm의 비아 접착 두께를 포함한다.표면 마감 OSP (Organic Solderability Preservative), 우수한 용접성과 환경 보호를 제공합니다. 상단 실크스크린은 흰색으로 인쇄되며 상단 용접 마스크는 밝은 파란색으로 구성 요소를 명확하게 식별합니다.

품질을 보장하기 위해 배송 전에 100% 전기 테스트를 수행하여 각 PCB가 가장 높은 성능 표준을 충족하는지 확인합니다.

그림은 Gerber RS-274-X 형식으로 제공되며 표준 제조 프로세스와 원활한 통합을 촉진합니다.

품질 보장

IPC-Class-2 표준에 따라 제조 된 F4BTMS233 PCB는 소비 전자 제품 및 전문 애플리케이션에 적합한 중간 수준의 신뢰성을 보장합니다.품질에 대한 이러한 약속은 엄격한 성능 기준을 지속적으로 충족시키는 제품을 보장합니다..

전형적 사용법

F4BTMS233 PCB는 다음과 같은 다양한 애플리케이션에 이상적으로 적합합니다.

- 항공 우주 장비: 높은 신뢰성을 요구하는 우주 및 객실 장비에 적합합니다.


- 마이크로 웨브 및 RF 애플리케이션: 고급 마이크로 웨브 부품 및 RF 시스템에 적합합니다.


- 군사용 레이더: 정밀도를 요구하는 레이더 및 군사용 용품에 이상적입니다.


- 피드 네트워크 및 단계 민감 안테나: 단계 배열 안테나 및 위성 통신을 위해 설계되었습니다.

결론

높은 주파수와 높은 신뢰성 응용 분야에서 우수성을 위해 설계된 F4BTMS233 PCB의 장점을 발견하십시오.그리고 엄격한 품질 표준, 이 PCB는 현대 전자 장치의 요구 사항을 충족 할 준비가되어 있습니다.
