| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

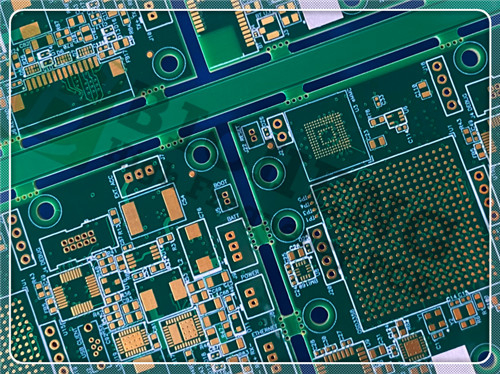

새로 선보인 8층 PCB를 소개합니다. 고주파 애플리케이션을 위해 전문적으로 설계되어 RO4003C와 FR-4 재료의 조합으로 설계되었습니다.이 첨단 PCB는 다양한 산업에 이상적입니다, 통신, 자동차 및 항공 우주를 포함하여, 까다로운 환경에서 우수한 성능을 제공합니다.
RO4003C의 주요 특성:
다이렉트릭 상수 (Dk): 10 GHz에서 3.38 ± 0.05
분산 요인: 10GHz에서 0.0027
열전도: 0.71W/m/°K
CTE: X축 11ppm/°C 및 Y축 14ppm/°C의 구리와 일치합니다.
Tg: > 280 °C
낮은 수분 흡수: 0.06%
| 재산 | RO4003C | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.55 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +40 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 19650 ((2,850) 19450 ((2,821) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 139(20.2) 100 ((14.5) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.3 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 11 14 46 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | 제1호 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
S1000-2M 재료의 특징
이 PCB에는 S1000-2M 물질이 포함되어 있으며 높은 열 저항성과 신뢰성으로 유명합니다.
S1000-2M의 주요 특성:
낮은 Z축 CTE: 2.4ppm/°C
높은 Tg: 185 °C
낮은 수분 흡수: 0.08%
UL 94-V0 등급: 연화성 표준을 준수하는 것을 보장합니다.

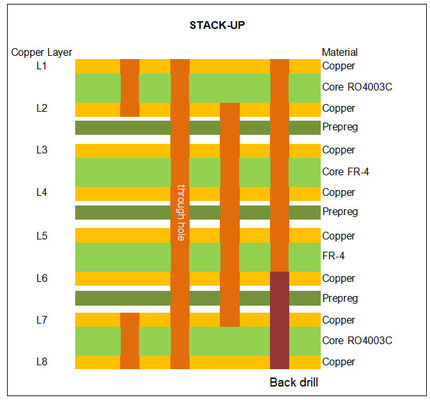

기본 사양
판 종류: 8층
재료 구성: RO4003C + FR-4 Tg170°C
솔더 마스크: 양쪽 모두 녹색
실크스크린 인쇄: 위쪽은 흰색
표면 마감: ENIG (전자 없는 니켈 몰입 금)
전체 판 두께: 1.5mm ± 10%
판 크기: 87.5 mm x 40.6 mm (1 PCS)
최소 구멍 크기: 0.2mm
용접 마스크 두께: 10μm
최소 다이렉트릭 두께: 100μm
최소 추적선 너비: 115 μm
최소 간격: 135 μm
실명선: 예 (L1-L2, L7-L8)
매장된 비아: 네 (L2-L7)
뒷면 뚫린 비아: 예 (L1-L6)
임페던스 제어
PCB는 다음을 포함한 제어되는 임피던스 기능으로 설계됩니다.
50 오름 차분 쌍: 상층, 참조 층 2과 함께 4 밀리 트레스 / 간격
100 오hm 차분 쌍: 상층, 참조 층 2과 함께 5 밀리 미터 / 간격
50 오름 단일 끝: 상층, 참조 층 2과 6 밀리 미터
모든 0.3mm 비아스는 IPC 4761 타입 VII에 따라 채워지고 캡이 되어 있으며, 견고한 연결성을 보장한다. 또한 엣지 플래팅이 포함되어 있어 보드의 내구성과 성능을 향상시킨다.
예술 작품 과 품질 표준
이 PCB의 그림은 Gerber RS-274-X 형식으로 제공되었으며, 기존 제조 프로세스에 원활한 통합을 촉진합니다.제조 도중 IPC-클래스-2 표준의 준수, 신뢰성 있는 성능과 품질을 보장합니다.
전형적 사용법
이 PCB의 다재다능성 때문에 다음과 같은 광범위한 응용 분야에 적합합니다.
셀룰러 베이스 스테이션 안테나 및 전력 증폭기
RF 식별 태그
자동차용 레이더와 센서
직방송 위성을 위한 LNB
컴퓨터, 통신, 자동차 전자
결론
새로 선보인 8층 RO4003C + FR-4 PCB는 첨단 재료와 세심한 엔지니어링을 결합한 고주파 애플리케이션을위한 프리미엄 솔루션으로 돋보인다.현대 전자제품의 요구에 부응하도록 설계되었습니다.,이 PCB는 다양한 산업에 걸쳐 프로젝트 요구를 지원 할 준비가되어 있습니다. 추가 문의 또는 주문을 할 경우, 오늘 저희에게 연락하십시오!
|
|
