| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

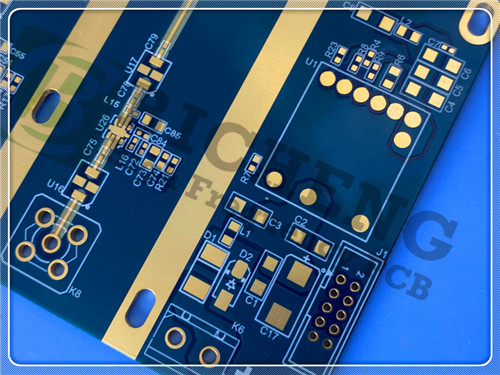

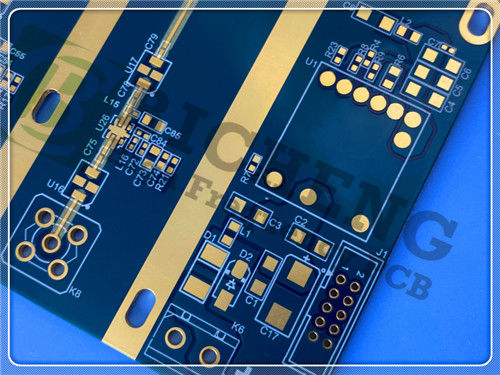

최근 출시된 6층 PCB를 소개합니다.전기통신 등 산업에 이상적인 선택이 됩니다항공우주, 국방.
RO4003C 물질에 대한 소개
로저스 RO4003C 재료는 고주파 성능과 낮은 회로 제조 비용으로 우수한 고주파 성능을 제공하기 위해 설계된 독점 직물 유리 강화 탄화수소 / 세라믹입니다.이 저손실 물질은 표준 에포시/글라스 (FR-4) 공정을 사용하여 제조 될 수 있습니다., 경쟁력 있는 가격을 허용합니다.
RO4003C의 주요 속성은 다음과 같습니다.
- 다이 일렉트릭 상수: 10 GHz에서 3.38 ± 0.05
- 분산 요인: 10 GHz에서 0.0027
- 열전도: 0.71W/m/°K
- 다이렉트릭 상수의 열 계수: +40ppm/°C, -50°C에서 150°C 사이
- CTE는 구리와 일치합니다: X축 11ppm/°C, Y축 14ppm/°C
- 낮은 Z축 열 팽창 계수: 46 ppm/°C
- Tg: > 280 °C
- 낮은 수분 흡수: 0.06%
| 재산 | RO4003C | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.55 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +40 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 19650 ((2,850) 19450 ((2,821) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 139(20.2) 100 ((14.5) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.3 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 11 14 46 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | 제1호 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
S1000-2M 재료의 특징
S1000-2M 물질은 다음의 특징으로 PCB의 성능을 향상시킵니다.
- 아래 Z축 CTE: 구멍 신뢰성을 향상시킵니다.
- 우수한 기계 가공성: 다양한 제조 공정과 호환성을 보장합니다.
- 열 저항: 180 °C의 Tg로 높은 열 저항.
- 납 없는 호환성: 환경 친화적인 응용에 적합합니다.
- 뛰어난 CAF 방지 성능: 전도성 애노드 필라멘트 문제로부터 보호합니다.
- 낮은 물 흡수: 습한 조건에서 내구성을 향상시킵니다.
PCB 스택업
PCB 스택업은 최적의 성능을 위해 설계되었습니다.
- 구리 층 1: 35 μm
- RO4003C 코어: 0.305 mm (12 밀리)
- 구리층 2: 35 μm
- 프리프레그 (1080 RC63%): 0. 0644 mm (2. 5 밀리)
- 구리 층 3: 35 μm
- S1000-2M 코어: 0.203mm (3m)
- 구리 층 4: 35 μm
- 프리프레그 (1080 RC63%): 0. 0644 mm (2. 5 밀리)
- 구리 층 5: 35 μm
- RO4003C 코어: 0.305 mm (12 밀리)
- 구리 층 6: 35 μm
건설 세부 사항
- 보드 크기: 62.5mm x 57.8mm (± 0.15mm)
- 최소 추적/공간: 4/7 밀리
- 최소 구멍 크기: 0.3mm
- 완제판 두께: 1.1mm
- 완제 된 구리 무게: 1 온스 (1.4 밀리) 내부/외부 층
- 횡단 접착 두께: 20μm
- 표면 장식: 몰입 은
- 최고 실크스크린: 흰색
- 밑쪽 실크 스크린: 없소
- 최상위 솔더 마스크:
- 바닥 용접 마스크:
- 임페던스 제어: 90 옴 상층에 4 밀리 / 7 밀리 흔적 / 간격
- 비아스 사양: 0.3mm 비아스 채우고 뚜?? 을
- 테스트: 100% 전기 테스트는 운송 전에 수행
예술 작품 과 표준
그래프 작업은 Gerber RS-274-X 형식으로 제공되며 표준 제조 프로세스와 호환성을 보장합니다. PCB는 IPC-Class-2 표준을 충족합니다.다양한 용도에 적합한 중간 신뢰성을 보장합니다.
사용 가능성
이 PCB는 전 세계적으로 사용 가능하며 여러 산업의 엔지니어와 디자이너에게 접근 가능한 솔루션입니다.
전형적 사용법
이 다재다능한 PCB는 다음과 같은 다양한 고주파 애플리케이션에 적합합니다.
- 상업용 항공용 광대역 안테나
- 마이크로 스트립 및 스트립 라인 회로
- 밀리미터 파도의 응용
- 레이더 시스템
- 안내 시스템
- 포인트에서 포인트까지 디지털 라디오 안테나
결론
새로 선보인 6층 RO4003C + S1000-2M PCB는 첨단 재료와 정밀한 엔지니어링을 결합하여 고주파 애플리케이션에 특별한 성능을 제공하기 위해 설계되었습니다.추가 문의 또는 주문을 위해, 당신은 오늘 우리에게 연락하는 것을 권장합니다. 당신의 프로젝트는 최고의 자격이, 우리는 여기에 비교할 수 없는 지원과 솔루션을 제공하기 위해 있습니다.
|
|
