| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
RT/duroid 5880에 대한 소개
RT/duroid 5880는 PTFE와 유리 마이크로 섬유를 결합한 고주파 라미네이트입니다. 이 복합 물질은 정밀 스트립라인 및 마이크로 스트립 회로 응용 프로그램에 설계되었습니다.서로 다른 패널에서 비교할 수 없는 변압성 일정한 균일성을 제공합니다.무작위로 지향된 미크로 섬유는 이러한 일률성을 증진시켜 광범위한 주파수 범위에서 일관된 성능을 보장합니다.RT 듀로이드 5880은 특히 Ku 대역과 그 너머로 확장되는 애플리케이션에 효과적입니다, 현대 전자 설계의 필수 구성 요소입니다.
주요 특징
RT/duroid 5880 PCB는 몇 가지 주목할만한 특징이 있습니다:
다이렉트릭 상수: 2의 일관성 값210GHz / 23°C에서 0.02의 좁은 허용량으로, 신뢰할 수 있는 신호 전파를 보장합니다.
분산 요인: 10 GHz에서 0.0009의 예외적으로 낮은 분산 요인은 에너지 손실을 최소화하여 고주파 회로의 효율성을 향상시킵니다.
다이전트릭 상수의 온도 계수 (TCDk): -125ppm/°C의 TCDk로 PCB는 다양한 온도에서 안정적인 성능을 유지합니다.
수분 흡수: 0.02%의 낮은 수분 흡수율로 이 PCB는 습도가 높은 환경에 이상적으로 적용되며 시간이 지남에 따라 분해되는 것을 방지합니다.
동위성 성질: PCB는 동위성 행동을 나타내며, X축을 따라 31 ppm/°C, Y축을 따라 48 ppm/°C, Z축을 따라 237 ppm/°C의 열 확장 계수 (CTE) 를 나타냅니다.
| NT1기생물 | ||||||
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 2.20 2.20±0.02 스펙 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 다이렉트릭 상수,ε 설계 | 2.2 | Z | 제1호 | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0004 0.0009 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 열 계수 ε | -125 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 | |
| 부피 저항성 | 2 x 107 | Z | 크기가 크다 | C/96/35/90 | ASTM D 257 | |
| 표면 저항성 | 3 x 107 | Z | 모흐 | C/96/35/90 | ASTM D 257 | |
| 특정 열 | 0.96(0.23) | 제1호 | j/g/k (cal/g/c) |
제1호 | 계산 | |
| 튼튼성 모듈 | 23°C에서 테스트 | 100°C에서 시험 | 제1호 | MPa ((kpsi) | A | ASTM D 638 |
| 1070 ((156) | 450 ((65) | X | ||||
| 860 ((125) | 380 ((55) | Y | ||||
| 극심 한 스트레스 | 29 (4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| 최후의 압력 | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| 압축 모듈 | 710(103) | 500 ((73) | X | MPa ((kpsi) | A | ASTM D 695 |
| 710(103) | 500 ((73) | Y | ||||
| 940 ((136) | 670(97) | Z | ||||
| 극심 한 스트레스 | 27(3.9) | 22(3.2) | X | |||
| 29 (5.3) | 21(3.1) | Y | ||||
| 52 (7.5) | 43(6.3) | Z | ||||
| 최후의 압력 | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| 수분 흡수 | 0.02 | 제1호 | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 열전도성 | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
| 열 팽창 계수 | 31 48 237 |
X Y Z |
ppm/°C | 0~100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | 제1호 | °C TGA | 제1호 | ASTM D 3850 | |
| 밀도 | 2.2 | 제1호 | gm/cm3 | 제1호 | ASTM D 792 | |
| 구리 껍질 | 31.2 ((5.5) | 제1호 | 플리 ((N/mm) | 1oz ((35mm) EDC 포일 용매 플라트 후 |
IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | 제1호 | 제1호 | 제1호 | UL 94 | |
| 납 없는 공정 호환성 | 네 | 제1호 | 제1호 | 제1호 | 제1호 | |
이점
RT/duroid 5880 PCB는 다양한 응용 분야에 대한 매력을 높이는 많은 장점을 제공합니다.
균일 전기적 특성: 광범위한 주파수 범위에서 일관된 전기적 성능이 달성되며, 까다로운 응용 프로그램에서 신뢰성을 보장합니다.
가공 가능성: 재료는 쉽게 절단, 깎아, 가공 될 수 있으며, 설계 및 제조 과정에서 유연성을 허용합니다.
화학 저항성: PCB 제조에 일반적으로 사용되는 용매 및 반응기에 대한 저항성은 내구성 및 수명을 향상시킵니다.
습한 환경에 이상적입니다: 낮은 수분 흡수율은 다른 재료가 고약한 환경에서 적용하기에 적합합니다.
입증된 신뢰성: 잘 정립 된 재료로 인정되는 RT/duroid 5880은 강화 된 PTFE 재료 중 낮은 전기 손실로 알려져 있습니다.
PCB 제작 및 사양

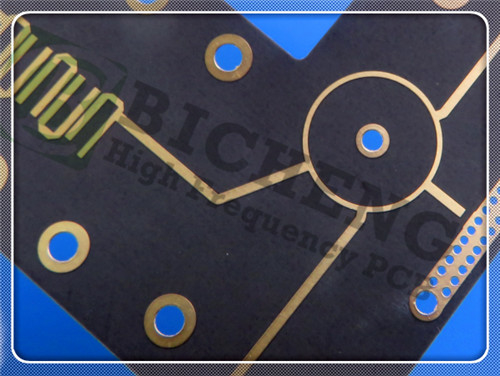

RT/Duroid 5880 2층 단단한 PCB는 정확성과 세부 사항에 대한 관심으로 구성됩니다.
스택업: PCB는 0.254 mm (10 mil) 를 측정하는 RT/듀로이드 5880의 핵을 포함하는 두 개의 구리 층 (35 μm 각) 을 갖추고 있습니다.
보드 크기: 크기는 50mm x 45mm로 설정되어 있으며, 용도는 ±0.15mm이며, 다양한 디자인에 통합되는 것을 용이하게합니다.
최소 추적/공간: 최소 추적 및 5/4 밀리 공간은 성능을 손상시키지 않고 고밀도 디자인을 허용합니다.
최소 구멍 크기: 0.2mm의 최소 구멍 크기는 다양한 부품 발자국을 지원합니다.
완성 된 두께: 완성 된 보드의 두께는 0.4 mm이며, 외부 구리 무게는 1 온스 (1.4 밀리).
표면 가공: 침몰 금 을 적용 하여 우수한 전기 성능 을 보장 하고 환경 요인 에 대한 보호 를 제공한다.
실크 스크린 및 솔더 마스크: 상단 실크 스크린은 흰색으로 인쇄되며 상단 솔더 마스크는 매트 녹색입니다. 하단 실크 스크린 또는 솔더 마스크는 포함되지 않습니다.
비아: PCB에는 총 42개의 비아가 있으며, 지정된 IC 패드에 구리 채우기가 있습니다.
테스트: 기능성과 신뢰성을 보장하기 위해 운송 전에 엄격한 100% 전기 테스트가 수행됩니다.
품질 보장
높은 표준을 유지하기 위해 RT/duroid 5880 PCB는 IPC-Class-2 품질 표준을 준수합니다.품질에 대한 이러한 헌신은 고객이 엄격한 성능 요구 사항을 충족하는 제품을 받는 것을 보장합니다..
전형적 사용법
이 PCB는 다음과 같은 다양한 용도로 적합하다고 간주됩니다.
상업용 항공용 광대역 안테나
마이크로 스트립 및 스트라이프라인 회로
밀리미터 파동 응용
레이더 시스템
가이드 시스템
포인트에서 포인트까지의 디지털 라디오 안테나
RT/duroid 5880 2층 단단한 PCB는 현대 전자 애플리케이션의 엄격한 요구 사항을 충족하도록 설계된 고성능, 신뢰할 수 있는 솔루션으로 배치됩니다.
|
|
