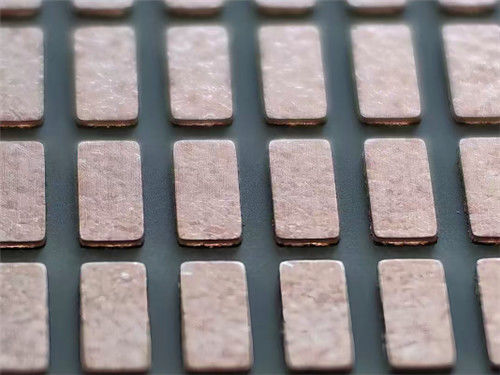

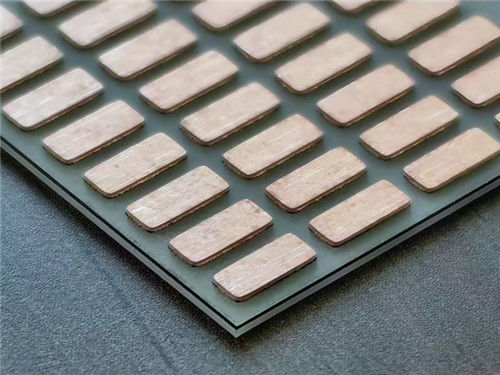

6 층 AlN 기판 세라믹 PCB 1.5mm 두께는 몰입 금 프로토타입으로 번거로움 없는 신호 전송을 위해 사용 가능합니다.

6 층 AlN 기판 세라믹 PCB 1.5mm 두께는 몰입 금 프로토타입으로 번거로움 없는 신호 전송을 위해 사용 가능합니다.

모크: 1pcs
가격: USD9.99-99.99/PCS
표준 포장: 진공 bags+Cartons
배달 기간: 8~9 일
지불 방법: T/T
공급 능력: 5000PCS per month
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
소재:
고품질 AL2O3 (96%) 세라믹 재료
레이어 총수:
6-레이어
PCB 사이즈:
51 mm x 52 mm = 1pcs, +/- 0.15mm
PCB 두께:
1.5mm +/- 10%
구리 중량:
1 온스 (1.4 밀리) 외층
표면 마감:
무전해 니켈 침지 금(ENIG)
강조하다:

6층 세라믹 PCB

,

1.5mm 두께 세라믹 PCB

,

몰입 금 세라믹 PCB

제품 설명

간략 한 소개

이 유형의 세라믹 회로 보드는 복잡한 6층 보드 디자인을 채택하고 알루미늄 질산 (AlN) 을 기판으로 선택합니다.알루미늄 나이트라이드는 뛰어난 열전도성과 전기 단열 특성을 가지고 있습니다., 효율적인 열 방출을 가능하게. 완성 된 보드의 두께는 1.5mm이며, 내면과 외부 층은 모두 1 온스 완성 된 구리입니다. 이 PCB는 용접 마스크와 실크 스크린 문자가 없습니다.그리고 표면 마무리 2 마이크로 인치 (2u") 몰입 금을 채택그들은 IPC-Class-2 표준에 따라 제조됩니다.



기본 사양

보드 크기: 51mm x 52mm=1PCS, +/- 0.15mm

최소 추적/공간: 5/5 밀리

최소 구멍 크기: 0.4mm

맹인 비아스는 없습니다.

완성된 판 두께: 1.5mm +/-10%

완성 된 Cu 무게: 1 온스 (1.4 밀리) 외부 층

횡단 접착 두께: 20μm

표면 마감: 전자기 없는 니켈 몰입 금 (ENIG)

상단 실크 스크린: 아니

바닥 실크 스크린: 아니

최상조금 마스크: 아니

바닥 용접 마스크: 아니

100% 운송 전에 사용 된 전기 테스트



PCB 크기 51 x 52mm=1PCS
보드 타입
계층 수 이중 면 세라믹 PCB
표면 장착 부품
구멍 구성 요소 를 통해
레이어 스택 구리 ------- 35um ((1온스)
ALN 세라믹 -0.39mm
구리 ------- 35um ((1온스)
----준비--
구리 ------- 35um ((1온스)
ALN 세라믹 -0.39mm
구리 ------- 35um ((1온스)
----준비--
구리 ------- 35um ((1온스)
ALN 세라믹 -0.39mm
구리 ------- 35um ((1온스)
기술
최소한의 흔적과 공간: 5밀리 / 5밀리
최소 / 최대 구멍: 00.4mm / 1.0mm
다른 구멍의 수: 8
굴착 구멍 수: 31
밀링된 슬롯의 수: 0
내부 절단자 수: 1
임페던스 제어 아니
보드 소재
유리 에포시: AIN 세라믹
최종 포일 외부: 10.0온스
최종 포일 내부: 10.0온스
PCB의 최종 높이: 1.5mm ±0.15mm
접착 및 코팅
표면 마감 전기 없는 니켈 몰입 금 (ENIG)
용접 마스크는 다음을 적용합니다. 아니
솔더 마스크 색상: 아니
용접 마스크 종류: 제1호
컨투어/컷 로팅
표기
컴포넌트 레전드의 측면 아니
부품 레전드 색상 아니
제조업체의 이름 또는 로고: 제1호
VIA 구멍을 통해 접힌 (PTH)
발화성 등급 94 V-0
차원 허용
오프라인 차원: 00.15mm
판 접착: 00.076mm)
굴착 용도: 0.002" (0.05mm)
테스트 100% 전기 테스트 배송 전
제공 될 예술 작품의 종류 이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 영역 전 세계적으로, 전 세계적으로.



ALN 세라믹 서브스트레이트 도입

Aluminum Nitride Ceramic Copper Clad Laminate (AlN copper clad laminate for short) is a special electronic material with aluminum nitride (AlN) ceramic as the substrate and a high-purity copper layer on the surface그것은 알루미늄 나이트라이드 세라믹의 초고 열 전도성, 우수한 전기 단열과 금속 구리의 우수한 전기 전도성을 결합합니다.고전력 전자 장치 분야에서 핵심 재료 중 하나가되었습니다., 고주파 통신, 새로운 에너지 차량 등, 그리고 "전자 산업의 열 분산 문제에 대한 궁극적인 해결책"으로 알려져 있습니다.



특징 및 이점

1. 초고열전도성 성능

알루미늄 질소의 열 전도도는 170-200 W/ (((m·K) 까지 높으며, 이는 전통적인 알루미늄 산화물 세라믹 (Al2O3) 의 8-10 배입니다.그것은 빠르게 열 분산 시스템에 전자 부품에서 생성 된 열을 수행 할 수 있습니다, 칩 연결 온도를 크게 줄이고 장비의 신뢰성과 수명을 향상시킵니다.



2열 팽창의 낮은 계수, 반도체 재료와 일치

알루미늄 나이트라이드의 열 확장 계수는 (4,5 × 10 - 6 ° C) 실리콘 (Si) 및 실리콘 카바이드 (SiC) 와 같은 반도체 재료와 가깝습니다.열 사이클 도중 스트레스 균열의 위험을 크게 줄일 수 있으며 고온 및 고전력 시나리오에 적합합니다..



3우수한 전기 단열 및 고주파 성능

알루미늄 나이트라이드는 낮은 다이렉트릭 상수 (8.8-9.5) 와 낮은 다이렉트릭 손실 (<0.001) 를 가지고 있으며, 이는 고주파 신호 전송 중에 신호 지연과 에너지 손실을 효과적으로 줄일 수 있습니다.이는 5G 기지국 및 밀리미터 파동 레이더와 같은 고주파 장치에 이상적인 선택이 됩니다..



4높은 기계적 강도 및 부식 저항성

알루미늄 나이트라이드 세라믹은 높은 강도와 강한 화학적 안정성을 가지고 있습니다. 구리 클래딩 프로세스 (보프의 직접 결합, DBC 또는 활성 금속 연금,AMB) 은 구리 층과 기판 사이에 단단한 결합을 보장합니다.그것은 높은 온도와 부식에 저항하며 가혹한 환경에서 오랫동안 사용할 수 있습니다.



데이터 시트

부문 단위 23 3N4
밀도 g/cm3 ≥3.3 ≥3.22
경직성 (Ra) μm ≤0.6 ≤0.7
굽기 강도 MPa ≥450 ≥ 700
열 확장 계수 10^-6/K 4.6~5.2 (40-400)°C) 2.5~3.1 (40-400)°C)
열전도성 W/(m*K) ≥170 (25°C) 80 (25°C)
다이렉트릭 상수 1MHz 9 9
다이렉트릭 손실 1MHz 2*10^-4 2*10^-4
부피 저항성 Ω*cm >10^14(25°C) >10^14(25°C)
다이렉트릭 강도 kV/mm >20 >15



재료 두께

  구리 두께
0.15mm 0.25mm 0.30mm 0.50mm 00.8mm
세라믹 두께 0.25mm 3N4 3N4 3N4 3N4 -
0.32mm 3N4 3N4 3N4 3N4 3N4
0.38mm ALN ALN ALN - -
0.50mm ALN ALN ALN - -
0.63mm ALN ALN ALN - -
10.00mm ALN ALN ALN - -



전형적 사용법

전기차 인버터:

1mm 알루미늄 나이트라이드 기판을 IGBT의 열 분산 운반자로 사용하면 모듈의 작동 온도를 20-30 °C로 감소시켜 에너지 효율성과 수명을 향상시킵니다.



5G 베이스 스테이션의 GaN 전력 증폭 모듈:

알루미늄 나이트라이드 기판은 고주파 열 발생 문제를 해결하고 신호 안정성을 보장합니다.



산업용 레이저 절단 기계:

그것은 높은 온도로 인한 빔 이동을 피하는 CO2 레이저 회로의 열 분비를 위해 사용됩니다.



미래 경향

세 번째 세대의 반도체 (SiC, GaN) 의 대중화와 함께, 높은 전력 밀도 장치의 열 분산 수요가 급증했습니다.알루미늄 나이트라이드 세라믹 회로 보드는 다음 분야에서 계속 확장 될 것입니다.:



• 새로운 에너지: 태양광 인버터, 에너지 저장 시스템.

• 인공지능: 인공지능 칩에 대한 열 분산 운반 보드.

• 6G 통신: 테라헤르츠 주파수 대역 회로의 기판 재료.
