| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
간략 한 소개

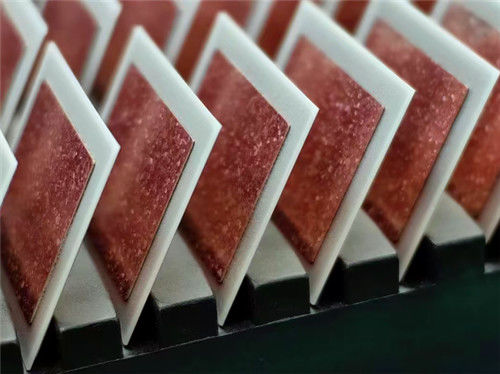

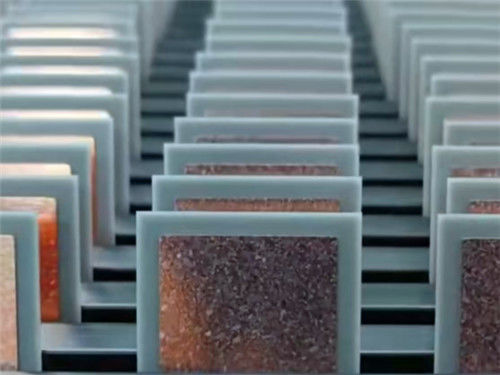

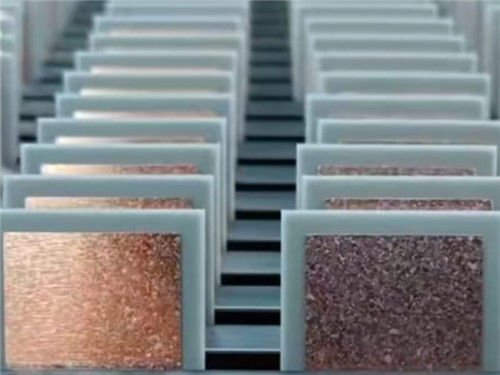

이것은 96% 실리콘 나이트라이드 (Si3N4) 세라믹 기판으로 구성된 일면 세라믹 PCB이며, 액티브 금속 용접 (AMB) 기술을 사용합니다.AMB-Si3N4 세라믹 회로 보드는 높은 열 전도성의 특징을 가지고 있습니다.이 보드는 효율적인 전류 흐름을 보장하기 위해 100um (2.85oz) 의 무거운 구리를 채택합니다.또한 두꺼운 금을 사용합니다., 구성 요소에 대한 신뢰할 수있는 연결 표면을 제공하며 산화와 마모로부터 보호하여 PCB의 사용 수명을 연장합니다. 이 PCB는 용접 마스크 또는 실크 스크린 없이 설계되었습니다.특정 용접 또는 사용자 정의 요구 사항에 대한 고객에게 최대 유연성을 제공합니다.IPC 2급 기준에 따라 제조됩니다.
기본 사양
PCB 크기: 42mm x 41mm=1PCS
레이어 수: 단면 세라믹 PCB
두께:0.25mm
원료: 96% Si3N4 세라믹 서브스트라트
표면: 금으로 칠
다이렉트릭의 열전도: 80 W/MK
구리 무게: 100m (2.85oz)
금 두께: >=1m (39.37 마이크로 인치)
용접 마스크나 실크 스크린이 없습니다.
기술: 액티브 메탈 브레이징 (AMB)
| PCB 크기 | 42x41mm=1PCS |
| 보드 타입 | |
| 계층 수 | 이중 면 세라믹 PCB |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 제1호 |
| 레이어 스택 | 구리 ------- 100um ((2.85oz) |
| Si3N4 세라믹 -0.25mm | |
| 구리 ------- 100um ((2.85oz) | |
| 기술 | |
| 최소한의 흔적과 공간: | 25밀리 / 25밀리 |
| 최소 / 최대 구멍: | 0.5mm / 1.0mm |
| 다른 구멍의 수: | 2 |
| 굴착 구멍 수: | 2 |
| 밀링된 슬롯의 수: | 0 |
| 내부 절단자 수: | 1 |
| 임페던스 제어 | 아니 |
| 보드 소재 | |
| 유리 에포시: | Si3N4 세라믹 -0.25mm |
| 최종 포일 외부: | 20.85온스 |
| 최종 포일 내부: | 제1호 |
| PCB의 최종 높이: | 0.3mm ±0.1mm |
| 접착 및 코팅 | |
| 표면 마감 | 전압 금 (고운 금) |
| 용접 마스크는 다음을 적용합니다. | 아니 |
| 솔더 마스크 색상: | 아니 |
| 용접 마스크 종류: | 제1호 |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | 아니 |
| 부품 레전드 색상 | 아니 |
| 제조업체의 이름 또는 로고: | 제1호 |
| VIA | 구멍을 통과하지 않은 (NPTH) |
| 발화성 등급 | 94 V-0 |
| 차원 허용 | |
| 오프라인 차원: | 00.15mm |
| 판 접착: | 00.076mm) |
| 굴착 용도: | 0.002" (0.05mm) |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
액티브 메탈 브레이징 (AMB) 기술
AMB (Active Metal Brazing) 는 용접 필러 금속 (예를 들어, 티타늄 Ti) 에 함유된 소량의 활성 원소를 용접 세라믹과 반응시키는 방법이다.액체 용접 필러 금속으로 용접할 수 있는 반응층을 생성하는, 따라서 세라믹과 금속 사이의 결합을 달성합니다.
Si3N4 (실리콘 나이트라이드) 세라믹 기판
Si3N4 세라믹 기판은 뛰어난 기계적, 열적 및 전기적 특성으로 유명한 첨단 재료로 고성능 애플리케이션에 이상적입니다.
세라믹 기판은 맞춤형 세라믹 두께, 구리층 두께 및 표면 처리 옵션을 포함하여 고객의 특정 요구 사항을 충족시키기 위해 완전히 사용자 정의 할 수 있습니다.
열 확장 계수 (CTE) 는 2.5 ~ 3.1ppm/K (40 ~ 400°C) 이며, 실리콘과 다른 반도체 물질과 거의 일치합니다.따라서 전자 장치의 열 스트레스를 최소화합니다.25°C에서 80W/m·K의 열전도성으로 효율적인 열분해가 가능하여 고전력 및 고온 환경에 적합합니다.
Si3N4 세라믹은 700 MPa 이상의 인상적인 구부러지기 강도를 자랑하며 까다로운 애플리케이션에 특별한 기계적 강도와 내구성을 제공합니다.0보다 두꺼운 구리 층의 용접을 지원합니다..8mm, 열 저항을 줄이고 높은 전류 부하를 가능하게합니다. 이 기판은 또한 선택적인 Ag 접착 및 합금 Ag 프로세스를 갖추고 있습니다.최적의 성능을 위해 SiC 칩과 완벽하게 호환됩니다..
| 부문 | 단위 | 알2O3 | Si3N4 |
| 밀도 | g/cm3 | ≥3.3 | ≥3.22 |
| 거칠성 (Ra) | μm | ≤0.6 | ≤0.7 |
| 굽기 강도 | MPa | ≥450 | ≥ 700 |
| 열 확장 계수 | 10^-6/K | 4.6~5.2 (40~400°C) | 2.5~3.1 (40-400°C) |
| 열전도성 | W/(m*K) | ≥170 (25°C) | 80 (25°C) |
| 다이렉트릭 상수 | 1MHz | 9 | 9 |
| 다이렉트릭 손실 | 1MHz | 2*10^-4 | 2*10^-4 |
| 부피 저항성 | Ω*cm | > 10^14 (25°C) | > 10^14 (25°C) |
| 다이렉트릭 강도 | kV/mm | >20 | >15 |
| 구리 두께 | ||||||
| 0.15mm | 0.25mm | 0.30mm | 0.50mm | 00.8mm | ||
| 세라믹 두께 | 0.25mm | 네3N4 | 네3N4 | 네3N4 | 네3N4 | - |
| 0.32mm | 네3N4 | 네3N4 | 네3N4 | 네3N4 | 네3N4 | |
| 0.38mm | ALN | ALN | ALN | - | - | |
| 0.50mm | ALN | ALN | ALN | - | - | |
| 0.63mm | ALN | ALN | ALN | - | - | |
| 10.00mm | ALN | ALN | ALN | - | - | |
우리의 PCB 처리 능력
우리는 정밀 회로를 처리할 수 있습니다. 선 너비/공간은 3mil/3mil이고 전도기 두께는 0.5oz-14oz입니다.비 유기적 덤프 과정, 그리고 3D 회로 제조
우리는 0.25mm, 0.38mm, 0.5mm, 0.635mm, 1.0mm, 1.5mm, 2.0mm, 2.5mm, 3.0mm 등과 같은 다양한 처리 두께를 처리 할 수 있습니다.
우리는 다양한 표면 처리를 제공합니다. 전자기 금공법 (1-30u"), 전자기 없는 니켈 팔라디움 몰입 금공법 (1 - 5u"), 전자기 은공법 (3 - 30um),전기화 니켈 공정 (3-10um), 침몰 진 공정 (1 ~ 3um), 등
|
|
