| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

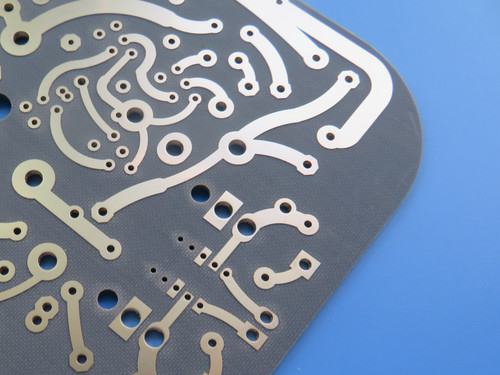

RF와 마이크로파 전자제품의 까다로운 세계에서 신호의 무결성과 재료의 안정성은 무엇보다 중요합니다.Wangling의 고급 F4BM220 PTFE/피버글라스 라미네이트로 제작되었습니다., 중요한 통신 및 레이더 시스템에서 뛰어난 고주파 성능을 제공합니다.이 PCB는 현대 RF 응용 프로그램의 엄격한 요구 사항을 충족하도록 설계되었습니다.
정밀 건설 및 주요 사양
기본 재료: 우수한 RF 특성을 위한 고성능 F4BM220 PTFE/피스글라스 복합재
계층 수: 4/6 밀리트레스/공간 용량으로 2 계층
보드 크기: 130.5mm × 103mm (±0.15mm 허용)
최소 구멍 크기: 0.3mm (기계 굴착)
완성 된 두께: 1.7mm (1.575mm 코어와 35μm 구리 층)
표면 마감: 신뢰성 있는 용접성을 위해 ENIG (전기 없는 니켈 몰입 금)
횡단 접착 두께: 내구성있는 상호 연결에 20μm
전기 테스트: 100% 배송 전에 테스트
RF 성능에 최적화된 스택업
2층 스택업은 최대한의 신호 무결성을 위해 신중하게 설계되었습니다.
상층: 35μm ED 구리 필름
코어: 1.575mm F4BM220 라미네이트 (PTFE / 유리섬유 복합재)
하층층: 35μm ED 구리 필름
특수 설계 고려 사항:
다이렉트릭 간섭을 최소화하기 위해 용접 마스크 또는 실크 스크린이 없습니다.
모든 비아스는 구멍을 통과합니다 (눈먼 / 묻힌 비아스는 없습니다)
최적의 RF 성능을 위해 깨끗한 표면 마무리
왜 F4BM220 재료를 선택합니까?
우수한 고주파 특성
다이 일렉트릭 상수 (Dk): 2.2±0.04 @ 10GHz - 정밀한 임피던스 제어를 위한 예외적인 안정성
극저하 손실: 최소 신호 저하를 위해 10GHz에서 0.001의 분산 요인 (Df)
열 안정성: CTE 25ppm/°C (x축), 34ppm/°C (y축)
수분 저항: 흡수 ≤0.08% 다양한 환경에서 일관된 성능을 위해
향상 된 신뢰성 기능
안전성 준수 UL-94 V0 연화성 등급
탁월한 온도 저항성 (-55°C ~ 288°C 작동 범위)
열 계수 Dk: -142ppm/°C (-55°C ~ 150°C) 안정적인 성능을 위해
이상적 인 응용
이 PCB는 다음과 같은 고주파 애플리케이션을 위해 특별히 설계되었습니다.
마이크로 웨이브 및 RF 통신 시스템
가속기 및 전력분리기
위성 통신 장비
기지국 안테나 및 공급망
레이더 시스템 및 단계 배열 안테나
부착기 및 결합기
품질 보장 및 전 세계 가용성
우리는 신뢰성 높은 성능을 보장하기 위해 엄격한 품질 기준을 유지합니다.
IPC 2급 표준을 준수합니다.
Gerber RS-274-X 아트워크 파일을 받아
신뢰할 수 있는 배송 옵션으로 전 세계 사용 가능
|
|
