| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

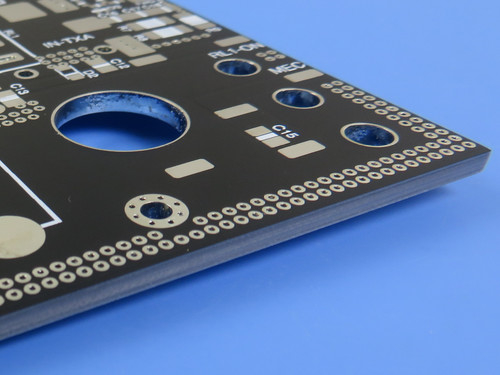

F4BTMS430 2층 딱딱 PCB는 현대 기술에서 신뢰성과 효율성에 대한 증가하는 요구를 충족하도록 설계된 고성능 회로 보드입니다.첨단 소재와 혁신적인 디자인을 결합, 그것은 특히 항공 우주 및 군사 분야에서 중요한 응용 프로그램에 적합합니다.우리는 이 PCB의 획기적인 특징과 전자 풍경에 미치는 변화의 영향을 탐구할 것입니다..
혁신적인 재료 구성
최첨단 기술과 신뢰성이 일치하는 곳에서 F4BTMS430은 첨단 재료의 정교한 혼합물로 제작되었습니다.이 F4B 시리즈의 향상된 반복은 세라믹과 초 얇은 유리 섬유 천의 독특한 조합을 통합이 PCB는 전자파 전파 전파 손실을 효과적으로 줄임으로써 광범위한 응용 분야에서 최고 수준의 효율을 보장합니다.
인상적 인 사양 과 특징
까다로운 환경에서 뛰어난 성능을 위해 설계된 F4BTMS430은 주목할만한 사양을 갖추고 있습니다.
- 크기: 89.59mm x 70.83mm (±0.15mm)
- 최소 추적/공간: 5/6 밀리
- 완제판 두께: 3.2mm
이러한 특성은 항공우주 및 국방을 포함한 신뢰성을 요구하는 부문에서 이상적인 선택으로 만듭니다.
포괄적 인 PCB 스택업
F4BTMS430의 신중하게 설계된 스택업은 전기 전도성과 기계적 무결성을 모두 향상시킵니다.
- 구리 층 1: 35 μm
- F4BTMS430 코어: 3.175 mm (125 mil)
- 구리층 2: 35 μm
이 구성은 PCB의 기능을 최적화하여 복잡한 전자 시스템을 효과적으로 지원 할 수 있습니다.
다이 일렉트릭 특성 의 중요성
도전을 기회로 바꾸는 F4BTMS430은 10GHz에서 4.3의 변전력 (Dk) 과 특히 낮은 소모 요인으로 탁월합니다.이러한 특성은 고주파 애플리케이션에 매우 중요합니다., 신호 손실을 최소화하고 일관된 성능을 보장합니다.
열 및 기계적 안정성
신뢰성의 새로운 기준을 설정하는 PCB는 각 축에 걸쳐 낮은 열 팽창 계수 (CTE) 를 갖추고 있으며, 다양한 온도 조건에서 안정성을 제공합니다.고열전도와 최소한의 수분 흡수, F4BTMS430은 가장 중요한 때 최적의 성능을 발휘하도록 설계되었습니다.
엄격 한 품질 보장
모든 F4BTMS430 PCB는 IPC-Class-2 품질 표준을 준수하여 출하 전에 철저한 100% 전기 테스트를 받습니다.이 엄격한 테스트 프로세스는 각 보드가 신뢰성 및 성능에 대한 최고 기준을 충족하는지 보장합니다..
다양 한 적용 방법
F4BTMS430 PCB의 적응력은 엔지니어들에게 다양한 응용 프로그램에 적합한 최첨단 기술을 제공합니다.
- 항공 우주 시스템
- 군사용 레이더 기술
- 마이크로 웨이브 및 RF 응용 프로그램
결론
중요한 애플리케이션에서의 성능에 혁명을 일으킨 F4BTMS430 2층 딱딱한 PCB는 높은 수요 부문에서 중요한 발전을 나타냅니다.혁신적인 재료와 엄격한 테스트 프로토콜을 결합함으로써PCB 기술에서 가능한 것의 신호등으로 서 있습니다. 앞으로 보면, 이 선구적인 PCB는 기대 이상의 성능을 향상시킵니다.여러분의 프로젝트가 신뢰성과 우수성에 기반을 두고 있는지 확인합니다.고성능 PCB의 발전을 수용하고 오늘 새로운 높이로 전자 디자인을 가져가십시오.
|
|
