| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

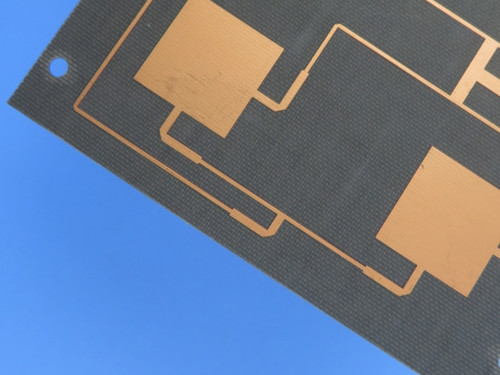

F4BTMS1000을 소개합니다. 첨단 2층 인쇄회로판 (PCB) 입니다. 항공, 통신,그리고 첨단 전자이 PCB는 최첨단 재료 기술과 우수한 제조 프로세스를 활용하여 현대 기술의 엄격한 요구를 충족시키기 위해 예외적인 신뢰성과 성능을 보장합니다.
주요 사양
- 기본 재료: F4BTMS1000, 첨단 복합 재료
- 레이어 수: 2 층, 컴팩트한 디자인을 제공합니다
- 보드 크기: 85mm x 40mm ± 0.15mm의 허용 범위)
- 최소한의 흔적과 공간: 4 밀리 × 4 밀리, 복잡한 디자인을 허용
- 최소 구멍 크기: 0.3mm, 다양한 구성 요소를 수용
- 완성된 판 두께: 0.6mm, 견고성을 보장
- 완성 된 구리 무게: 최적의 전도성을 위해 외부 층에 1 온스 (1.4 밀리)
- 접착 두께: 20μm, 내구성을 향상
- 표면 마감: OSP (오rgan적 용접성 보존제), 용접성을 촉진
- 실크 스크린: 깨끗 한 마무리 를 위해 상단 및 하단 표면 모두에 없습니다
- 솔더 마스크: 위쪽과 아래쪽 모두에 없습니다, 사용자 정의 응용 프로그램을 허용
- 전기 테스트: 품질을 보장하기 위해 100% 전기 테스트가 운송 전에 수행됩니다.
PCB 스택업
F4BTMS1000의 구조는 정밀한 스택업으로 구성되어 있습니다.
- 구리 층 1: 35 μm 우수한 전도성을 제공합니다
- 코어 (F4BTMS1000): 0.508 mm (20 mil), 구조적 무결성을 보장
- 구리 층 2: 35 μm, 일관된 성능을 제공합니다
품질 보장
F4BTMS1000 PCB는 IPC-Class-2 품질 표준을 준수하여 가장 높은 수준의 신뢰성과 성능을 보장합니다. 전 세계적으로 제공됩니다.이 PCB는 당신의 다음 혁신적인 프로젝트에 배치 될 준비가되어 있습니다.
첨단 재료 특성
F4BTMS1000는 F4BTMS 시리즈에서 제작되었으며, 재료 조립에 상당한 발전이 있습니다. 여기에는 세라믹과 초느다란 유리 섬유 천의 독특한 혼합물이 포함됩니다.성능이 향상된 특징을 제공합니다.:
- 높은 다이 일렉트릭 상수 (Dk): 10GHz에서 10.2, 고 주파수 애플리케이션에 이상적입니다.
- 낮은 분비 요인: 10GHz에서 0.0020와 20GHz에서 0.0023로 에너지 손실을 최소화합니다.
- 제어 된 열 확장 (CTE): 16 ppm/°C (x축), 18 ppm/°C (y축), 32 ppm/°C (z축), 온도 범위에서 안정성을 제공합니다
- 뛰어난 열전도: 0.81W/mk, 열 분비를 향상
- 최소 수분 흡수: 0.03%, 습한 환경에서 신뢰성을 보장
신청서
이러한 주목할만한 특징은 F4BTMS1000을 광범위한 응용 프로그램에 적합하게 만듭니다.
- 항공 우주 장비, 우주 및 객실 기술을 포함하여
- 전기 통신용 마이크로 웨이브 및 RF 시스템
- 군사용 레이더
- 첨단 공급 네트워크
- 단계 민감 안테나 및 단계 배열 시스템
- 위성 통신 및 다양한 첨단 기술 응용
결론
F4BTMS1000 PCB는 첨단 소재와 정밀한 제조를 결합하여 품질과 성능에서 두각을 나타내는 제품을 제공합니다.독특한 특징과 다재다능성 때문에 최첨단 기술에 특별한 선택이 됩니다.다음 프로젝트를 위해 F4BTMS1000을 선택하고 우수한 엔지니어링으로 인한 중요한 장점을 경험하십시오.
|
|
