| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

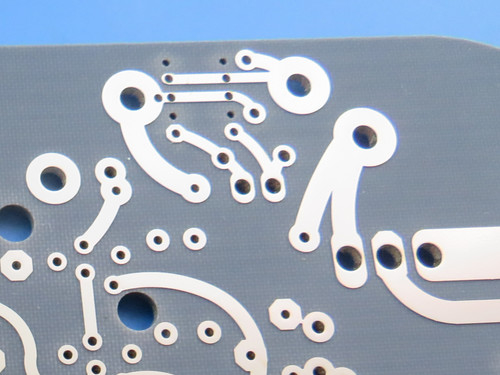

저희는 로저스 TMM4 물질로 제작된 새로 선보인 2층 PCB를 소개합니다. RF 및 마이크로파 기술에서 고성능 애플리케이션을 위해 특별히 설계되었습니다.
PCB 제작 세부 사항
우리의 2층 PCB는 다음과 같은 사양으로 세심하게 제작되었습니다:
- 기본 재료: TMM4, 우수한 신뢰성 및 성능으로 알려진 세라믹 탄화수소 열성 폴리머 복합재.
- 레이어 카운트: 2 층, 기능을 손상시키지 않고 컴팩트한 디자인을 허용합니다.
- 보드 크기: 45mm x 54mm, +/- 0.15mm의 허용, 제조의 정밀도를 보장합니다.
- 최소 추적/공간: 4/6 밀리, 복잡한 회로 레이아웃의 설계를 가능하게 합니다.
- 최소 구멍 크기: 0.3mm, 작은 구성 요소의 통합을 수용합니다.
- 완성된 보드 두께: 1.3mm, 견고하면서도 가벼운 프로필을 제공합니다.
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층, 강한 전기 연결을 보장합니다.
- 접착 두께: 20μm, 연결의 내구성 및 신뢰성을 향상시킵니다.
- 표면 가공: 침수 금, 우수한 용접성과 산화 방지.
- 실크 스크린: 뚜렷한 구성 요소 식별을 위해 위에 흰색; 밑에 실크 스크린이 없습니다.
- 솔더 마스크: 위에 파란색; 아래쪽에는 없습니다, 더 쉽게 검사 및 조립을 촉진합니다.
- 전기 테스트: 모든 보드는 100% 전기 테스트를 선보이며 높은 신뢰성을 보장합니다.
스택업 구성
이 PCB의 스택업은 최적의 전기 성능을 위해 설계되었습니다.
- 구리 층 1: 35 μm
- 로저스 TMM4 코어: 1.27mm (50mm)
- 구리층 2: 35 μm
이 구성은 신호 무결성을 최적화하고 손실을 최소화하여 고주파 애플리케이션에 적합합니다.
| 재산 | TMM4 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 40.5±0.045 | Z | 10GHz | IPC-TM-650 2.5.5.5 | ||
| 다이렉트릭 상수,ε 설계 | 4.7 | - | - | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인 (과정) | 0.002 | Z | - | 10GHz | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수의 열 계수 | +15 | - | ppm/°K | -55°C ~ 125°C | IPC-TM-650 2.5.5.5 | |
| 단열 저항 | >2000년 | - | 맙소사 | C/96/60/95 | ASTM D257 | |
| 부피 저항성 | 6 x 108 | - | 엠씨 | - | ASTM D257 | |
| 표면 저항성 | 1 x 109 | - | 모흐 | - | ASTM D257 | |
| 전기 강도 (dielectric 강도) | 371 | Z | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 특성 | ||||||
| 분해 온도 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 열 확장 계수 - x | 16 | X | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Y | 16 | Y | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Z | 21 | Z | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열전도성 | 0.7 | Z | W/m/K | 80 °C | ASTM C518 | |
| 기계적 특성 | ||||||
| 열 스트레스 후 구리 껍질 강도 | 5.7 (1.0) | X,Y | 1kg/인치 (N/mm) | 용접 후 1 온스. EDC | IPC-TM-650 방법 2.4.8 | |
| 굽기 강도 (MD/CMD) | 15.91 | X,Y | kpsi | A | ASTM D790 | |
| 플렉서럴 모듈 (MD/CMD) | 1.76 | X,Y | MPSI | A | ASTM D790 | |
| 물리적 특성 | ||||||
| 수분 흡수 (2X2) | 1.27mm (0.050") | 0.07 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125") | 0.18 | |||||
| 특수 중력 | 2.07 | - | - | A | ASTM D792 | |
| 특정 열 용량 | 0.83 | - | J/g/K | A | 계산 | |
| 납 없는 공정 호환성 | 네 | - | - | - | - | |
자료 통찰력: TMM4
TMM4의 개요
로저스 TMM4는 세라믹과 전통적인 PTFE 라미네이트의 최고의 특성을 결합한 열성 마이크로 웨브 재료입니다.이 재료는 구멍을 통해 접힌 응용 프로그램에서 높은 신뢰성을 위해 설계되었습니다, 다양한 까다로운 환경에 이상적입니다. 열성 거미 구성은 PCB가 성능을 손상시키지 않고 엄격한 제조 프로세스를 견딜 수 있음을 보장합니다.
주요 특징
- 다이 일렉트릭 상수 (Dk): 4.50 +/- 0.045, 최소한의 신호 손실과 높은 충실성을 보장합니다.
- 분산 요인: 10 GHz에서 0.0020, 효율적인 에너지 사용에 기여합니다.
- 열 계수 Dk: 15 ppm/°K, 온도 변동에도 안정성을 제공합니다.
- 열 팽창 계수 (CTE): 구리와 일치하여 열 주기 동안 차원 안정성을 보장합니다.
- X: 16ppm/°K
- Y: 16ppm/°K
- Z: 21ppm/°K
분해 온도 (Td): 425 °C, 고온 응용을 허용합니다.
- 열전도: 0.7W/mK, 열분 dissipating을 향상.
- 수분 흡수: 0.07%-0.18%, 습한 환경에서 신뢰성을 보장합니다.
TMM4의 장점
1기계적 강성: 재료의 특성은 크리프와 차가운 흐름에 저항하여 고 스트레스 환경에서 내구성을 보장합니다.
2화학 저항성: TMM4는 제조 과정에서 손상을 줄이기 위해 공정 화학 물질에 저항합니다.
3신뢰할 수 있는 와이어 결합: 열성 樹脂은 패드 리프팅 또는 기판 변형없이 효과적인 와이어 결합을 허용합니다.
4뚫린 구멍의 높은 신뢰성: 다양한 응용 프로그램에서 견고한 전기 연결을 보장합니다.
5일반적인 PCB 프로세스와 호환성: TMM4 소재는 표준 제조 기술로 활용되어 생산을 단순화 할 수 있습니다.
전형적 사용법
이 2층 PCB는 다음과 같은 다양한 용도로 완벽하게 적합합니다.
- RF 및 마이크로 웨브 회로: 신호 무결성이 중요한 통신 시스템에 이상적입니다.
- 전력 증폭기 및 조합기: 높은 전력 수준을 효과적으로 처리하도록 설계되었습니다.
- 필터 및 큐플러: 신호 처리에서 필수 기능을 제공합니다.
- 위성 통신 시스템: 어려운 환경에서 신뢰할 수 있는 연결을 가능하게 합니다.
- 글로벌 위치 시스템 (GPS) 안테나: 정확한 위치 및 탐색을 보장합니다.
- 패치 안테나: 다양한 무선 통신 애플리케이션에 적합합니다.
- 다이 일렉트릭 폴라라이저와 렌즈: 첨단 광학 시스템을 지원합니다.
- 칩 테스터: 반도체 장치의 테스트 및 검증을 촉진합니다.
결론
결론적으로, 로저스 TMM4 소재로 새로 선보인 2층 PCB는 PCB 기술에서 중요한 발전을 나타냅니다.그리고 다양한 응용 프로그램에서 다양성, 이 PCB는 현대 전자 시스템의 요구를 충족하도록 설계되었습니다.
이 TMM4 PCB를 선택함으로써 신뢰성, 성능, 혁신을 강조하는 제품에 투자합니다. 우리는 고객에게 최고 품질의 제품을 제공하기 위해 최선을 다하고 있습니다.
문의 또는 주문을 하기 위해, 오늘 우리의 판매 팀에 연락하십시오!
|
|
