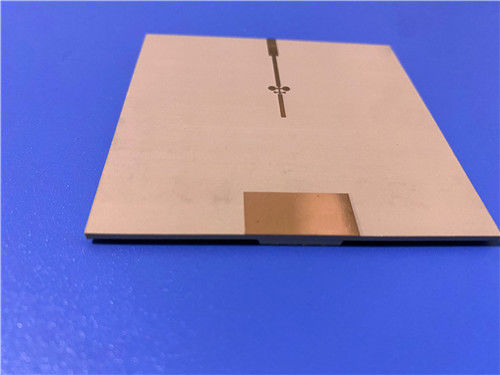

IsoClad 933 PCB 2층 20mil 무전해 니켈 침지 금 마감

전자 제품 분야에서 혁신적이고 신뢰할 수 있는 인쇄 회로 기판(PCB)에 대한 수요는 끊임없이 증가하고 있습니다. IsoClad 933 PCB는 컨포멀 안테나, 레이더 시스템, 미사일 유도 기술과 같이 고성능과 내구성이 필요한 응용 분야를 위해 특별히 설계된 뛰어난 솔루션으로 부상하고 있습니다.

재료 구성

이 고주파 PCB는 부직포 유리 섬유와 PTFE 복합재인 IsoClad 933 라미네이트로 구성됩니다. 이러한 독특한 조합은 기존의 직조 유리 섬유 라미네이트에 비해 더 큰 유연성과 치수 안정성을 제공합니다. 더 긴 무작위 섬유를 사용하면 PCB의 유전율 균일성이 향상되어 고주파 응용 분야에 이상적입니다.

기술 사양

- 레이어 수: 2 레이어
- 보드 치수: 50mm x 60mm (±0.15mm)
- 최소 트레이스/간격: 4/4 mils
- 최소 홀 크기: 0.25mm
- 완성된 보드 두께: 0.8mm
- 완성된 구리 무게: 외부 레이어에 1oz (1.4 mils)
- 비아 도금 두께: 20 μm
- 표면 마감: 무전해 니켈 침지 금
- 전기 테스트: 출하 전 100% 전기 테스트

PCB 스택업

IsoClad 933 PCB의 스택업은 다음과 같습니다.

- 구리 레이어 1: 35 μm
- IsoClad 933 코어: 0.787 mm (31 mils)
- 구리 레이어 2: 35 μm

이 구성은 고주파 회로에 필수적인 최적의 전기적 성능과 열 관리를 보장합니다.

성능 장점

향상된 유전 특성

IsoClad 933 PCB는 10GHz에서 2.33의 유전율(Dk)과 10GHz에서 0.0016의 낮은 손실 계수를 자랑합니다. 이러한 특성은 신호 손실을 최소화하여 신호 무결성을 유지하는 것이 중요한 마이크로파 및 RF 기술 분야의 응용 분야에 PCB를 적합하게 만듭니다.

열 안정성 및 신뢰성

Dk의 열 계수가 -132 ppm/°C이고 유전 강도가 45 kV 이상인 IsoClad 933 PCB는 온도 변동 및 전기적 스트레스를 견딜 수 있도록 설계되었습니다. 이는 까다로운 환경에서 안정적인 성능을 보장합니다.

유연성 및 치수 안정성

부직포 유리 섬유 구조는 IsoClad 933 PCB를 기존 재료보다 덜 견고하게 만들어 구부리거나 성형해야 하는 설계에 쉽게 통합할 수 있습니다. 이러한 유연성은 컨포멀 안테나 및 기타 특수 응용 분야에 특히 유용합니다.

가연성 및 안전성

UL-94 V0 가연성 등급을 갖춘 IsoClad 933 PCB는 엄격한 안전 표준을 충족하여 내화성이 필수적인 응용 분야에서 사용할 수 있도록 보장합니다.

응용 분야

IsoClad 933 PCB는 다음과 같은 광범위한 고급 응용 분야에 적합합니다.

- 컨포멀 안테나: 유연성과 컴팩트한 디자인이 필요한 시스템에 이상적입니다.

- 스트립라인 및 마이크로스트립 회로: 고주파 신호 전송에 적합합니다.

- 미사일 유도 시스템: 군사 응용 분야의 엄격한 요구 사항을 충족하도록 설계되었습니다.

- 레이더 및 전자전 시스템: 중요한 방위 기술의 신뢰성을 위해 설계되었습니다.

품질 보증

IPC-Class-2 표준에 따라 제조된 IsoClad 933 PCB는 높은 신뢰성과 품질을 보장합니다. 각 보드는 출하 전에 엄격한 100% 전기 테스트를 거쳐 모든 장치가 성능 사양을 충족하는지 확인합니다.

결론

까다로운 환경에서 뛰어난 신뢰할 수 있는 고품질 솔루션을 위해 IsoClad 933 PCB를 선택하십시오. 고급 재료와 엄격한 테스트를 통해 이 PCB는 가장 까다로운 프로젝트를 자신 있게 지원하도록 설계되었습니다.
