F4BM220 양면 PCB 6mm 금 침지 마감

F4BM220 양면 PCB 6mm 금 침지 마감

모크: 1PCS
가격: USD9.99-99.99/PCS
표준 포장: Vacuum bags+Cartons
배달 기간: 8-9 working days
지불 방법: T/T
공급 능력: 5000PCS per month
자세한 정보
Place of Origin
China
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
PCB material:
F4BM220
Layer count:
2 layers
PCB thickness:
6.1mm
PCB size:
90mm x 90 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
No
Surface finish:
Immersion Gold
강조하다:

양면 PCB 금 침지

,

6mm RF PCB 보드

,

F4BM220 PCB 금 마감

제품 설명

오늘날 빠르게 변화하는 전자 환경에서 고성능 인쇄 회로 기판(PCB)에 대한 수요가 최고조에 달했습니다. F4BM220 재료로 제작된 당사의 양면 PCB는 다양한 응용 분야에 적합한 프리미엄 선택으로, 뛰어난 열적 및 전기적 특성을 제공합니다.



재료 선택: F4BM220

이 양면 PCB의 핵심은 우수한 전기적 특성으로 알려진 고성능 라미네이트인 F4BM220입니다. 이 재료는 유리 섬유 천과 폴리테트라플루오로에틸렌(PTFE) 수지를 결합하는 세심한 공정을 통해 설계되어 기존 FR-4 재료를 능가하는 제품을 생산합니다.



F4BM220의 주요 특징:

- 유전율(Dk): 10GHz에서 2.2±0.04로, 고주파 응용 분야에 중요한 최소 신호 손실을 보장합니다.

- 손실 계수: 10GHz에서 0.001로, 더 높은 효율성과 더 나은 신호 무결성에 기여합니다.

- 열 성능: X축에서 25ppm/°C, Y축에서 34ppm/°C의 CTE를 갖는 F4BM220은 다양한 온도에서 치수 안정성을 유지합니다.

- 수분 흡수: 0.08% 미만으로, 습한 환경에서 신뢰성을 향상시킵니다.

- 가연성 등급: UL-94 V0으로, 안전 표준을 준수합니다.



매개변수 사양
기본 재료 F4BM220
레이어 수 양면
보드 치수 90mm x 90mm ± 0.15mm
최소 트레이스/간격 10/10 mils
최소 구멍 크기 0.7mm
블라인드 비아 아니요
완성된 보드 두께 6.1mm
완성된 Cu 무게 1oz(1.4 mils) 외부 레이어
비아 도금 두께 20 μm
표면 마감 무전해 금
상단 실크스크린 아니요
하단 실크스크린 아니요
상단 솔더 마스크 아니요
하단 솔더 마스크 아니요



스택업 구성

당사 PCB의 스택업은 성능을 최적화하도록 설계되었습니다.



- 구리 레이어 1: 35 μm

- F4BM220 코어: 6.0 mm

- 구리 레이어 2: 35 μm



이 구성은 최신 전자 장치에 필수적인 강력한 전기 연결 및 열 관리를 보장합니다.



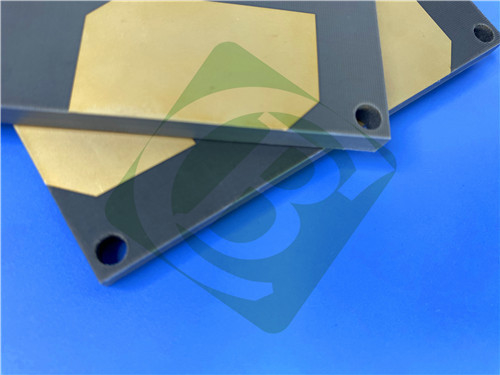

F4BM220 양면 PCB 6mm 금 침지 마감 0



품질 보증

모든 PCB는 출하 전에 100% 전기 테스트를 거쳐 IPC-Class-2의 엄격한 표준을 충족하는지 확인합니다. 품질에 대한 이러한 약속은 각 보드가 까다로운 응용 분야에서 안정적으로 작동하도록 보장합니다.



일반적인 응용 분야

이 양면 PCB의 다재다능함은 다음을 포함한 다양한 고주파 응용 분야에 이상적입니다.

- 마이크로파 및 RF 시스템: 정밀성과 신뢰성이 필요한 응용 분야에 적합합니다.

- 위상 변이 장치: 고급 통신 시스템에서 신호 위상을 제어하는 데 필수적입니다.

- 전력 분배기 및 커플러: RF 신호 분배에 사용되어 일관된 성능을 보장합니다.

- 피드 네트워크: 안테나 및 레이더 시스템에서 신호를 분배하는 데 중요합니다.

- 위성 통신: 우주 환경의 가혹함을 견딜 수 있도록 설계되었습니다.

- 기지국 안테나: 현대 통신의 중추를 지원합니다.



결론

이 고급 PCB 솔루션에 투자하면 제품이 오늘날의 기술 환경의 요구 사항을 충족할 뿐만 아니라 능가할 수 있습니다. 통신, 항공 우주 또는 소비자 전자 제품에 종사하는 경우 이 PCB는 필요한 성능을 제공하도록 설계되었습니다.



문의 또는 주문을 원하시면 저희에게 연락하십시오. 함께 전자 솔루션을 향상시키세요!



F4BM220 양면 PCB 6mm 금 침지 마감 1
