RO3006 PCB 쌍면 10mil 라미네이트 몰입 금 가공

RO3006 PCB 쌍면 10mil 라미네이트 몰입 금 가공

모크: 1PCS
가격: USD9.99-99.99/PCS
표준 포장: Vacuum bags+Cartons
배달 기간: 8-9 working days
지불 방법: T/T
공급 능력: 5000PCS per month
자세한 정보
Place of Origin
China
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
PCB material:
RO3006
Layer count:
2 layers
PCB thickness:
0.3mm
PCB size:
45.2mm x 43.5mm=1PCS
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
White
Surface finish:
Immersion Gold
강조하다:

RF PCB 양면 라미네이트

,

몰입 금 PCB 보드

,

10mil 두께 RF PCB

제품 설명

전자 제품의 역동적인 세계에서 고성능 인쇄 회로 기판(PCB)에 대한 수요는 그 어느 때보다 높습니다. Rogers RO3006으로 제작된 당사의 2층 PCB는 RF 및 마이크로파 응용 분야의 엄격한 요구 사항을 충족하도록 특별히 설계되었습니다.



재료 선택: Rogers RO3006

이 PCB의 핵심은 뛰어난 전기적 및 기계적 특성으로 알려진 최첨단 라미네이트 재료인 Rogers RO3006입니다. 이 세라믹 충전 PTFE 복합 재료는 상업용 마이크로파 및 RF 응용 분야를 위해 설계되었으며, 우수한 성능과 안정성을 제공합니다.



속성 RO3006 방향 단위 조건 시험 방법
유전 상수, εProcess 6.15±0.05 Z   10 GHz/23 IPC-TM-650 2.5.5.5 클램프 스트립라인
유전 상수, εDesign 6.5 Z   8GHz ~ 40GHz 차동 위상 길이 방법
손실 계수, tanδ 0.002 Z   10 GHz/23 IPC-TM-650 2.5.5.5
열팽창 계수 -262 Z ppm/ 10 GHz -50to 150 IPC-TM-650 2.5.5.5
치수 안정성 0.27
0.15
X
Y
mm/m COND A IPC-TM-650 2.2.4
체적 저항 105   MΩ.cm COND A IPC 2.5.17.1
표면 저항 105   COND A IPC 2.5.17.1
인장 계수 1498
1293
X
Y
MPa 23 ASTM D 638
수분 흡수 0.02   % D48/50 IPC-TM-650 2.6.2.1
비열 0.86   j/g/k   계산됨
열전도율 0.79   W/M/K 50 ASTM D 5470
열팽창 계수
(-55 to 288
)
17
17
24
X
Y
Z
ppm/ 23/50% RH IPC-TM-650 2.4.4.1
Td 500   TGA   ASTM D 3850
밀도 2.6   gm/cm3 23 ASTM D 792
구리 박리 강도 7.1   Ib/in. 1oz,EDC After Solder Float IPC-TM 2.4.8
가연성 V-0       UL 94
무연 공정 호환



Rogers RO3006의 주요 특징

- 유전 상수(Dk): 10 GHz 및 23℃에서 6.15 ± 0.15, 이 안정적인 Dk는 고주파 응용 분야에서 신호 무결성을 유지하는 데 중요합니다.



- 손실 계수: 10 GHz에서 0.002의 낮은 손실 계수를 가진 Rogers RO3006은 에너지 손실을 최소화하여 효율적인 신호 전송에 이상적입니다.



- 열적 안정성: 열 분해 온도(Td)가 500℃를 초과하여 까다로운 열 환경에서 강력한 성능을 제공합니다.



- 수분 흡수: 0.02%의 현저히 낮은 수분 흡수율은 다양한 환경 조건에서 PCB의 신뢰성을 향상시킵니다.



- 열팽창 계수(CTE): X축과 Y축은 17 ppm/℃, Z축은 24 ppm/℃로 Rogers RO3006은 뛰어난 치수 안정성을 제공합니다.



PCB 사양

매개변수 사양
기본 재료 RO3006
레이어 수 2 레이어
보드 치수 45.2mm x 43.5mm
최소 트레이스/간격 5/5 mils
최소 구멍 크기 0.2mm
블라인드 비아 아니요
완성된 보드 두께 0.3mm
완성된 Cu 무게 1 oz (1.4 mils) 외부 레이어
비아 도금 두께 20 μm
표면 마감 침지 금
상단 실크스크린 흰색
하단 실크스크린 아니요
상단 솔더 마스크 아니요
하단 솔더 마스크 아니요



스택업 구성

PCB는 최적의 전기적 성능을 위해 설계된 강력한 스택업을 특징으로 합니다.



- 구리 레이어 1: 35 μm

- Rogers RO3006 코어: 10 mils (0.254mm)

- 구리 레이어 2: 35 μm



이 구성은 고주파 응용 분야에 중요한 효과적인 전기적 연결과 안정적인 열 관리를 보장합니다.

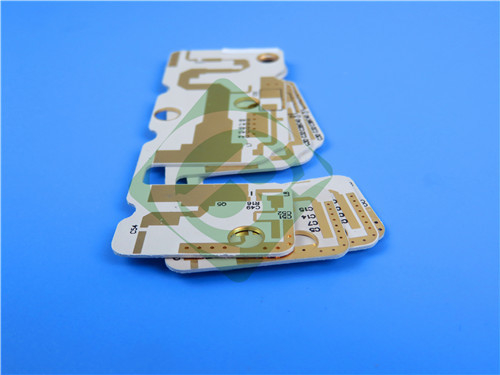

RO3006 PCB 쌍면 10mil 라미네이트 몰입 금 가공 0



품질 보증

각 PCB는 출하 전에 100% 전기 테스트를 거쳐 IPC-Class-2 표준을 준수하는지 확인합니다. 이 엄격한 테스트 프로세스는 까다로운 환경에서 신뢰성과 성능을 보장하도록 설계되었습니다.



일반적인 응용 분야

이 PCB의 다재다능함은 다음을 포함한 다양한 고주파 응용 분야에 이상적입니다.



- 자동차 레이더 응용 분야: 차량 안전 및 내비게이션 시스템 향상.

- GPS(Global Positioning Satellite) 안테나: 신호 손실을 최소화하면서 정확한 위치 추적 보장.

- 셀룰러 통신 시스템: 안정적인 통신을 지원하는 전력 증폭기 및 안테나에 적합합니다.

- 무선 통신용 패치 안테나: 모바일 장치의 원활한 연결 지원.

- 직접 방송 위성: 엔터테인먼트 및 통신을 위한 고품질 위성 신호 제공.

- 케이블 시스템의 데이터 링크: 케이블 네트워크의 효율적인 데이터 전송 촉진.

- 원격 미터 판독기: 안정적인 데이터 수집으로 유틸리티 관리 향상.

- 전원 백플레인: 복잡한 시스템에서 고성능 전원 분배 지원.



결론

Rogers RO3006 재료를 특징으로 하는 이 2층 PCB는 뛰어난 성능, 신뢰성 및 다재다능함을 제공하는 PCB 기술의 최전선을 나타냅니다.



이 고급 PCB 솔루션에 투자하면 제품이 최신 기술의 요구 사항을 충족할 뿐만 아니라 점점 더 경쟁이 치열한 시장에서 성공할 수 있도록 합니다. 자세한 내용을 알아보거나 주문하려면 오늘 저희에게 문의하십시오. — 귀하의 전자 솔루션을 다음 단계로 끌어올리겠습니다!



RO3006 PCB 쌍면 10mil 라미네이트 몰입 금 가공 1
