| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |
TLX-8 자료에 대한 소개
TLX-8는 PTFE 유리섬유 라미네이트로 구성된 고용량 안테나 재료로, 광범위한 RF 응용 분야에서 신뢰할 수있는 성능을 위해 특별히 설계되었습니다.그 다양성은 다양한 두께 선택 및 구리 클래싱 유형에서 온다TLX-8는 다음과 같은 심각한 환경에서 기계적 강화를 보여줍니다.
- 우주 발사 때 높은 진동
- 엔진 모듈의 고온 노출
- 우주용 방사능 저항
- 해군 안테나에 대한 바다에서의 극한 조건
- 비행 중 고도 지표 기판에 대한 넓은 온도 범위

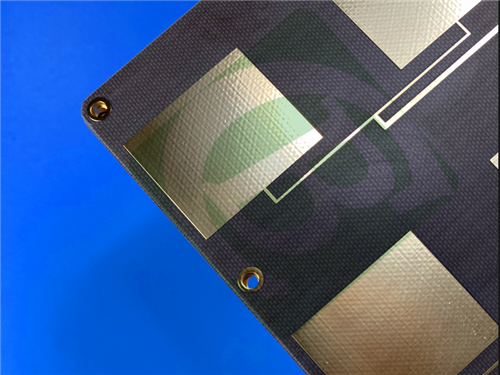

PCB 스택업
PCB의 스택업은 다음으로 구성됩니다.
- 구리 층 1: 35 μm
- 타코닉 TLX-8 코어: 0.254 mm (10 mil)
- 구리층 2: 35 μm
PCB 세부 정보
| 매개 변수 | 사양 |
| 기본 재료 | TLX-8 |
| 계층 수 | 2 층 |
| 보드 크기 | 20mm x 21.35mm ± 0.15mm |
| 최소 추적/공간 | 5/6 밀리 |
| 최소 구멍 크기 | 00.2mm |
| 맹인 경로 | 아니 |
| 완성된 보드 두께 | 00.3mm |
| 완성된 C.U. 무게 | 1온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 전기 없는 니켈 몰입 금 (ENIG) |
| 최고 실크 스크린 | 아니 |
| 바닥 실크 스크린 | 아니 |
| 최상층 솔더 마스크 | 아니 |
| 바닥 용접 마스크 | 아니 |
| 전기 검사 | 100% 전기 테스트 |
품질 표준 및 사용 가능성
이 PCB는 IPC-Class-2 품질 표준을 준수하고 있으며 전 세계적으로 구입할 수 있습니다.
TLX-8 PCB의 장점
- 우수한 PIM 값: -160 dBc 이하로 측정
- 기계 및 열 특성: 도전 환경에서의 뛰어난 성능
- 낮고 안정적인 변전체 상수 (Dk): 일관된 전기 성능을 제공합니다.
- 차원 안정성: 다양한 조건 하에 형태 인자를 유지
- 낮은 수분 흡수: 내구성 및 신뢰성 향상
- 엄격한 제어 Dk: 예측 가능한 성능을 보장
- 낮은 분산 요인 (DF): 신호 손실을 최소화
- UL 94 V0 등급: 높은 연화성 저항성
- 낮은 계층 수를 위한 이상적인 마이크로 웨이브 디자인: 고급 RF 애플리케이션을 위해 완벽
전기적 특성
- 다이 일렉트릭 상수 @ 10 GHz: 2.55 ± 0.04
- 분산 요인 @ 10 GHz: 00018
- 표면 저항성 (높은 온도): 6.605 x 10^8 모함
- 표면 저항성 (습기 조건): 3.550 x 10^6 Mohm
- 부피 저항성 (높은 온도): 1.110 x 10^10 Mohm/cm
- 부피 저항성 (습기 조건): 1.046 x 10^10 Mohm/cm
차원 안정성
- MD 구운 후: 0.06 mm/M
- 굽은 후 CD: 0.08 mm/M
- MD 열 스트레스: 0.09 mm/M
- CD 열 스트레스: 0.10 mm/M
열 확장 계수 (CTE)
- X: 21ppm/°C
- Y: 23ppm/°C
- Z: 215 ppm/°C
열 특성
- 2% 체중 감량: 535 °C
- 5% 체중 감량: 553 °C
화학적 및 물리적 특성
- 수분 흡수: 0.02%
- 다이 일렉트릭 분해: > 45kV
불화성 등급: V-0
전형적 사용법
TLX-8 PCB는 다음과 같은 다양한 용도로 적합합니다.
- 레이더 시스템
- 이동통신
- 마이크로 웨브 테스트 장비
- 마이크로파 송신기
- 결합기, 분할기, 결합기, 증폭기 및 안테나
견고한 구조와 뛰어난 특성으로 TLX-8는 까다로운 RF 환경에서 고성능 PCB를 위한 선택 재료입니다.
|
|
