| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

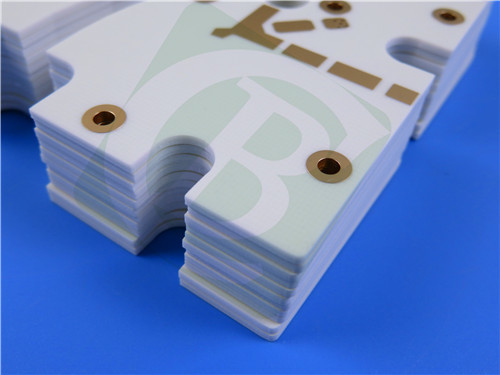

우리의 2층 딱딱한 PCB를 소개합니다. TFA615 소재로 만들어졌습니다.그리고 기계적 성질, 항공우주 장비와 레이더 시스템과 같은 중요한 시나리오에서 신뢰성을 제공하기 위해 설계되었습니다.
스파이크업
구리층: 35μm
TFA615 코어: 0.508mm (20mil)
구리층: 35μm
PCB 세부 정보
| 매개 변수 | 사양 |
| 기본 재료 | TFA615 |
| 계층 수 | 2층 |
| 보드 크기 | 206mm x 54mm = 1PCS (±0.15mm) |
| 최소 추적/공간 | 4/6 밀리 |
| 최소 구멍 크기 | 00.3mm |
| 맹인 경로 | 아무 것도 |
| 완성된 두께 | 00.6mm |
| 구리 무게 | 1 온스 (1.4 밀리) 외층 |
| 플래팅을 통해 | 20μm |
| 표면 마감 | 잠수 금 |
| 실크 스크린 | 아무 것도 없습니다 (위/아래) |
| 용접 마스크 | 아무 것도 없습니다 (위/아래) |
| 품질 검사 | 100% 전기 테스트 |
TFA615 을 독특 하게 만드는 것 은 무엇 입니까?
TFA 시리즈에 대해
TFA 시리즈 기판은 전통적인 유리 섬유 천을 사용하지 않고 제작 된 폴리테트라플루로 에틸렌 (PTFE) 세라믹 복합재입니다. 대신 새로운 사전 제조 프로세스와 특수 라미네이션을 사용합니다.외국의 대안을 견제할 수 있는 항공우주 수준의 성능을 제공합니다.주요 특징:
- 유리 섬유 천이 없으므로 전자기 파동 전파에서 유리 섬유 효과를 제거합니다.
- 일률적 인 나노 세라믹 혼합물 안정적인 주파수 성능과 최소한의 다이 일렉트릭 손실
-저한 애니소트로피 (X/Y/Z) 및 구리와 일치하는 열 확장
-안정적 다이 일렉트릭 온도 특성
-4개의 다이 일렉트릭 상수 옵션: 2.94 (TFA294), 3.0 (TFA300), 6.15 (TFA615), 10.2 (TFA1020)
TFA615 특징
- 다이렉트릭 상수 (Dk): 10GHz에서 6.15±0.12
분산 요인: 10GHz에서 0.0015; 20GHz에서 0.0017
-CTE (55°C ~ 288°C): X=16 ppm/°C, Y=16 ppm/°C, Z=29 ppm/°C
-열전도: 0.8W/mk
- 수분 흡수: 0.06%
-UL 94-V0 등급
-Td (분해 온도): 503°C
이상적 인 응용
-항공우주 장비, 우주선 및 탑승 시스템
-마이크로파 부품 및 안테나
- 조기 경고 레이더 및 항공 레이더
-단계 배열 안테나 및 빔 형성 네트워크
- 위성 통신 및 항법 시스템
- 전력 증폭기
준수 표준
이 TFA615 PCB는 IPC-Class-2 표준을 엄격히 준수하여 일관된 품질, 신뢰성,모든 단위의 성능과 성능은 항공 및 고주파 애플리케이션의 엄격한 요구 사항을 충족시키는 데 중요합니다..
그림 형식
원활한 생산 통합을 촉진하기 위해 이 PCB의 도면은 Gerber RS-274-X 형식으로 제공됩니다.제조 작업 흐름을 단순화하고 제조의 정밀성을 보장하는 널리 인정된 산업 표준.
세계적 영향력
우리는 이 고성능 PCB를 전 세계적으로 사용할 수 있도록 하고, 모든 지역의 엔지니어, 제조업체, 조직에게 접근성을 제공합니다.
결론
이 PCB는 TFA615 소재로 고주파, 비중있는 애플리케이션을 위한 최고 수준의 솔루션으로 돋보입니다.성능과 신뢰성이 가장 중요한 프로젝트의 다재다능하고 신뢰할 수 있는 선택으로위성 통신이나 단계 배열 안테나에서 일하든, 이 TFA615 PCB는 가장 까다로운 시나리오에서 성공하는 데 필요한 품질과 일관성을 제공합니다.
|
|
